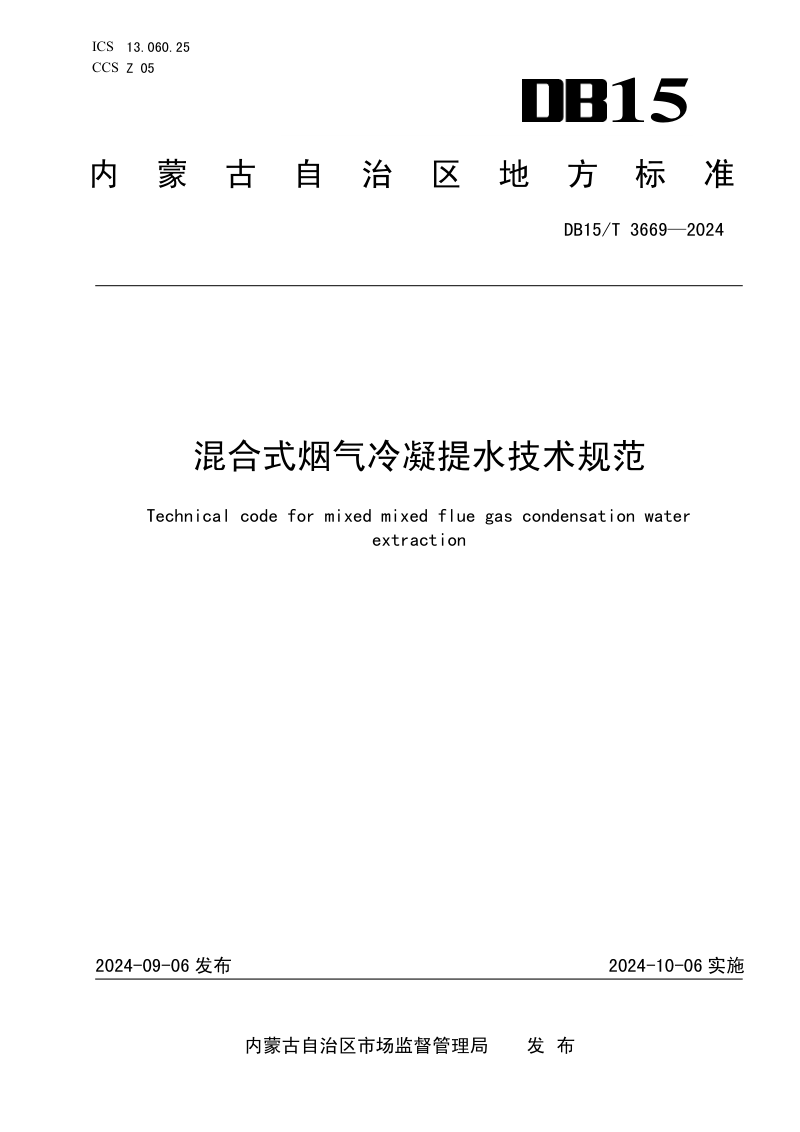

内蒙古自治区《混合式烟气冷凝提水技术规范》DB15/T 3669-2024

本规范规定了混合式烟气冷凝提水技术的总体要求、提水工艺系统、管道管件及阀门、防腐要求，适用于火力发电厂超低排放石灰石-石膏湿法脱硫后端新建或改扩建的混合式烟气冷凝提水系统。本规范以脱硫后的饱和净烟气为对象，通过混合式烟气冷凝换热塔实现循环水与烟气的直接接触换热，使烟气中的水蒸气凝结回收，同时进一步脱除残留的二氧化硫、三氧化硫、烟尘和液滴。在工艺设计上，本规范对换热塔的布置型式、喷淋覆盖率、烟气流速、升气盘结构等关键参数作出明确规定，并对循环水系统、余热回收系统、加药系统、除雾器冲洗系统及冷凝水排放系统的配置要求逐一予以规范，以确保系统在各类负荷工况下连续安全稳定运行。

工艺系统构成与流程

本规范涵盖的混合式烟气冷凝提水系统由混合式烟气冷凝换热系统、循环水系统、冷凝水排放系统、余热回收系统、加药系统及除雾器冲洗系统组成。饱和净烟气进入混合式烟气冷凝换热塔后，经升气盘与低温冷却循环水气液接触降温，水蒸气凝结析出，同时残留污染物被进一步捕集脱除，循环水经加药调节pH值后送至余热回收装置降温，再返回换热塔循环使用，回收的凝结水经高位水箱溢流排入蓄水池供生产利用。

关键技术参数与设计要求

本规范明确了混合式烟气冷凝换热塔的设计准则：塔内提水喷淋层布置层数不低于2层，单层喷淋覆盖率不低于200%，出口烟气温度不宜小于30°C，设计条件下出口烟气流速宜为1.0 m/s至4.0 m/s。换热塔可单独布置或与脱硫塔合一布置，合一布置时升气盘宜采用2‰至10‰的倾斜度，底板开孔率为20%至40%。循环水pH值宜控制在4.5至6.5之间，并配备pH调节加药接口及不少于2套pH值测量装置。

余热回收与防腐要求

余热回收系统可根据项目条件选用机械通风闭式冷却塔、开式冷却塔或热泵方案，其中闭式冷却塔宜用于北方寒冷地区或以回收水为主的项目。与循环水接触的管路及过流部件应选用不低于316L不锈钢或碳钢衬胶、玻璃钢等耐酸腐蚀和耐氯离子腐蚀材质，换热塔内壁及支撑梁宜采用玻璃鳞片防腐，非金属材料应保证耐温不低于80°C。
