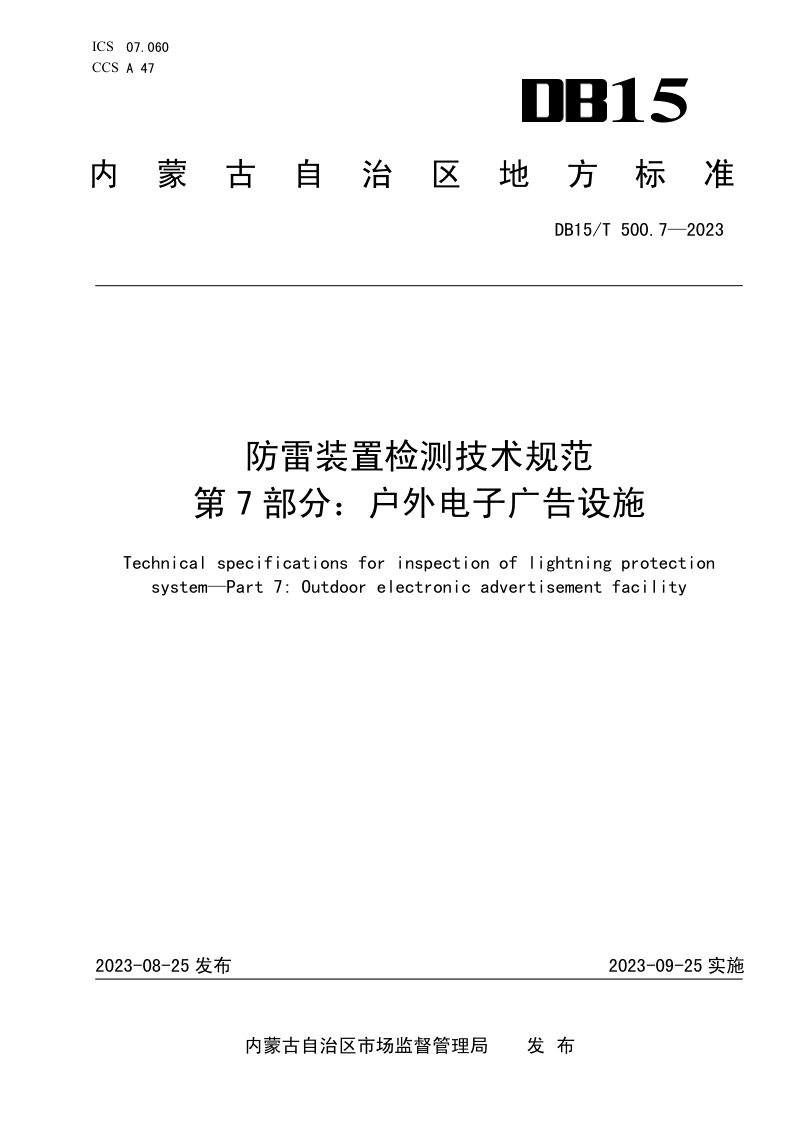

内蒙古自治区《防雷装置检测技术规范 第7部分：户外电子广告设施》DB15/T 500.7-2023

本文件作为内蒙古自治区地方标准《防雷装置检测技术规范》的第7部分，专门针对户外电子广告设施的防雷装置检测作出了系统规定。该标准将户外电子广告设施细分为落地式、墙面式和屋顶式三种类型，并依据其结构特征明确了对应的防雷类别。文件涵盖了接闪器、引下线、接地装置、屏蔽和等电位连接以及电涌保护器五大核心检测内容，详细规定了各项技术指标与检测方法，如接地电阻值、过渡电阻值及材料规格要求。同时，文件对检测作业的安全条件、人员资质、仪器要求及检测周期等作出了严格规范，为内蒙古地区户外电子广告设施防雷装置的安全运行提供了全面的技术指南和操作依据。

接闪器检测技术要求

需检查户外电子广告设施是否处于直击雷保护范围内，落地式设施宜利用其自身金属外壳作为接闪器。应确保接闪器与其他金属物及引下线的电气连接不少于2点，且连接过渡电阻不应大于0.2Ω。此外，还需验证接闪器承受0.7kN/m²基本风压及每个支持件承受49N垂直拉力的能力。

引下线与接地装置检测要点

落地式设施宜利用自身金属立柱等作为引下线，引下线间距根据不同防雷类别有18米和25米的明确要求。接地装置宜利用自身基础，人工接地体埋深不应小于0.5米。检测时需核实专设引下线与接闪器的过渡电阻不大于0.2Ω，并检查其与附近电气线路的安全净距是否达标。

屏蔽、等电位连接及SPD检测规定

要求进入建筑物的信号和供电线缆采取埋地敷设或穿金属管屏蔽措施，且金属管两端应可靠接地。等电位连接网络的连接过渡电阻不应大于0.2Ω。配电箱内应装设电压保护水平不大于2.5kV的电涌保护器（SPD），其连接导线长度不宜大于0.5米，并应依据规范进行首次及后续泄漏电流的严格测量。
