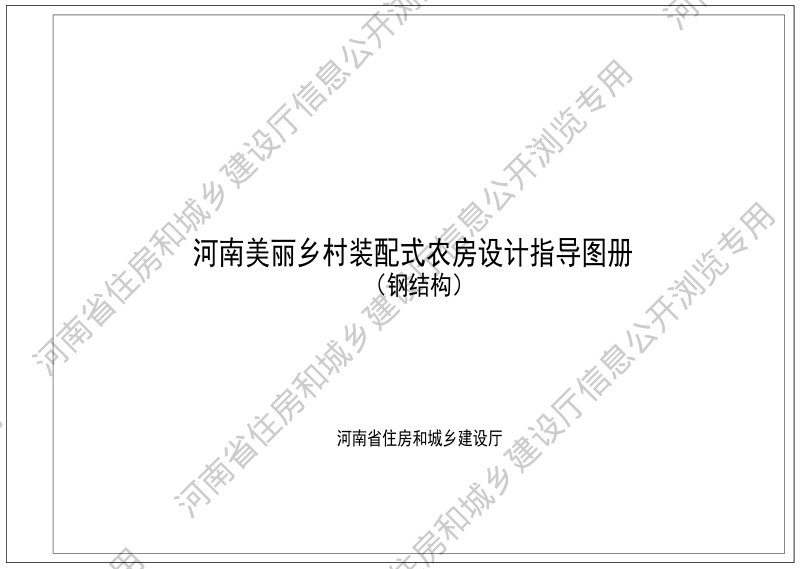

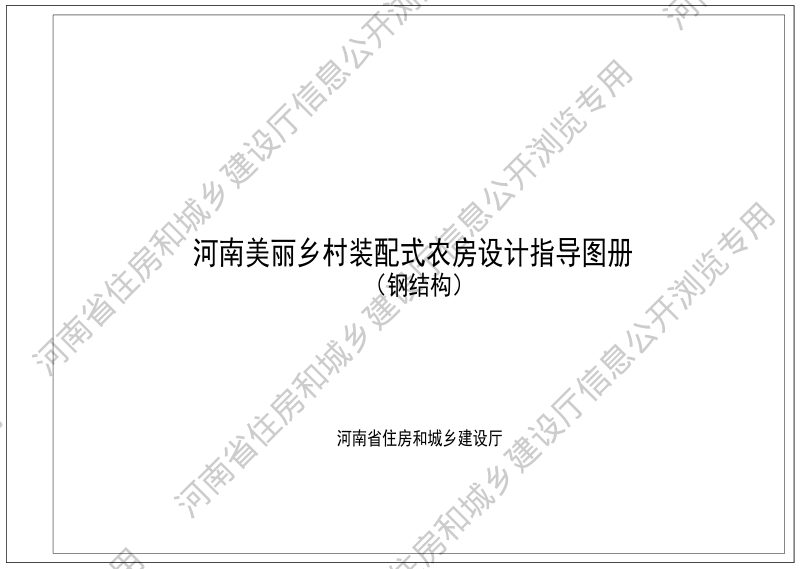

河南美丽乡村装配式农房设计指导图册（钢结构）

本图册是面向河南省寒冷地区二层及以下新建装配式农村住房工程的设计指导文件，由河南理工大学与郑州大学综合设计研究院有限公司联合主编。本图册以异形柱钢框架、矩形柱钢框架及组合柱钢框架三种结构体系为核心，提供了150、200、220、270平方米四种典型户型的全套建筑与结构设计示例，涵盖效果图、平立剖面图、节点详图及结构布置图。本图册系统整合了装配式建筑设计理念，明确规定了50年设计工作年限、二级安全等级、三级耐火等级及7度抗震设防等核心技术指标，并对保温结构一体化外墙、预应力空心板楼板、预制内墙与楼梯等关键部品的选材构造作出详尽说明。同时，本图册围绕节能、防水、隔声、适老化、防火、太阳能光伏系统及防雷接地等专项设计提出了具体技术措施，旨在为设计、施工及部品生产单位提供可直接参考或选用的标准化技术方案。

结构体系与户型方案

本图册围绕异形柱、矩形柱及组合柱三种钢框架结构形式展开，分别给出各结构体系下四类标准户型的详细布置图与节点详图。建筑方案以两层独立式农房为主，基底面积从100余平方米至130余平方米不等，总建筑面积涵盖150至270平方米，并提供完整的外观效果图及立面材料配色指引。

装配式部品与一体化设计

本图册强调装配式部品的集成应用，外墙采用由内外叶预制混凝土板夹挤塑聚苯板组成的保温结构一体化墙体，楼板选用SP预应力空心板，内墙可采用轻质复合墙体或轻钢龙骨体系。设计遵循模数协调原则，要求机电管线集中布置、预留预埋，实现结构与装修一体化，并对预制构件施工安全保障作出明确规定。

围护性能与专项技术措施

本图册对围护结构节能、节点防水、隔声降噪及适老化设计提出量化标准：外墙保温连续避免热桥，屋面与外门窗传热系数满足寒冷地区限值；外墙接缝采用构造与材料相结合防水系统，厨卫设混凝土反坎及多道防水层；分户墙与楼板隔声指标明确，并对老年人使用需求的预留点位和空间尺寸作出指导。

材料构造与施工验收要求

本图册详细规定了钢材牌号、焊接材料、螺栓等级及防火防腐涂层等关键材料的选用原则，强调钢构件需进行工厂除锈防腐处理及现场防火包覆。同时，对钢结构制作安装工艺、焊接节点构造、防雷接地做法及分部工程质量验收依据提出了系统性要求，并附有太阳能光伏系统同步设计及绿色建材选用等引导性条款。
