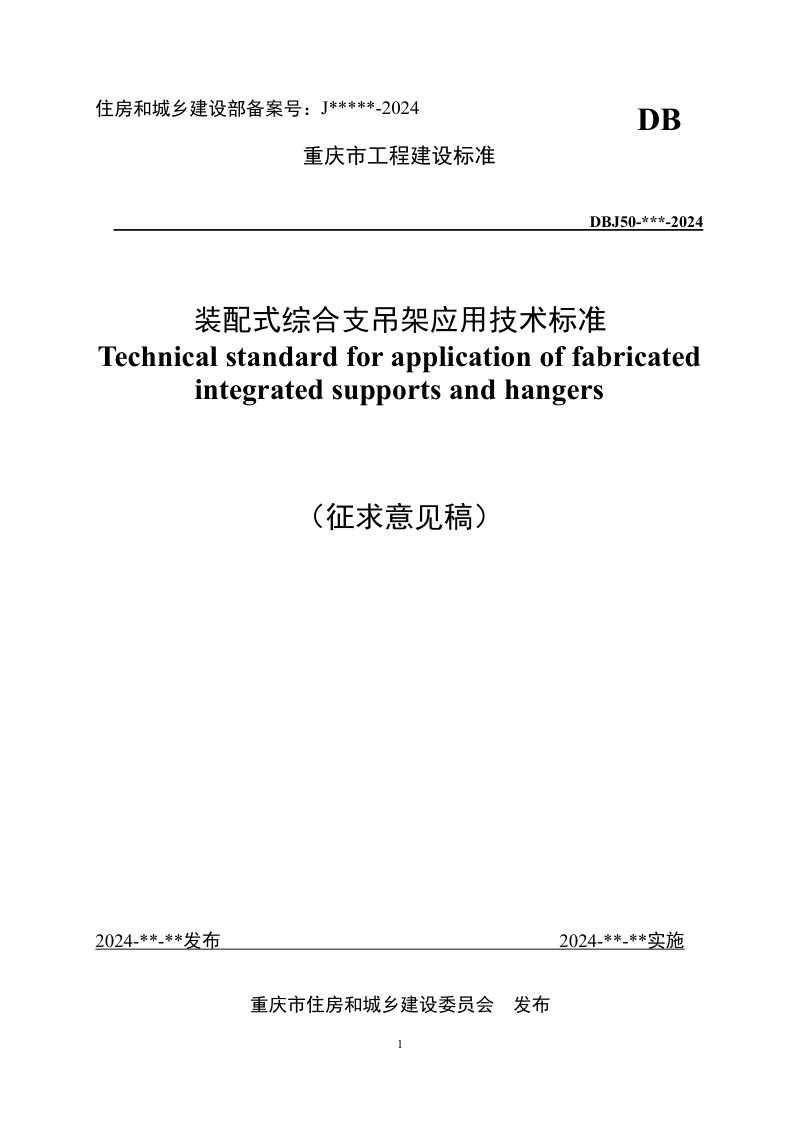

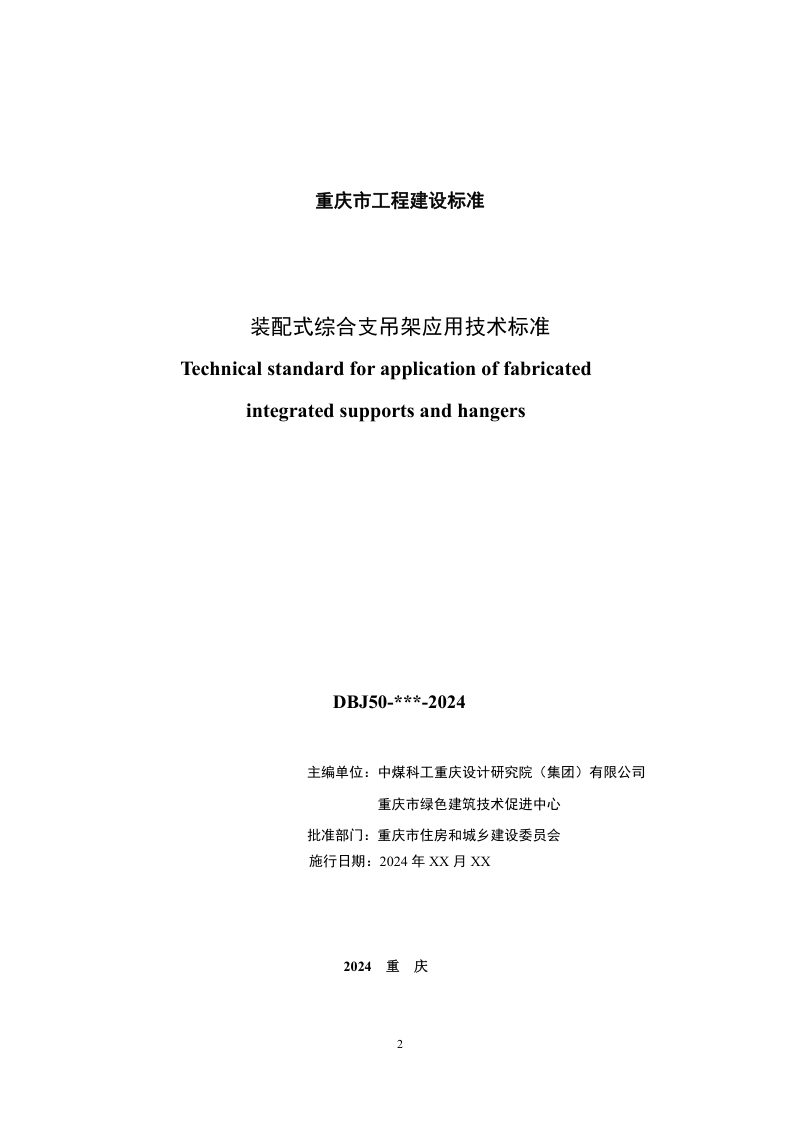

重庆市《装配式综合支吊架应用技术标准》（征求意见稿）

本标准旨在规范重庆市装配式综合支吊架系统的全生命周期应用，涵盖材料部件、选型设计、制作安装、质量验收及维护管理。本规范以推动机电多专业管线共架敷设、整合承重与抗震功能为核心，要求优先采用工厂预制、现场装配的成品支吊架体系。本规范规定了以概率论为基础的极限状态设计方法，明确了永久荷载、可变荷载、偶然荷载及地震作用的取值与组合规则，并对构件强度、刚度、稳定性及连接锚固提出了计算与构造要求。本规范强调采用BIM技术进行管线综合深化设计，以确保空间净高优化、管线排布合理及支吊架受力安全，同时严格规定了锚栓选用、防腐防火及疲劳性能等关键指标。

设计选型与技术原则

本规范要求装配式综合支吊架的设计必须依据管线综合排布进行，遵循安全适用、技术先进、经济合理的原则。支吊架选型应结合管线布置、结构型式及荷载类别，区分轻型、重型及特殊工况，并合理间隔设置刚性与柔性支吊架。抗震支吊架的设置须满足现行国家标准，其斜撑角度、构件组成及地震作用计算均有详细规定，以确保遭遇设防地震时系统不倒塌、不发生次生灾害。

材料部件与构造要求

本规范对C型槽钢、方钢等型材及连接构件的材质、截面尺寸、最小壁厚、防腐涂层及力学性能提出了明确指标。重点规定了机械咬合型连接与螺栓对穿型连接的传力机理及验收标准，严禁依靠摩擦传力。锚栓必须选用适用于开裂混凝土且具备抗震性能的S类机械锚栓，并对锚固深度、边距、间距及基材强度提出了硬性指标。

施工安装与质量验收

本规范规定安装须由专业单位依据深化设计图纸施工，严禁现场焊接。安装过程严格控制支吊架位置、垂直度、斜撑角度及螺栓锁紧扭矩。质量验收分为进场检验与安装验收，要求查验产品认证报告及力学性能复验，并须对后锚固锚栓进行非破损抗拔承载力现场检测，确保传力可靠。
