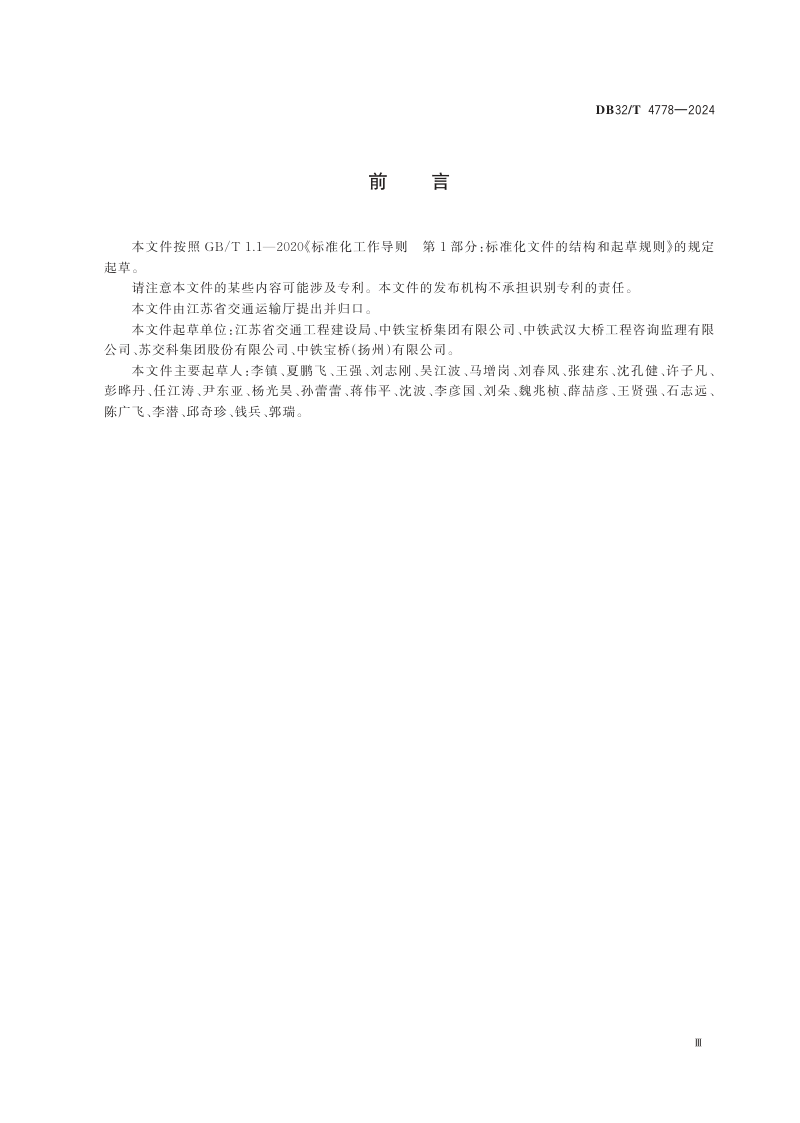

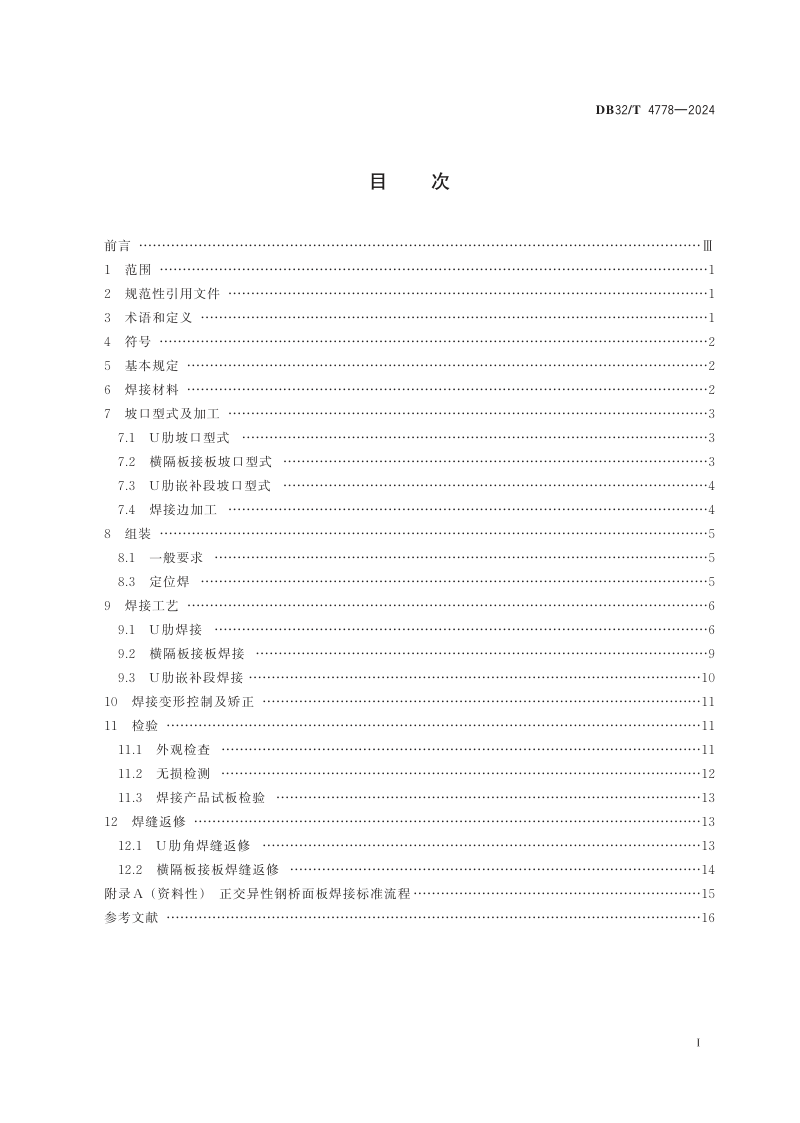

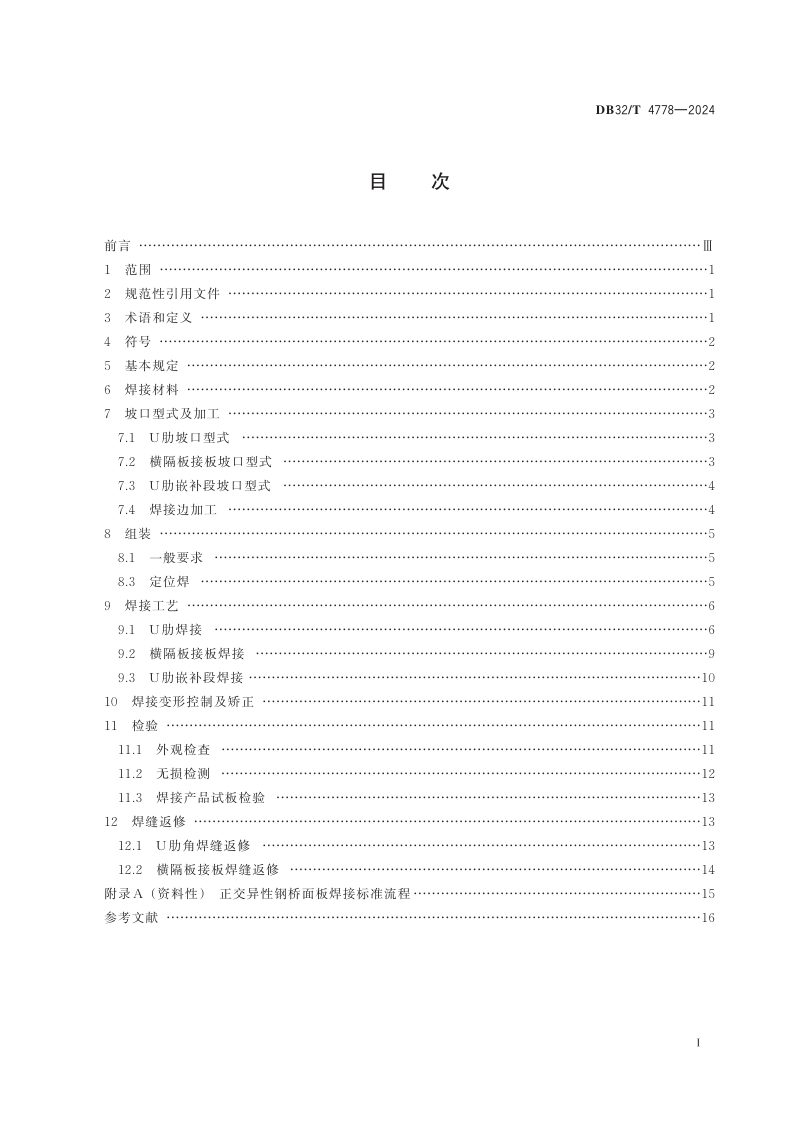

江苏省《正交异性钢桥面板焊接技术规程》DB32/T 4778-2024

本规程系统规定了正交异性钢桥面板焊接作业的技术要求，涵盖材料选择、坡口加工、组装工艺、焊接实施、变形控制、质量检验及缺陷返修等环节。本规程以保障焊接质量与结构耐久性为核心，针对U肋、横隔板接板及U肋嵌补段等关键部位，明确了单面焊、部分熔透双面焊及全熔透双面焊的差异化工艺方案与参数，细化了从组装精度到无损检测的全过程控制标准。本规程通过推行机械化组装、自动化焊接及反变形预控等先进工艺，旨在提升制造精度、降低焊接残余应力，为江苏地区正交异性钢桥面板的高质量制造提供统一、规范的技术依据。

关键材料与焊前准备规定

本规程要求焊接材料必须与母材力学性能相匹配，并依据评定结果确定型号，同时严格规范了材料的存储、烘焙及复验制度，确保焊材质量受控。在坡口加工方面，针对不同板厚和熔透要求，规定了U肋、横隔板接板及嵌补段的坡口型式与机床加工精度，特别强调组装前须清除焊接边的淬硬层及有害物，并采用专用胎架或自动定位设备进行高精度组装，为高质量焊接奠定基础。

核心焊接工艺与变形控制

本规程重点区分了U肋单面焊与双面焊的工艺路径，明确要求单面焊及部分熔透焊的有效熔深不得低于板厚的0.75倍，并对内、外侧焊接方案及参数给出了详细规范。针对横隔板接板焊缝，特别规定了拐点区域禁止起熄弧及弧形缺口端部饱满焊的要求。同时，本规程强调焊接全过程须遵循分散施焊、同向焊接的原则，并通过液压数控反变形装置与规范冷却，有效控制桥面板的焊接变形，确保结构平整度。

质量检验与缺陷返修规则

本规程确立了外观检查与无损检测相结合的双重验收体系，严格规定了裂纹、咬边等缺陷的允许界限，要求无损探伤在焊后24小时进行，并对发现裂纹的焊缝实施全长扩检。在返修环节，本规程详细界定了U肋角焊缝熔深不足、内部缺陷及横隔板接板拐点缺陷的清除与补焊方法，强调缺陷清除须外延切除并打磨平滑过渡坡口，确保返修后焊缝质量的可靠恢复。
