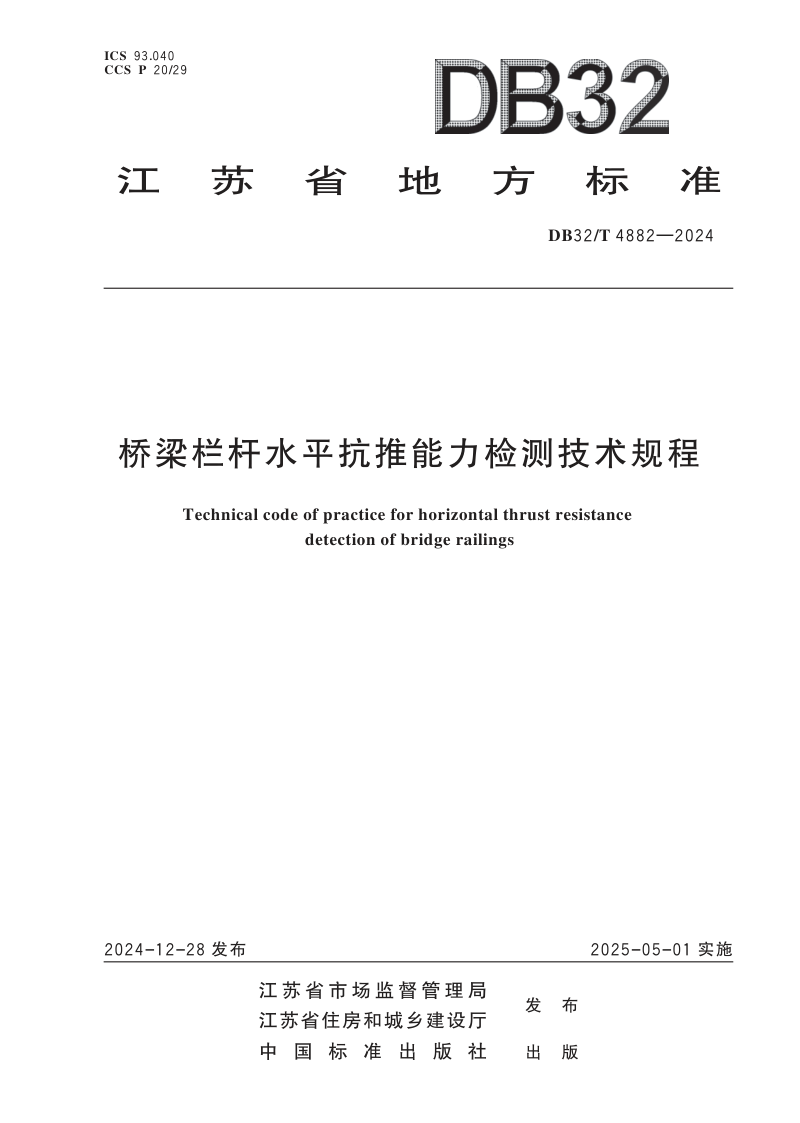

江苏省《桥梁栏杆水平抗推能力检测技术规程》DB32/T 4882-2024

本规程规定了刚性材质桥梁栏杆水平抗推能力的检测方法，覆盖了从检测设备、现场操作到数据处理与结果评定的全流程技术要求。本规程适用于江苏省内各类刚性桥梁栏杆在水平荷载作用下的抗推能力检测，明确了钢质与石材、混凝土栏杆的差异化检测方式。本规程规范了检测环境条件、人员资质与安全防护等基本规定，详细说明了荷载测量装置、位移测量装置及反力装置的组成与技术指标，并严格设定了抽样原则、测点布置及加载程序。在结果评定上，本规程针对不同类型的栏杆分别给出了水平位移值、最大挠度值与残余挠度值的限值标准，并确定了直接判定为不合格的情形及相应复测规则，为保障桥梁栏杆的安全性能提供了统一的技术依据。

检测设备与基本要求

本规程对检测设备的功能、精度和反力装置的安全性提出了明确规定，要求设备具备连续加载和实时采集功能。同时，本规程严格限定了检测时的环境温度为 0℃～40℃、风力小于 5 级，并要求检测人员需经专业培训合格，现场必须采取安全防护措施，确保检测过程的规范与安全。

现场检测流程与荷载计算

本规程以每 50m 为一个检测单元，随机选取 3 处测点进行测试。对于钢质栏杆，测点布置在相邻立柱的扶手中点处；对于石材、混凝土栏杆，测点则布置在立柱上。试验荷载 F 依据 2.5kN/m 的均布荷载标准值，结合立柱间距 L 通过特定公式计算确定，并规定了预加载、稳定加载及稳压观测等标准操作步骤。

数据处理与结果评定

本规程针对钢质栏杆规定了相对位移、最大挠度及残余挠度的具体计算方法，并以位移值、挠度限值和立柱基础状态作为评定依据。对于混凝土及石材栏杆，以水平位移代表值不超过 10mm 为核心指标。一旦出现位移或挠度超限且伴有连接松弛、脱落或基础开裂等现象，即直接判定为不合格，并需启动双倍检测单元的复测程序。
