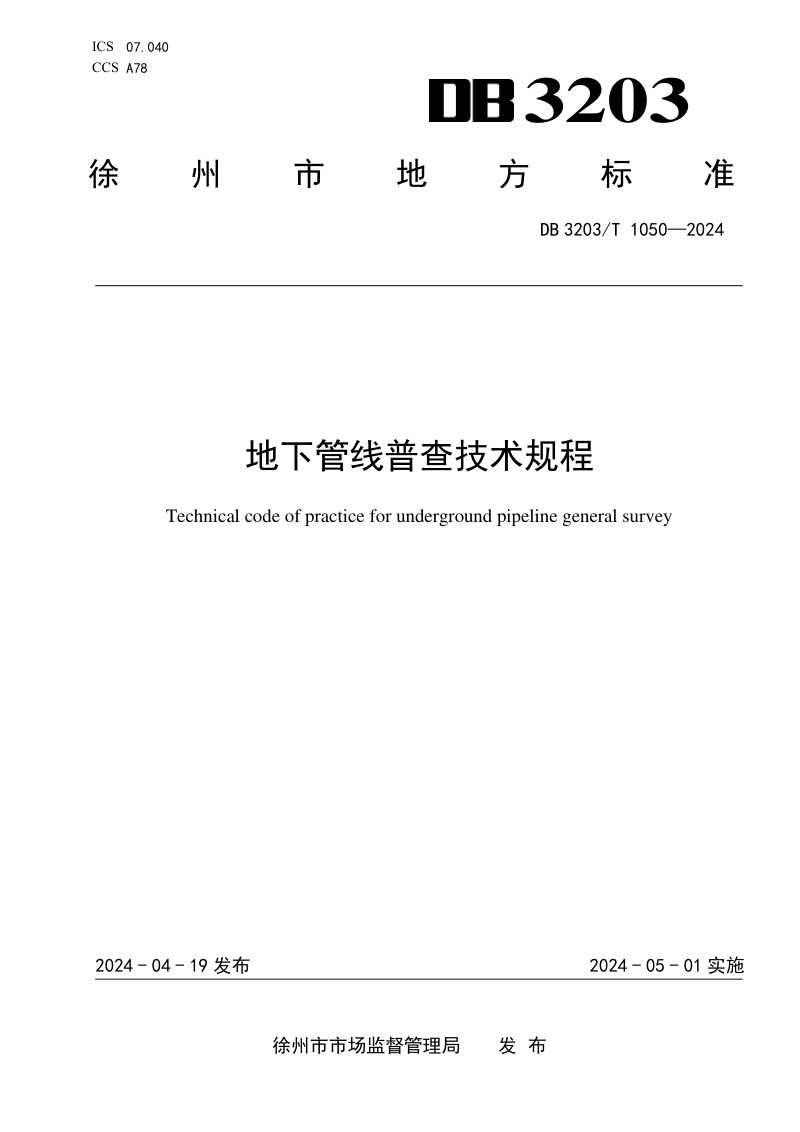

江苏省徐州市《地下管线普查技术规程》DB3203/T 1050-2024

本规程以徐州市地方标准形式，系统规定了地下管线普查从技术准备、探查、测量到数据处理、数据库建设、成果验收的全流程技术要求。本规程适用于地下管线普查各阶段业务，部分地面及架空管线可参照执行。本规程确立了“两级检查，一级验收”的质量控制制度，统一采用2000国家大地坐标系和1985国家高程基准，管线图成图比例尺为1:500。在技术准备阶段，本规程要求全面搜集整理测区资料、进行现场踏勘和仪器校验，并编制技术设计书报委托方确认；探查环节明确了实地调查的属性项目、明显管线点与隐蔽管线点的设置与探查方法；测量环节规定了控制测量和管线点测量的精度指标；数据处理与成果编绘环节详细规范了管线要素代码、数据结构和成果格式，力求为徐州市地下管线普查工作提供统一、规范的技术依据。

探查与测量技术要求

本规程将探查分为实地调查和地球物理探查两部分。实地调查要求按管线类别查明其属性，规范了明显管线点的设置位置和偏距记录要求，并对井室面积、管沟表示、架空管线测量等特殊情形做出具体规定。地球物理探查遵循从已知到未知、从简单到复杂的原则，针对不同材质和埋设条件推荐了电磁感应、探地雷达、磁法等适用方法，并规定在现有技术手段无法查明时可采用开挖或钎探探查。测量方面，本规程要求管线点平面位置测量中误差不大于50mm，高程测量中误差不大于30mm，控制测量和带状地形图测绘精度均有明确指标。

数据处理与成果管理要求

本规程统一了管线名称、代码、颜色、符号图例和属性数据字典，对管线点的物探点号、图上点号、图边点编号规则做出详细规定，并明确了管线要素代码的八位编码结构。成果数据要求采用ArcGIS的mdb格式和基于CAD的dwg格式与mdb属性表的双重格式提交，内容包括管线点、管线段、注记、辅助线及元数据等信息。数据库建设要求按分类分层方式存储，图形与属性关联并存，满足可修改、可更新的应用需求。
