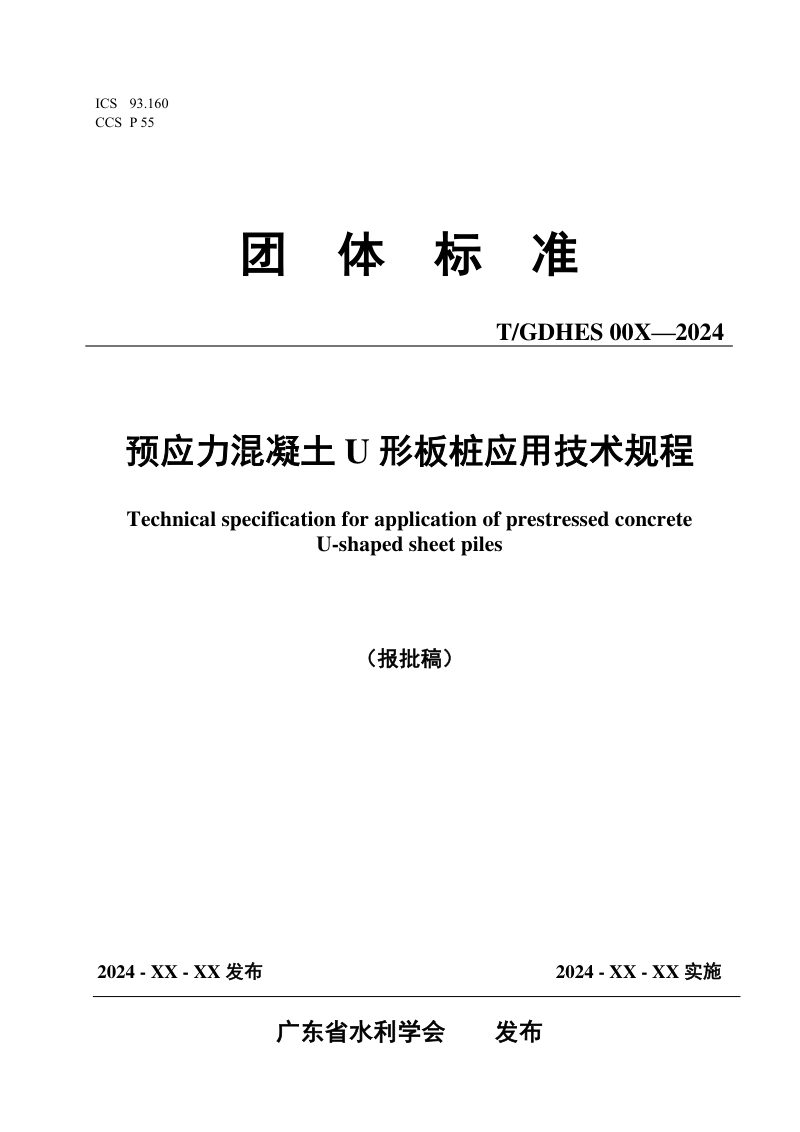

广东省《预应力混凝土U形板桩应用技术规程》（报批稿）

本规程系统规定了预应力混凝土U形板桩在广东省水利工程中应用的设计、施工、质量检测与验收技术要求。本规程以技术先进、经济合理、安全适用、生态环保为基本原则，构建了从前期设计到后期验收的全流程技术体系。设计部分涵盖了荷载组合、稳定性计算、结构内力与变形分析、冲刷验算及生态化措施等内容；施工部分针对机械臂液压振入、振动锤振入、锤击、植桩、引孔辅助及高压射水辅助等不同沉桩工艺，明确了设备选型、操作要点和质量控制标准；此外还对冠梁施工、回填土作业及生态施工环节提出了详细规定。本规程适用于广东省水利行业板桩支挡工程，其他行业类似桩型工程也可参照执行。

设计与结构体系

本规程要求板桩挡墙设计须综合比选技术经济性，明确需收集规划、地质、水文、管线及周边建（构）筑物等基础资料。结构选型包括单排、双排、锚碇墙式、锚杆（索）式及对撑式等常用型式，悬臂高度超过5m时宜增设锚杆或锚索。设计计算采用承载能力极限状态设计法，变形验算采用正常使用极限状态设计法，涵盖整体稳定性、抗倾覆稳定性、抗渗稳定性及冲刷影响分析等内容，并强调设置水平位移和垂直位移等安全监测项目。

施工方法与质量控制

本规程明确了六类沉桩方法的适用范围和工艺要求，包括机械臂液压振入法依靠专用夹具与板桩贴合进行振动压入，振动锤振入法强调锤桩中心线重合与连续作业，锤击法要求采用重锤低击方式并合理设置锤垫与桩垫，植桩法须先成孔注浆再植入板桩且须在限定时间内完成。施工过程中应监测桩顶位移，出现贯入困难、异常声响、桩身开裂或倾斜脱榫等情况时应暂停作业并分析处理。板桩间接缝止水胶条须在沉桩时加以保护，损坏后应采取补漏措施。

生态设计与验收要求

本规程提出通过桩身预留生态孔、冠梁设花槽、墙顶设生态护坡及安装外置花槽构件等形式提升生态功能。生态植物选择以乡土草本为主、藤灌结合为辅，要求具备良好水土保持功能且与周边景观协调。质量检验方面，板桩进场须检测混凝土强度及外观尺寸，施工完成后采用低应变法检测桩身完整性，桩顶高程和垂直度偏差须满足规定值。工程验收应提交质量评定、桩位竣工图、检验检测报告等完整资料。
