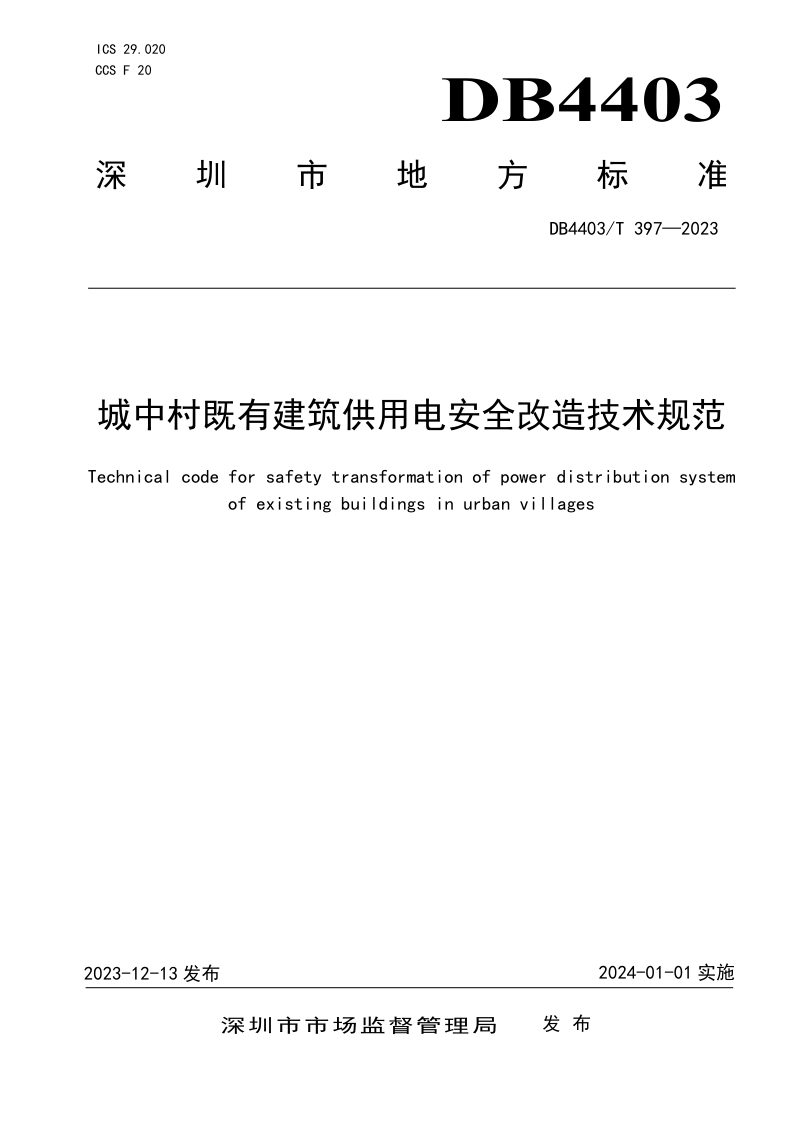

广东省深圳市《城中村既有建筑供用电安全改造技术规范》DB4403/T 397-2023

本规范规定了深圳市城中村既有建筑供用电安全改造的技术要求、整改程序和安全检验程序。本规范将改造工程划分为接地改造、等电位联结改造、开关和保护元器件改造三大核心环节，并明确了依次执行的顺序。在接地系统方面，本规范根据配电变压器位置区分了TT和TN-S两种接地型式，并对接地极、总接地端子、接地干线的选材、规格、安装及标识提出了具体指标。在等电位联结方面，本规范强制要求建立总等电位联结和浴室、楼梯间的辅助等电位联结，明确了联结范围、导体截面和连接工艺。在配电装置方面，本规范要求按建筑入口和出租单元分级设置配电箱，强制所有插座回路和照明回路安装额定剩余动作电流不大于30mA的剩余电流动作保护电器，并制定了分级漏电保护策略。此外，本规范还构建了涵盖视检和测试两部分的系统性安全检验流程，通过绝缘电阻测试、接地故障回路阻抗测试和保护器件灵敏性测试等方法，形成闭环的安全验收机制。

接地与等电位联结技术要求

本规范强制城中村既有建筑构筑独立可靠的接地系统，优先利用建筑基础钢筋等自然接地极，对人工垂直接地极的材质、直径、埋深及接地电阻值均作出量化规定。同时，本规范要求建立贯通建筑整体的总等电位联结网络，将金属管道、燃气管道（含绝缘段）、楼梯扶手及浴室金属部件等外界可导电部分纳入联结范围，并通过专用端子箱和色标导线实现可查验的可靠连接，以消除建筑物内的危险电位差。

配电系统与保护配置改造

本规范推行分级配电与分级保护的双重机制，要求在建筑总进线处和每个出租单元分别设置独立配电箱，并将插座回路、动力回路和照明回路分路布置。在保护配置上，本规范强制构建末端30mA剩余电流保护装置作为基本防护，并在电源端设置300mA或500mA的延时型剩余电流保护装置作为电气火灾防护和后备保护，同时明确保护导体的独立引接路径，严禁保护导体串接，确保故障状态下保护装置的快速可靠动作。

安全检验与验收程序

本规范确立了从建筑公共部分到户内部分的递进式检验程序，视检项目包括直接接触防护措施、配电设备接地连续性及总等电位联结完备性，测试项目则覆盖等电位联结电阻、绝缘电阻、接地故障回路阻抗以及剩余电流保护装置的动作特性与分断时间。本规范要求当任一测试项目出现故障时，必须消除缺陷后从相关环节重新测试，并依据检验结果出具检验报告和安全隐患告知函，确保改造工程不遗留安全盲区。
