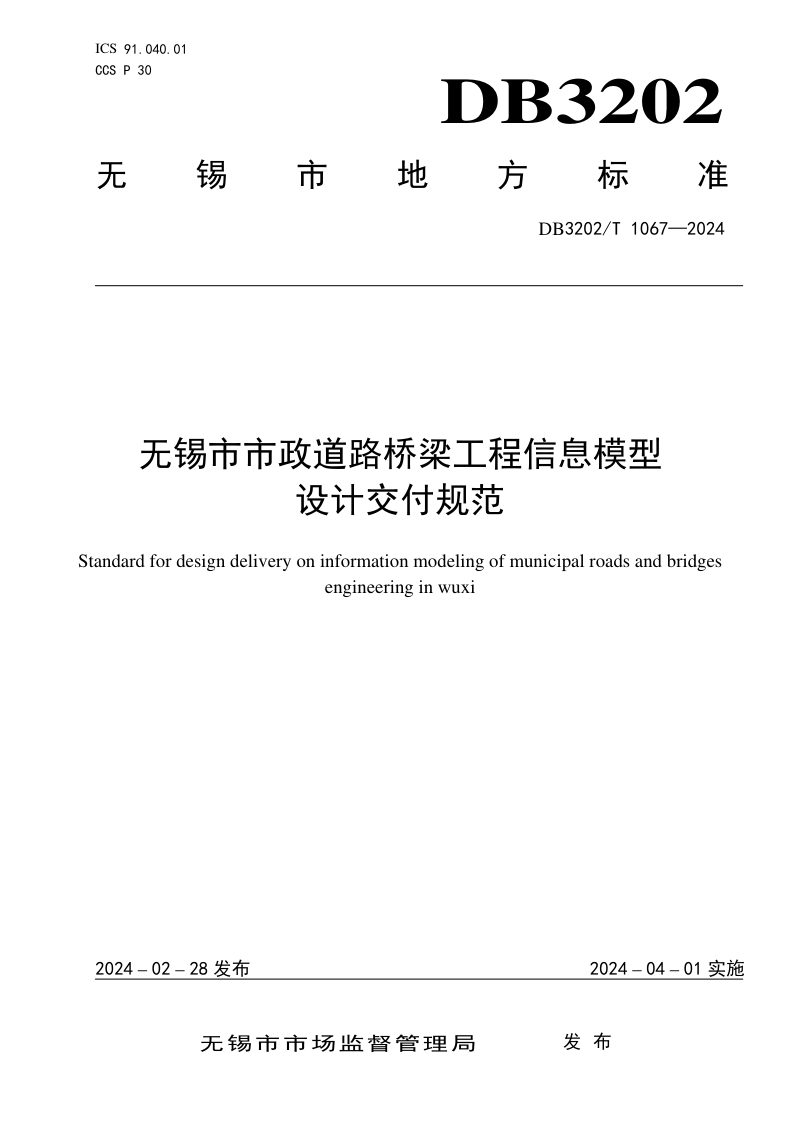

江苏省无锡市《市政道路桥梁工程信息模型设计交付规范》DB3202/T 1067-2024

本规范是无锡市地方标准，针对市政道路桥梁工程设计信息模型的设计交付全过程作出系统性规定。本规范明确了模型在方案设计、初步设计、施工图设计三个阶段的交付要求，确立了从建模规则、分类编码、模型精细度到交付验收的完整技术体系。本规范以模型单元为基本操作对象，对几何信息表达精度和信息深度进行分级控制，涵盖道路、桥梁、涵洞、交通设施、管线、照明等多个专业系统，并统一了坐标系统、度量单位和命名规则，确保设计信息模型在全生命周期内具备唯一性、结构性、真实性、拓展性和开放性。

建模规则与编码体系

本规范要求模型按项目级、单体级、功能级、构件级、零件级五个层次进行拆分与关联，并规定了电子文件夹、模型文件、工程图纸的命名规则，字段间以半角下划线分隔。分类编码采用表代码与八位数字组成的编码结构，支持逻辑运算符号联合多个编码使用，满足复杂对象的描述需求。模型单元须以统一的2000国家大地坐标系和1985国家高程为基准，按实际尺寸建模。

交付深度与精细度控制

本规范将模型精细度划分为LOD1.0至LOD5.0五个等级，设计阶段交付分别对应LOD1.0、LOD2.0、LOD3.0。几何信息表达精度和信息深度均按等级细化，同一项目内不同模型单元可根据应用需求选取不同精度等级，但均不应超过自身空间占位范围。附录提供了道路工程和桥梁工程各阶段模型单元的详细交付深度表。

交付物构成与验收要求

本规范规定交付物包括建筑信息模型、模型使用说明书、工程图纸、计算模型及文档、碰撞检查报告等。设计单位须对交付物几何信息与属性信息的一致性负责，建设单位依据法规和合同进行验收，重点检查交付物的完整性、一致性和合规性。交付物可按内部交付、外部交付和其他交付分类实施，并支持协同平台数据交付。
