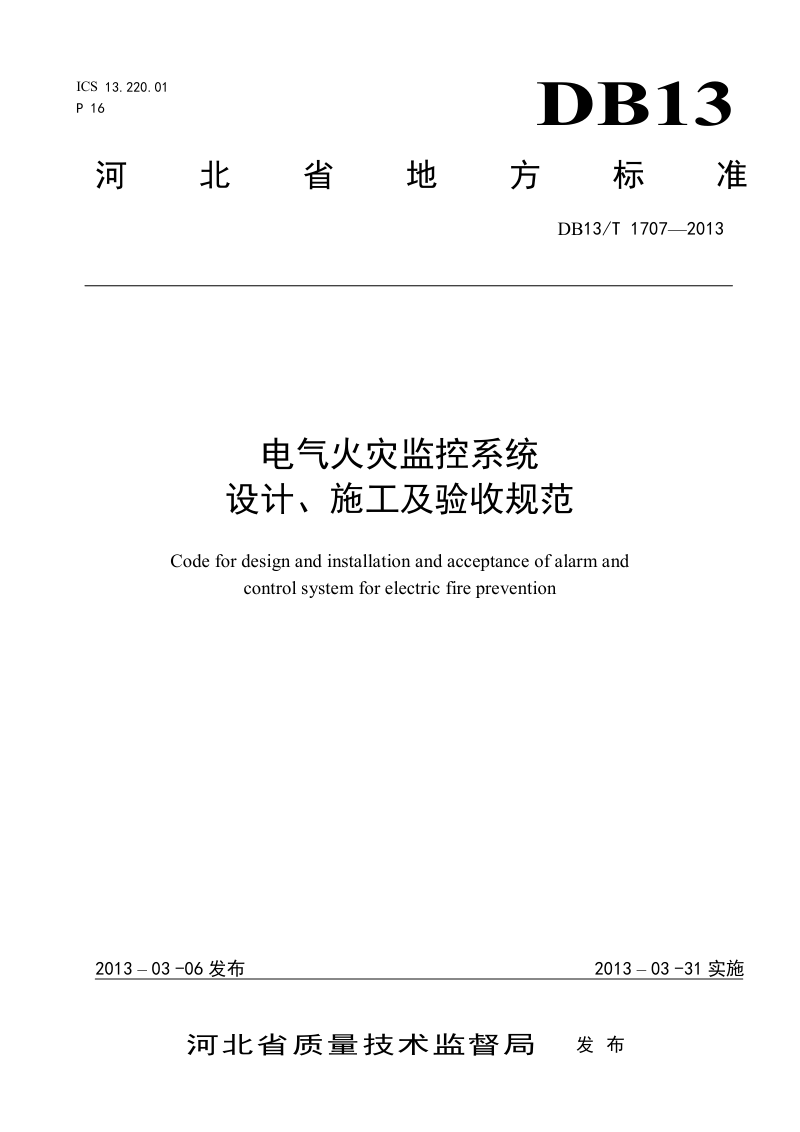

河北省《电气火灾监控系统设计、施工及验收规范》DB13/T 1707-2013

本规范立足河北省实际，针对电气火灾监控系统的设计、施工安装及验收作出系统性规定，旨在通过规范化技术手段准确监控电气线路的故障与异常状态，及时发现并消除隐患，有效防止电气火灾的发生。本规范明确了系统构成，即以剩余电流、温度、电流监控为主，由主机、监控器、探测器及总线组成实时报警系统；在设计层面，规定了应设置监控系统的场所范围、系统配置原则及不同接地保护方式下的应用要求；在施工层面，对安装前准备、现场器件与主机安装、接地及布线等提出具体做法；在验收层面，建立了资料审查、现场抽样检查与功能测试相结合的程序与评定标准。

系统构成与设计原则

本规范将电气火灾监控系统定义为包含主机、监控器、剩余电流探测器、测温式探测器、电流探测器及系统总线的实时报警系统，并明确主机应具备实时显示监控参数、报警部位及预警功能，能在参数异常但未达报警值前发出预报警信号。设计上，本规范列出了应设置监控系统的场所，如建筑高度大于50米的乙、丙类厂房和仓库、一类高层公共建筑、人员密集场所及国家级文物保护单位等，并规定系统设计应以剩余电流、温度、电流监控为主，监控节点少于10点时可简化配置。

施工安装核心要求

本规范规定，施工前须严格核对产品外观、附件及质量证明文件；现场安装时，配电回路的相线与中性线应按同一方向穿过剩余电流探测器，保护接地线严禁穿过，测温式探测器须固定在线缆连接点或铜排上并确保接触良好。系统总线应采用屏蔽双绞线，不应敷设在强电桥架中，在强电井道内须穿金属管保护。参数设定上，剩余电流动作设定值不应小于正常泄漏剩余电流值之和的4倍，温度报警设定值应在55℃至140℃范围内。

验收程序与评定标准

本规范要求验收按资料审查、现场抽样检查、功能测试及综合评定的程序进行，申请验收时须提供设计图纸、调试记录、产品检验合格证等文件。验收项目分为A、B、C三类，出现A类不合格即评定为不合格；有B类不合格须加倍抽查；C类不合格超过两处则评定为不合格。系统验收记录应存档备查，运行正常、验收合格后方可投入使用。
