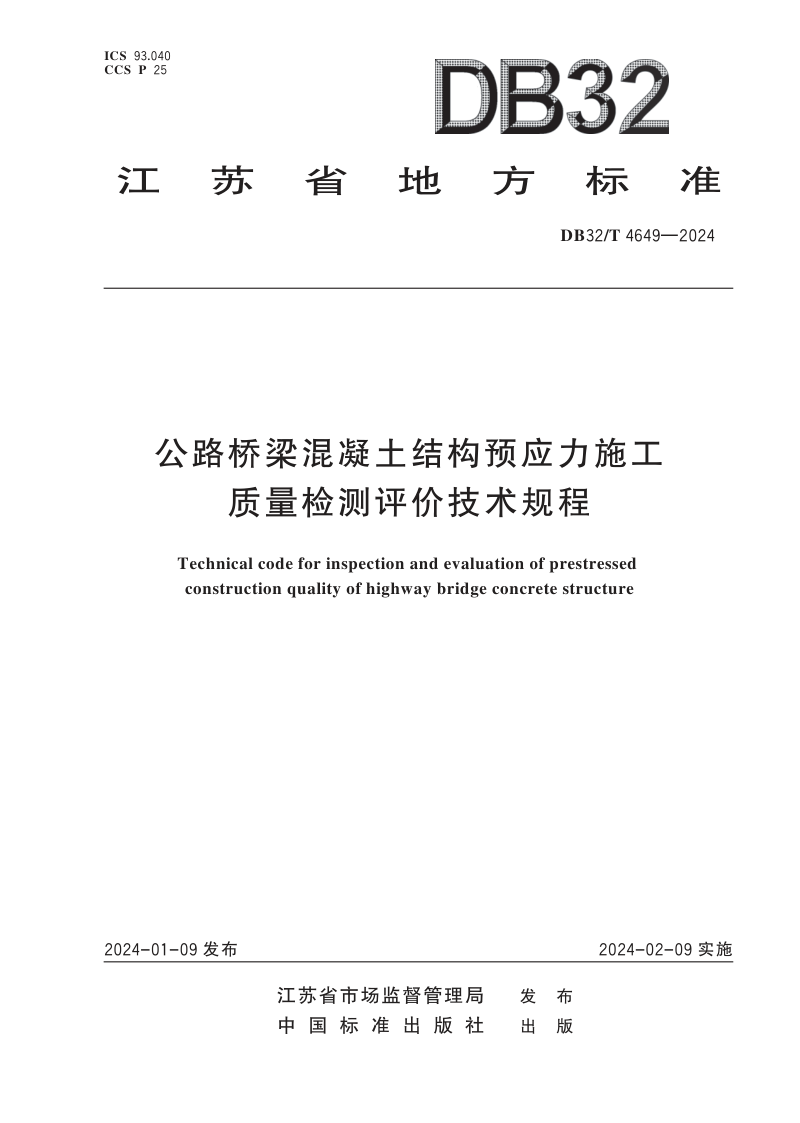

江苏省《公路桥梁混凝土结构预应力施工质量检测评价技术规程》DB32/T 4649-2024

本规程规定了公路桥梁混凝土结构预应力施工质量检测评价的技术要求，涵盖锚下有效预应力和孔道压浆密实度两大核心检测项目。本规程适用于江苏省公路桥梁混凝土结构预应力施工质量的检测评价，其他预应力工程可参照使用。本规程明确了检测人员能力、检测方案编制、现场安全与环境等基本规定，并系统性地给出了反拉法与应变法检测锚下有效预应力的仪器设备、操作步骤、数据处理公式及质量评定标准，同时规定了孔道压浆密实度的定性检测与定位检测方法、检测频率、设备要求、数据处理及质量分级标准，为预应力施工质量管控提供了完整的技术依据。

锚下有效预应力检测

本规程规定了反拉法和应变法两种检测方法。反拉法作为主要方法，在张拉完成12小时后、孔道压浆前进行，要求预应力筋外露长度不小于600毫米，检测时需控制夹片位移量不大于1.5毫米，并计算相对偏差、同束不均匀度及同断面不均匀度等关键指标。应变法则需在张拉前布设应变传感器，贯穿张拉全过程采集数据，通过温度修正、非线性修正等步骤得到有效应变值，进而计算锚下有效预应力及相关偏差与不均匀度指标。

孔道压浆密实度检测

本规程将孔道压浆密实度检测分为定性检测和定位检测两类。定性检测采用全长波速法、全长衰减法及传递函数法，通过计算波速分项、振幅分项和频率分项压浆指数，综合得出评价指数以快速判断整体压浆质量。定位检测采用冲击回波等效波速法，沿孔道走向等间距布置测点，通过频谱等值线图分析缺陷位置和规模，并按检测结果将缺陷分为无缺陷、小规模缺陷和大规模缺陷三级，以压浆密实度指数进行综合评价。

质量评价体系

本规程建立了统一的施工质量评价标准。锚下有效预应力质量依据相对偏差、同断面不均匀度和同束不均匀度三项指标进行判定。孔道压浆密实度则根据定位检测的缺陷分级结果进行质量等级评定，当定位判定出现两个等级时按较低等级执行，确保评价结果的严格性和一致性。
