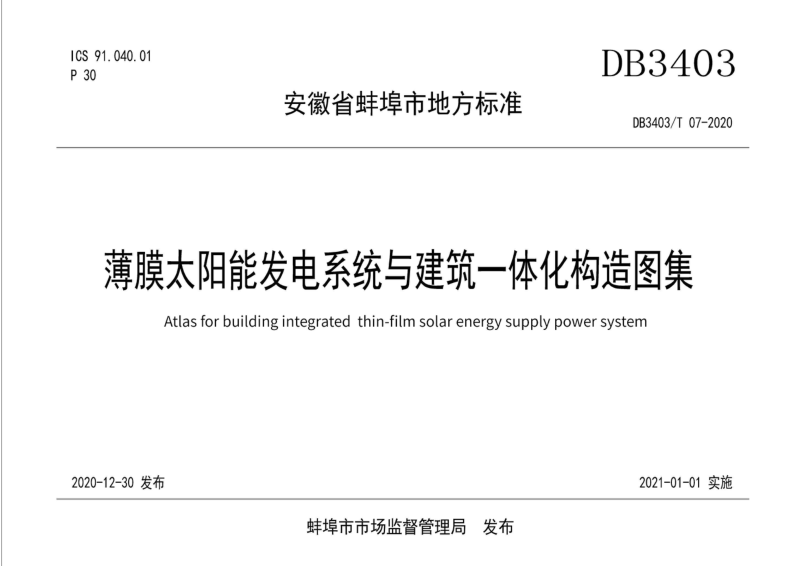

安徽省蚌埠市《薄膜太阳能发电系统与建筑一体化构造图集》DB3403/T 07-2020

本图集系统规定了薄膜太阳能发电系统与建筑一体化应用的构造设计、施工安装及安全措施等技术要求。本图集涵盖薄膜太阳能电池的分类特征、光伏构件的类型及适用部位，详细给出了平屋面、坡屋面、金属屋面、墙面、幕墙、采光顶、遮阳板、雨篷、护栏、天桥及车棚等多种建筑部位的光伏构件安装构造详图。本图集强调建筑设计、结构设计、电气设计及给排水设计等专业须协同配合，确保光伏系统满足建筑围护、节能、防水、结构安全、电气安全及防雷等功能要求，同时对光伏构件的通风散热、阴影遮挡计算、安装倾角、检修通道预留等关键技术环节作出明确规定，以实现光伏系统与建筑功能、外观及周围环境的有机协调。

系统组成与构件类型

本图集明确了薄膜太阳能发电系统由光伏构件、线缆、控制器、逆变器（离网系统含蓄电池）组成，并详述了薄膜太阳能电池按材质的分类及薄膜太阳能光伏构件按结构用途的分类。本图集指出薄膜太阳能光伏构件具有弱光发电能力、透光率高，且色彩与形状可定制，尤其适用于建筑墙面、屋面、采光顶、幕墙等部位的一体化集成。

建筑设计通用要求

本图集要求光伏系统设计应与建筑规划、设计、施工及验收同步进行，并针对新建建筑和既有建筑改造分别提出设计原则。本图集规定了光伏构件选型须结合气象条件、建筑特点、结构类型等因素综合确定，构件表面颜色、尺寸应与建筑模数相协调；同时提供了构件最小安装间距的计算方法，以规避阴影遮挡对发电效率的影响。

安全措施与安装构造

本图集强调薄膜太阳能光伏构件必须设置防坠落、防漏电及带电警告标识等技术措施，支架、基座的锚固与连接须经承载力验算，并不得破坏原屋面防水层。本图集通过大量详图展示了各建筑部位光伏构件的典型安装节点，包括屋面配重基座、坡屋面挂瓦条、金属屋面粘贴、幕墙背板通风间距、采光顶安全玻璃配置、遮阳板安装高度限制等具体构造要求。
