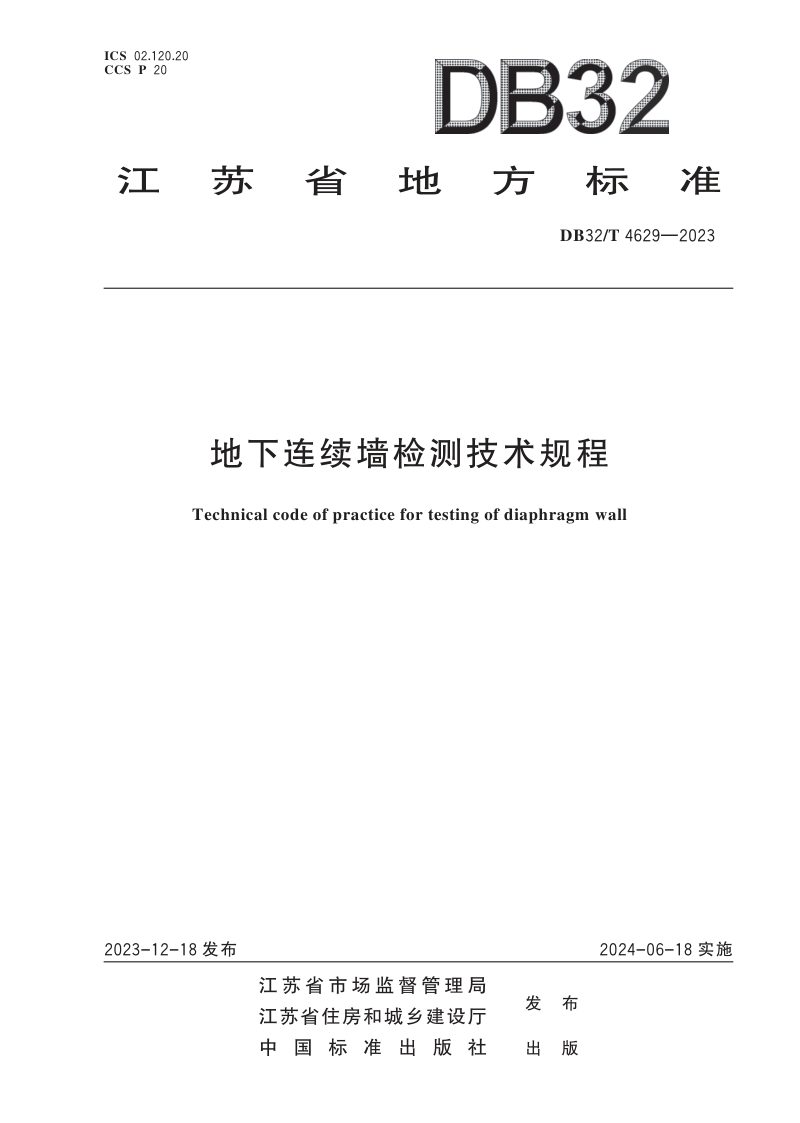

江苏省《地下连续墙检测技术规程》DB32/T 4629-2023

本规程系统规定了江苏省内地下连续墙从成槽到成墙全过程的质量检测技术要求。本规程以基本规定为纲，明确了检测工作的前期调查、方案编制、仪器管理及抽样原则等共性要求，并针对检测结果异常情况设置了复测与扩大检测的处置机制。在具体技术层面，本规程分别对成槽质量、墙体质量及接头质量三大核心环节作出了详细规定：成槽检测涵盖槽深、槽宽、垂直度及沉渣厚度，提供了超声波法与接触式仪器法等多种手段；墙体检测以声波透射法为主进行完整性判定，辅以钻芯法验证混凝土强度与持力层性状，并引入孔内成像法作为缺陷识别的补充；接头检测则兼顾刷壁质量与混凝土密实度。本规程对检测报告的编制内容提出了统一要求，确保检测成果的规范性与可追溯性。

成槽质量检测核心要求

本规程规定成槽检测应覆盖槽宽、槽深、垂直度及沉渣厚度。根据墙体作为临时结构或永久结构的不同，明确了不低于20%或100%的抽检比例，且异型槽段必须全数检测。检测方法可选用超声波法或接触式仪器法，并对泥浆性能、仪器标定及数据修正计算给出了具体公式，确保成槽几何尺寸与槽壁稳定性的评价客观准确。

墙体质量检测手段体系

本规程构建了以声波透射法为基础、钻芯法为验证、孔内成像法为补充的墙体质量检测体系。声波透射法用于评估墙身完整性，规程严格限定了其适用条件，并给出了直线型与L型墙段的声测管预埋方案。钻芯法则作为检测混凝土实体强度、墙底沉渣及持力层性状的直接手段，对取芯孔数、深度及试件加工有明确规定。孔内成像法适用于较大孔径，可直观识别缺陷形态与位置。

接头质量与报告编制

本规程要求对接头刷壁质量进行垂直度检测，其标准依据接头形式有所区别。成墙后接头混凝土宜采用声波透射法评价，当结论不明确时应辅以验证手段。检测报告不仅须包含工程与检测方法等基本要素，针对声波透射法还应附具声速-深度曲线与波列图，针对钻芯法应附具芯样柱状图与彩色照片，确保检测结论有详实的数据与图像支撑。
