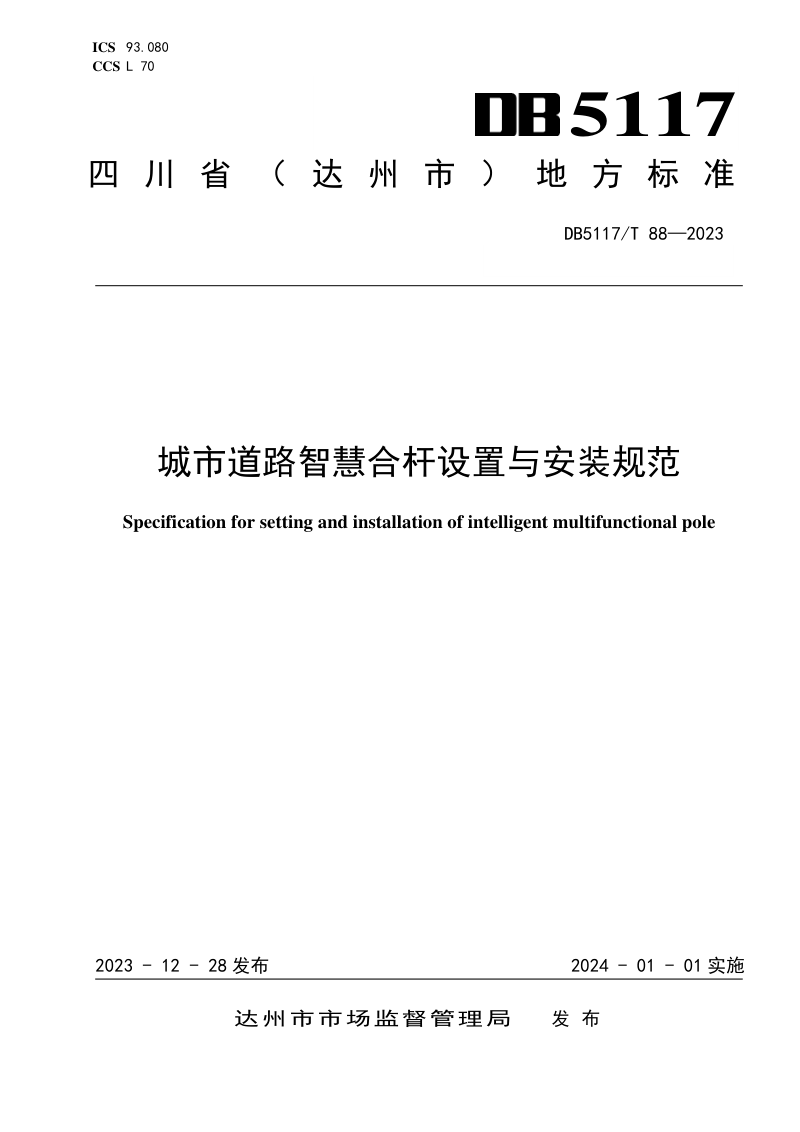

四川省达州市《城市道路智慧合 杆设置与安装规范》DB5117/T 88-2023

本规范系达州市地方标准，规定了城市道路智慧合杆系统的组成与功能、杆件与箱体整合、布设及施工等全流程技术要求。本规范以道路照明杆件为主要载体，推行“多杆合一、多箱合一”的集约化建设理念，将照明、交通信号、交通监测、治安监控、移动通信、信息发布等多类设施设备进行分层挂载与集中管控，并配套综合箱与管线系统。通过明确杆体结构安全、防腐防护、抗震抗风、电气供电、防雷接地、通信组网及电磁兼容等性能指标，本规范为新建与改扩建道路的智慧合杆建设提供了统一技术依据，旨在减少道路反复开挖、避免杆件林立机柜杂乱，提升城市空间利用效率与道路景观协调性。

系统组成与功能配置

智慧合杆系统由杆体、综合箱、挂载设备、管理平台及附属设施（供电防雷、通信、管线子系统）构成。杆体总体高度宜为3m至15m，支持分层挂载并预留接口与安装空间；综合箱进行分仓处理，防护等级不低于IP55，具备防粘贴与防小动物侵入措施；挂载设备涵盖智能照明、交通信号灯、交通标志牌、视频监控、通信基站、充电桩等，须满足相关国家标准及接入管理平台的要求。功能配置需结合实际应用场景按需选择，并充分考虑可拓展性。

整合策略与布设原则

设施整合遵循“先路口、后路段”的总体布局，区分五类杆型（I至V类）以适应不同挂载需求与设备数量限制。杆件布设须确保不侵入道路建筑界限且满足安全距离，交叉口点位优先保障交通信号、标志及监测设施的位置要求，路段则结合断面形式与照明需求灵活采用V类杆。综合箱优先设置于人行道侧或绿化带内，间距宜为1km。在满足功能的前提下，对检查井、预埋管道等附属设施同步进行整合，鼓励应用新材料、新工艺以实现设备小型化。

施工与安装管控

施工应由具备专业资质的单位实施，新建或大修市政道路须同步建设智慧合杆及配套管线。杆体须按图施工并全程控制质量，地面以上1.5m以下部分采取阻燃绝缘防护，易受碰撞区域应加设防撞装置。挂载设备总重量须小于杆体荷载，功耗须小于电源载荷容量，并采取防坠落与冷凝水防护措施。通信基站天线与其他设备须保持规定的垂直与水平间距，避免信号遮挡与干扰。网络部署以有线传输为主，对保密数据通过专用网络传输，非保密数据可经公用网络汇集至管理平台统一管控。
