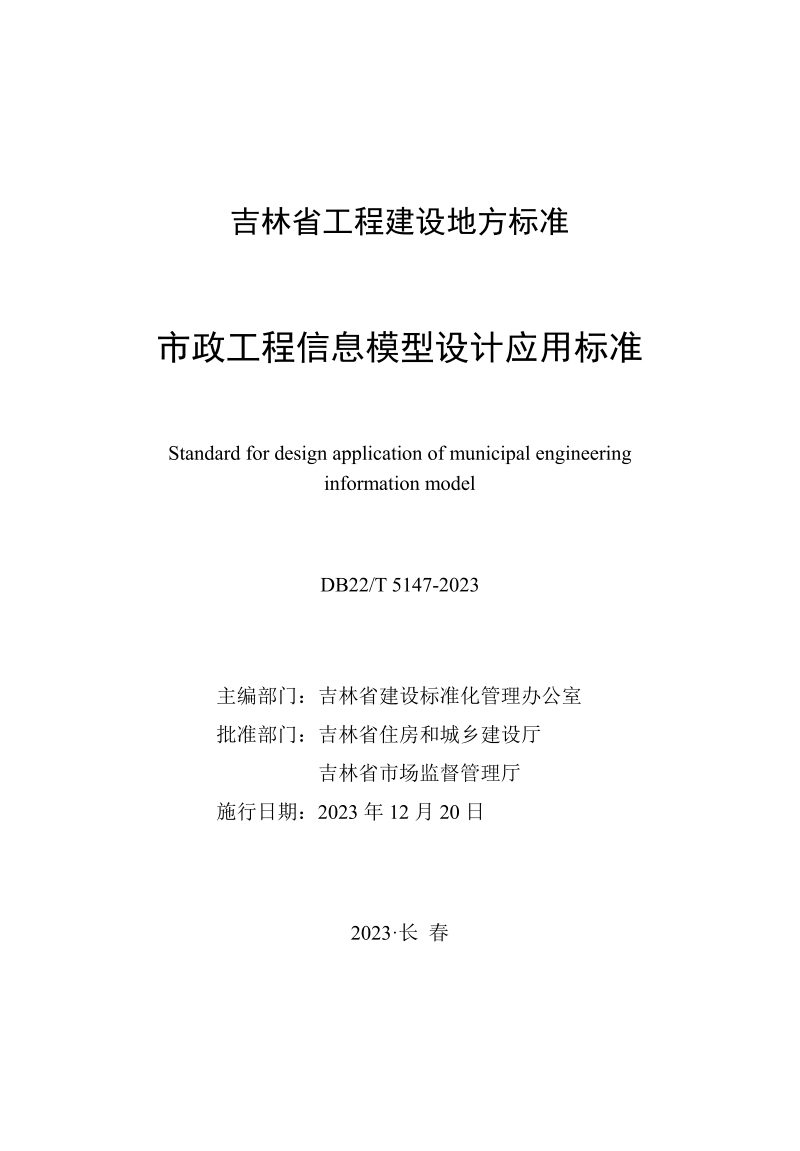

吉林省《市政工程信息模型设计应用标准》DB22/T 5147-2023

本标准作为吉林省工程建设地方标准，旨在规范市政工程信息模型在设计阶段的应用，推进工程建设信息化。本细则系统规定了市政工程信息模型从模型创建、单元表达、应用到交付的全流程技术要求，适用于新建、扩建和改建的市政工程设计。在模型单元表达上，本细则明确了模型拆分、颜色设置、命名规则、单元类别及模型深度等级，以三维可视化手段实现各专业协同工作与信息有效传递。在模型应用方面，本细则针对道路、桥梁、隧道、管网、水处理、轨道交通、园林景观、海绵城市等专业，分别提出了可视化分析、方案比选、碰撞检查及工程量统计等应用要求，并引入了BIM与GIS集成应用理念，用于多专业协调与空间优化。模型交付则按方案设计、初步设计、施工图设计三个阶段划分，规定了各阶段交付物内容与深度等级，确保几何与非几何信息的准确性与一致性，贯穿设计全周期。

模型单元与信息表达体系

本细则以模型为信息载体，确立了从整体到局部的模型拆分原则，要求拆分兼顾结构清晰度与管理便利性，确保各子模型独立支持专项应用并实现信息共享。模型外观层面，通过颜色设置区分专业与系统，并规定了给排水、暖通等专业的色彩配置；命名层面，对模型文件、模型单元及参数制定了统一规范，以“项目_专业_部位_描述_日期”等格式保障文件的可追溯性与协同效率。此外，依据功能对模型单元归类，并将模型深度按信息类别划分为三个等级，对应方案设计、初步设计及施工图设计阶段的精度需求，为全生命周期应用奠定基础。

多专业模型应用与集成

本细则覆盖了市政工程九大专业方向及BIM+GIS集成应用，在各专业设计中均强调利用信息模型进行可视化展示与空间协调，对隐蔽工程、复杂节点及交通组织进行虚拟仿真。其核心应用包括三项：一是方案比选，基于三维场景评估经济指标、结构形式及环境协调性，为科学决策提供依据；二是在各专业内部及专业之间进行构件与空间的碰撞检查，有效识别硬碰撞与软碰撞，提前规避设计冲突；三是工程量自动统计与二维图纸辅助输出，提升设计效率。针对特定专业，如给水管网的水锤分析、水处理工程的工艺模拟与结构有限元分析、海绵城市的径流控制率模拟等，本细则也做出了专项性能分析规定，体现了对不同市政设施特性和需求的精确对应。
