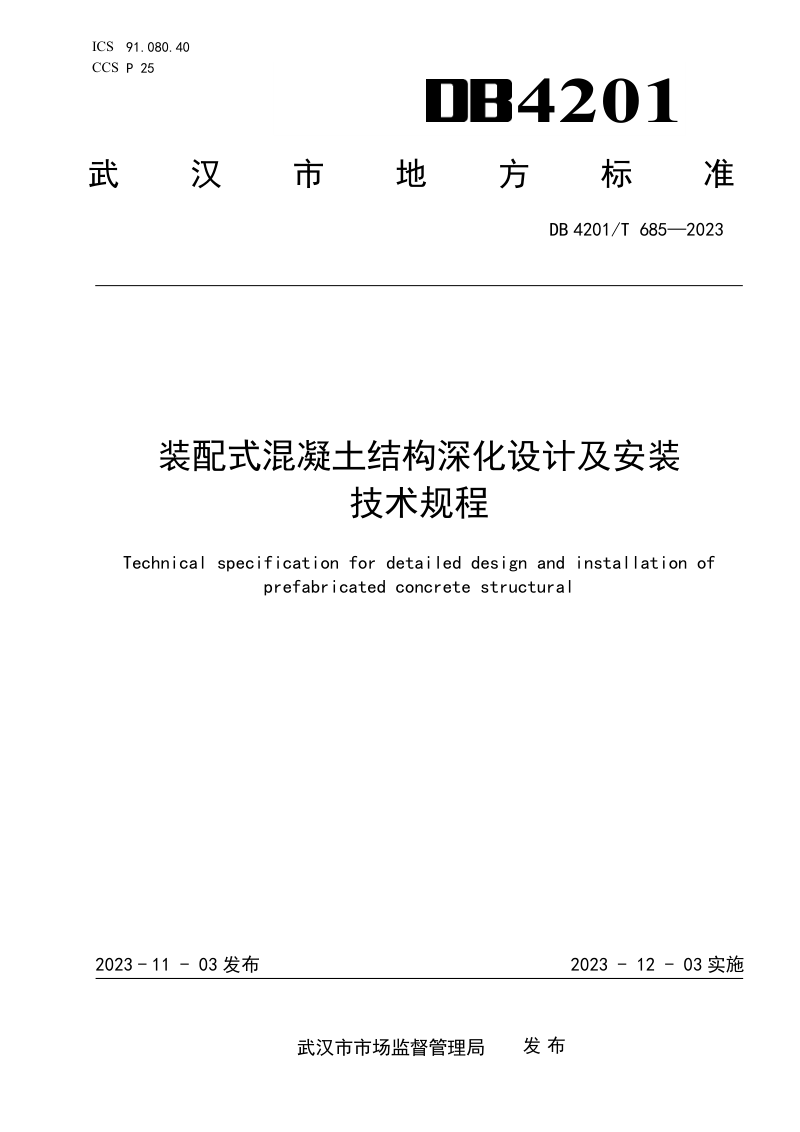

湖北省武汉市《装配式混凝土结构深化设计及安装技术规程》DB4201/T 685-2023

本规程作为武汉市地方标准，系统规定了装配式混凝土结构从深化设计到现场安装的全流程技术要求。本规程以通过审查的施工图为基础，明确了预制构件加工图与安装图的设计深度、提资流程及各专业协同要求，涵盖了建筑、结构、机电、装饰等多专业的预留预埋与构造做法。在施工环节，本规程依次对竖向承重构件、水平构件、围护分隔构件的吊装就位、临时固定与精确校正进行了规范，并详细说明了钢筋套筒灌浆连接、现浇混凝土连接段、叠合墙现浇及密封胶嵌缝等关键连接工艺的操作要点与质量标准。此外，本规程还对施工全过程的质量控制与验收、成品保护措施、安全防护与环境保护要求，以及基于BIM的数字化设计与信息化管理应用做出了明确规定，力求实现设计、生产、施工的一体化协同。

设计与技术准备要求

本规程规定了深化设计应遵循“一图一物”原则，加工图须详细表达构件的尺寸、配筋、预留孔洞及各类预埋件信息。安装图则应明确构件的装配关系、安装顺序及支撑系统布置。所有深化设计成果均需经原主体设计单位进行符合性审查，确保不改变原结构安全与建筑性能。

构件安装核心工艺

本规程针对预制柱、墙板、叠合梁板、楼梯及阳台等不同构件，分别制定了测量放线、吊具选用、吊运就位及临时固定与校正的施工流程。特别强调了竖向构件安装时，斜支撑设置数量与点位的要求，以及水平构件支撑体系的搭设标准，确保施工过程中的结构稳定。

连接节点与质量控制

本规程将钢筋套筒灌浆连接和现浇混凝土连接段作为质量控制重点，明确了灌浆料制备、分仓封堵、压浆法作业及饱满度监测的具体要求。同时，对后浇混凝土的浇筑分层、振捣密实度，以及外墙接缝密封胶的背衬材料设置与施打工艺进行了详细规定，并在验收环节对允许偏差和检验批量做了量化要求。
