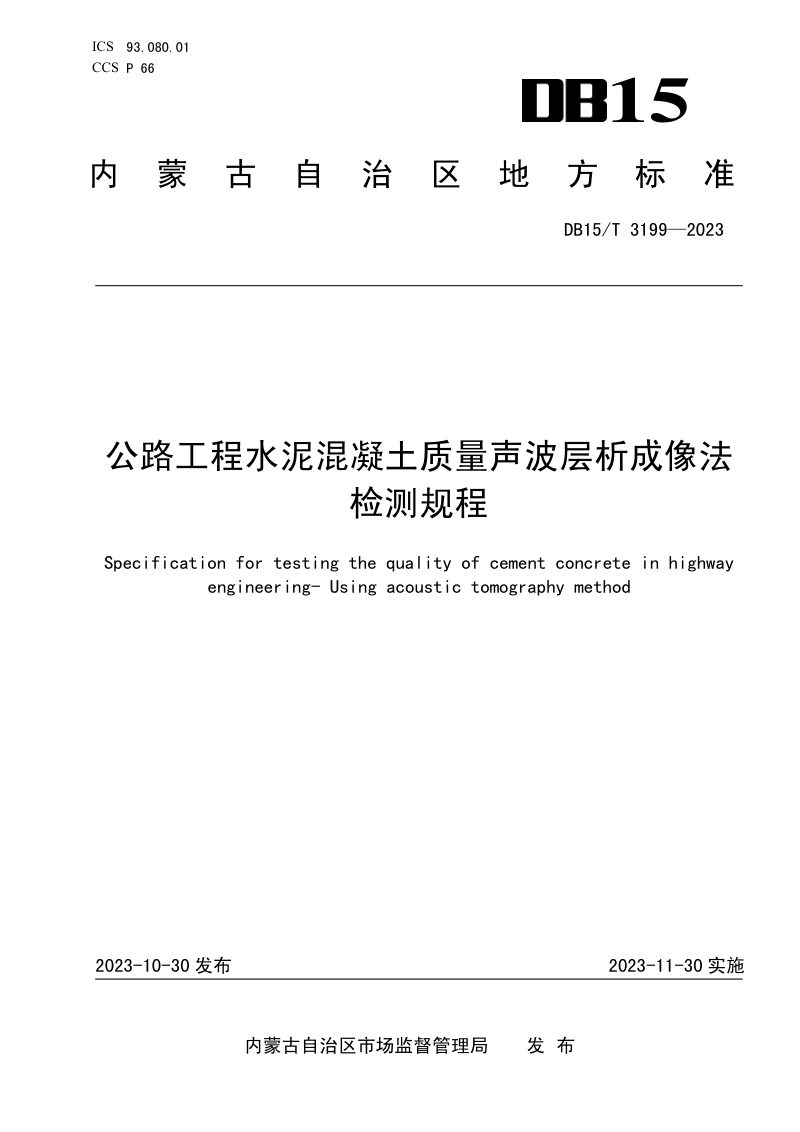

内蒙古自治区《公路工程水泥混凝土质量声波层析成像法检测规程》DB15/T 3199-2023

本规程规定了声波层析成像法在公路工程水泥混凝土质量检测中的应用要求，涵盖检测设备、检测步骤、数据处理与结果评定等全过程技术内容。本规程适用于新建、改（扩）建及养护工程中各类水泥混凝土构件的内部缺陷检测与病害筛查，旨在通过声波穿透被测构件并接收信号，经反演计算重建波速分布图像，以判定混凝土密实性及缺陷位置。本规程明确了检测环境须在-10℃至40℃范围内且无干扰因素，构件龄期应满足要求且表面须清洁平整，检测结果可作为质量评价依据，但不作为仲裁使用。

检测设备与准备工作

本规程对检测设备提出了具体要求，检测系统须配置高分辨数值采集器、检波器、震源及处理软件。采集器通道数不宜少于32个，最小采样间隔不大于1μs；检波器与震源的频带范围均为20Hz至10kHz，震源冲击力宜不小于500N。处理软件须具备波形显示、波速反演及正交性与射线密度计算等功能，设备校准周期不应超过12个月。检测前须收集工程概况、结构尺寸、设计强度、配筋及养护情况等资料，并据此制定测区划分与测点布置方案。

现场检测与数据处理方法

现场检测时，须按方案布置测区测点并标明编号位置，测点宜呈等间距网格状，间距控制在0.1m至0.5m，检波器通过耦合剂与被测面紧密贴合。震源按顺序敲击激发点，激振方向垂直于检测面。数据处理须进行初始时间校正、手动或自动走时读取及声线追踪，形成走时方程，进而计算平均波速、波速离散度与合格面积率。当钢筋体积比超过5%时，须按混凝土波速换算公式进行修正，以消除钢筋影响。

质量评定与报告编制

本规程以实测波速与标准波速值的对比作为质量评定依据，实测波速不小于标准波速的区域为合格区域，小于标准波速的则为可疑区域。可疑区域可进行复测、加密检测或按钻芯法规定取芯验证。检测完成后须出具正式检测报告，内容应包含工程概况、检测目的、主要设备与人员、测点布置及简图、构件表面状况与环境描述、测区波速分布图与缺陷分布图等数据分析结果，以及检测结论和签发日期。
