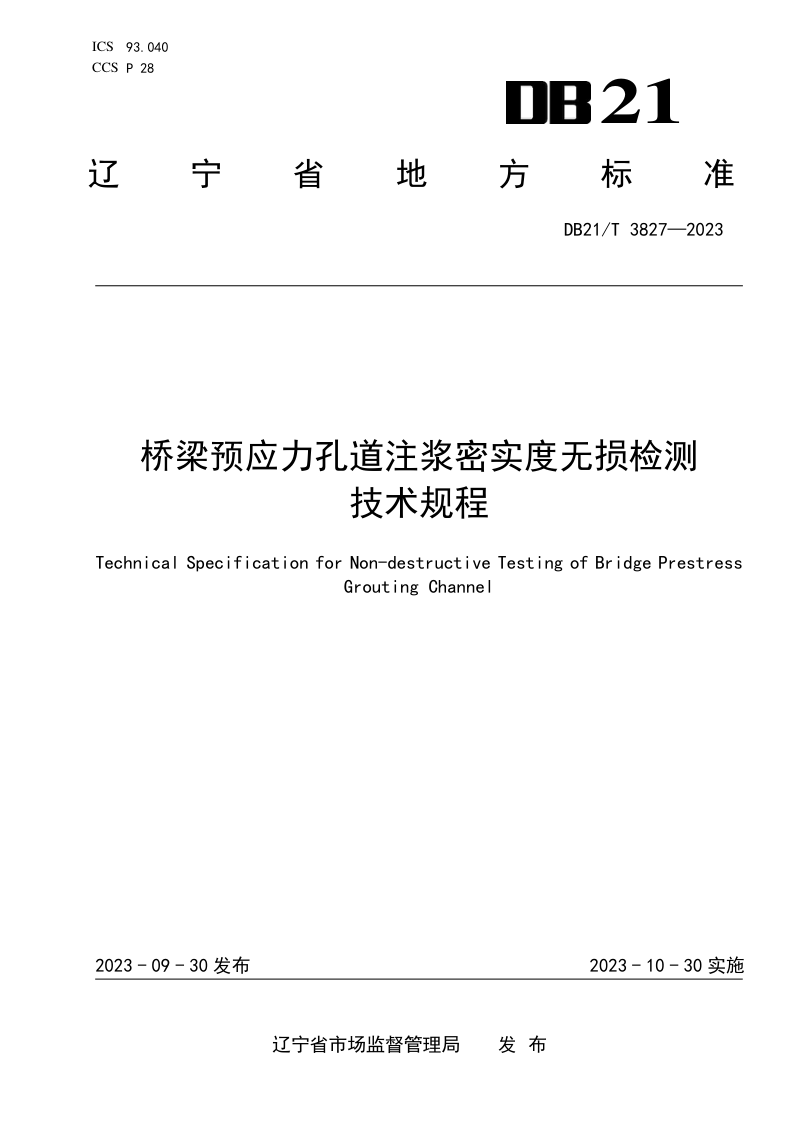

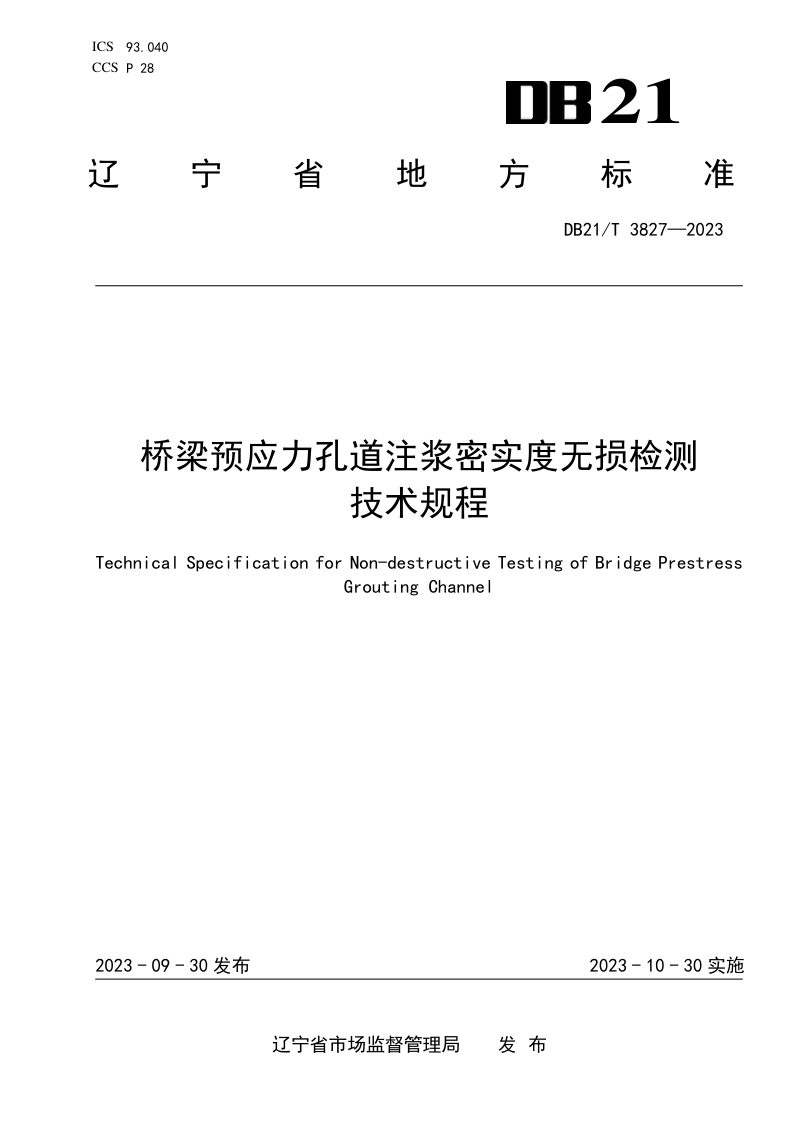

辽宁省《桥梁预应力孔道注浆密实度无损检测技术规程》DB21/T 3827-2023

本规程规定了辽宁省桥梁预应力孔道注浆密实度冲击弹性波法无损检测的技术要求，涵盖检测设备、基本规定、现场检测、数据计算与质量评价等全过程。规程以定性检测与定位检测两种方法为核心，定性检测通过激振预应力筋两端并分析波速、能量及频率变化对孔道整体密实度作出判断；定位检测则沿孔道走向逐点测试，依据反射波特性判定缺陷位置与范围。

检测方法与适用条件

本规程明确，定性检测适用于两端钢绞线外露长度宜在3cm至5cm且梁体总长不大于60m的情况，采用综合注浆指数作为评价指标，依据测试条件分别运用全长波速法、全长衰减法及传递函数法进行分项计算后综合判定。定位检测需明确孔道位置，当腹板厚度不大于60cm且底端反射明显时适用冲击回波等效波速法，否则宜采用共振偏移法。

现场操作与数据采集

现场检测前须调查工程资料、描绘孔道走向，并对传感器安装与耦合状态提出严格要求。定性检测需在孔道两端分别激振并记录信号，每次检测前须在无孔道区域进行波速标定。定位检测以10cm至20cm为测点间隔逐点采集数据，激振方向与构件表面垂直，并须在注浆无缺陷位置进行线性标定以保证测试准确性。

质量评价与评判标准

本规程建立了以综合注浆指数和注浆密实度指数为核心的双层评价体系。定性检测根据综合注浆指数将注浆质量分为四个等级；定位检测则通过统计健全测点、小规模缺陷测点及大规模缺陷测点计算注浆密实度指数，并对仅检测局部区段的情况引入修正注浆密实度指数进行整孔质量推定，最终依据相应标准作出质量评定。
