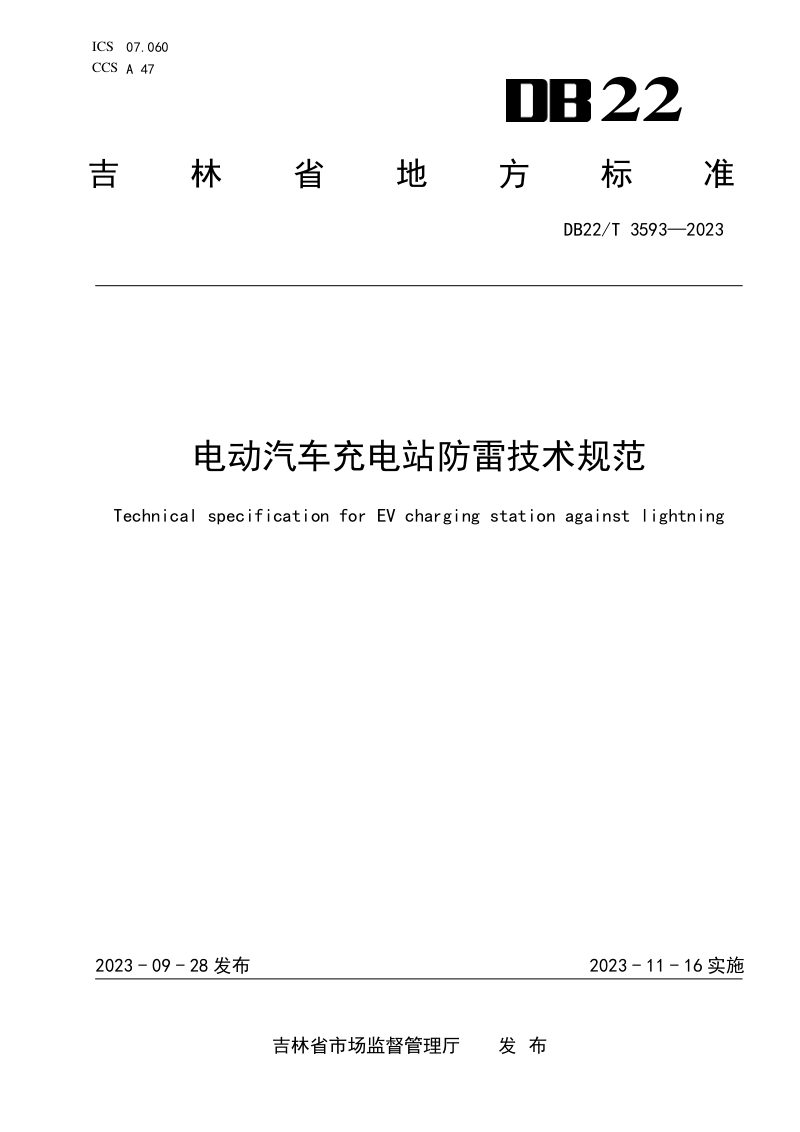

吉林省《电动汽车充电站防雷技术规范》DB22/T 3593-2023

本规范规定了吉林省电动汽车充电站防雷技术的基本要求、防雷装置设计与施工以及检测与维护等全链条技术要求。本规范将充电站按是否共用防雷与接地装置划分为独立充电站和非独立充电站，并按第三类防雷建筑物标准进行防范。在防护体系上，本规范从接闪器、引下线、接地装置、等电位连接和电涌保护器五个维度构建了完整的雷电防护屏障，尤其强调充电桩、配电系统及监控设备应全部处于直击雷保护范围之内，并对低压配电线路的埋地敷设、三级电涌保护配置及接地电阻值等关键参数给出了具体量化规定。

防护类别与直击雷防范

本规范要求独立充电站按第三类防雷建筑物设计，非独立充电站则与共用建筑物的防雷类别保持一致。充电区的所有设备设施必须全部处于接闪装置的保护范围之内，接闪器可采用接闪带、接闪网、接闪杆或金属罩棚等形式，并明确了接闪网格的最大间距以及光伏电池组件安装时的特殊保护要求。

接地与等电位连接体系

本规范规定宜围绕充电区敷设环形接地体，并要求防雷接地、工作接地、保护接地及信息系统接地共用一套接地装置，其接地电阻值在无法确定最小值时不应大于4Ω。充电桩金属构件、变压器外壳、监控设备等均需就近连接至共用接地网，进入充电桩的各类线路宜穿金属桥架敷设且两端接地，以确保完整的等电位连接。

电涌保护与维护要求

本规范要求低压配电线路全线采用电缆直接埋地敷设，并设置从低压总配电到充电设备入口的三级电涌保护措施，同时规定了SPD之间的线路长度和退耦元件的加装条件。检测工作按国家标准执行，维护则需在雷雨季前及雷雨天气过程后进行，重点检查防雷装置外观状态、SPD工作状态及接地电阻值。
