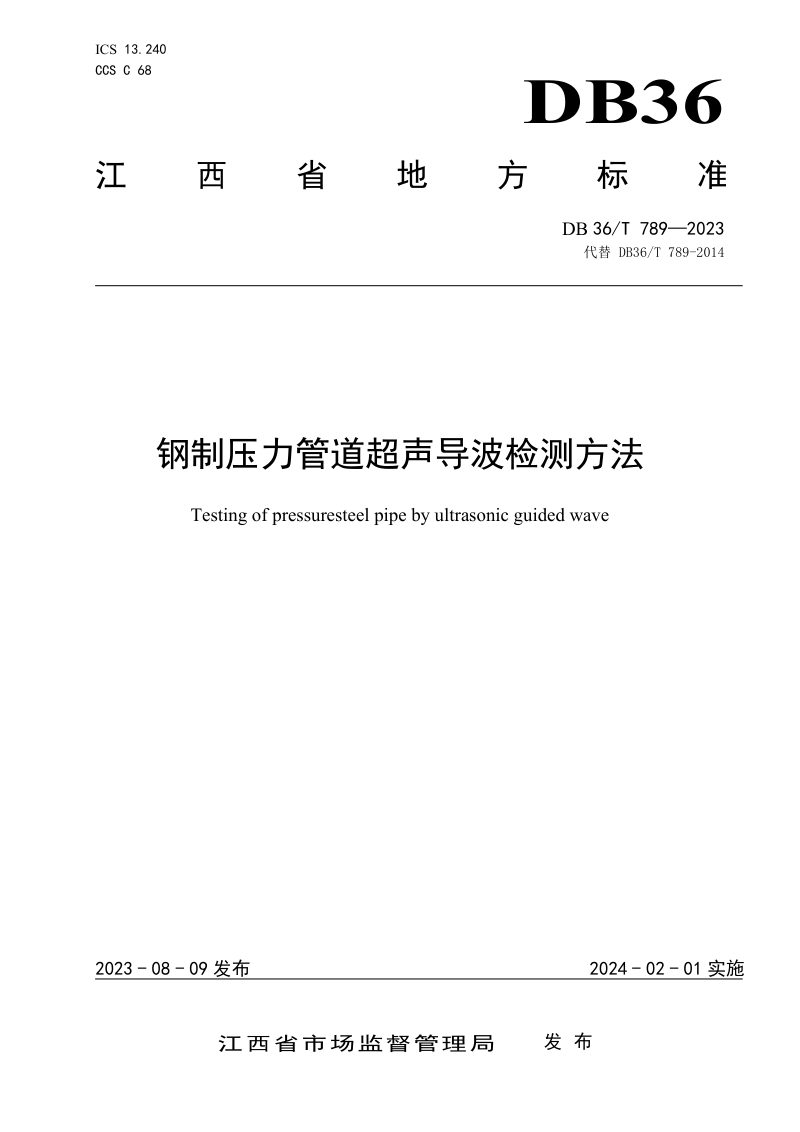

江西省《钢制压力管道超声导波检测方法》DB36/T 789-2023

本文件规定了钢制压力管道超声导波检测的完整技术要求，适用于碳素钢或低合金钢材质、直径≥32mm且壁厚≤30mm的管道母材缺陷检测。方法采用公称频率0.5MHz至2.0MHz的单斜探头导波，通过A扫筛查与B扫成像相结合的方式，发现体积型和面状缺陷。标准详细规范了检测人员资质、设备与试块要求、检测准备、系统设置、距离-波幅曲线绘制及检测结果分级等全流程，并明确不建立具体判据，由双方协商确定。

检测方法原理与适用

该方法基于超声导波在管壁传播遇缺陷产生回波的原理，利用纵波单斜探头激发多种模态导波，可检测内外壁缺陷。一次检测有效长度不宜大于2000mm，现场通过管道环缝或端部反射实测确定。检测分为周向扫查与轴向扫查，周向扫查为主用于快速缺陷筛查与定位。

缺陷信号处理与复验

发现有效导波信号后，需通过探头游动观察区分真实缺陷与伪信号，并识别流体流动或结构回波干扰。当信号波幅达到评定线50%及以上时，应采用目视检测、超声检测、表面无损检测等方法进行复验，以确定缺陷位置、尺寸及性质，确保检测结果的可靠性。
