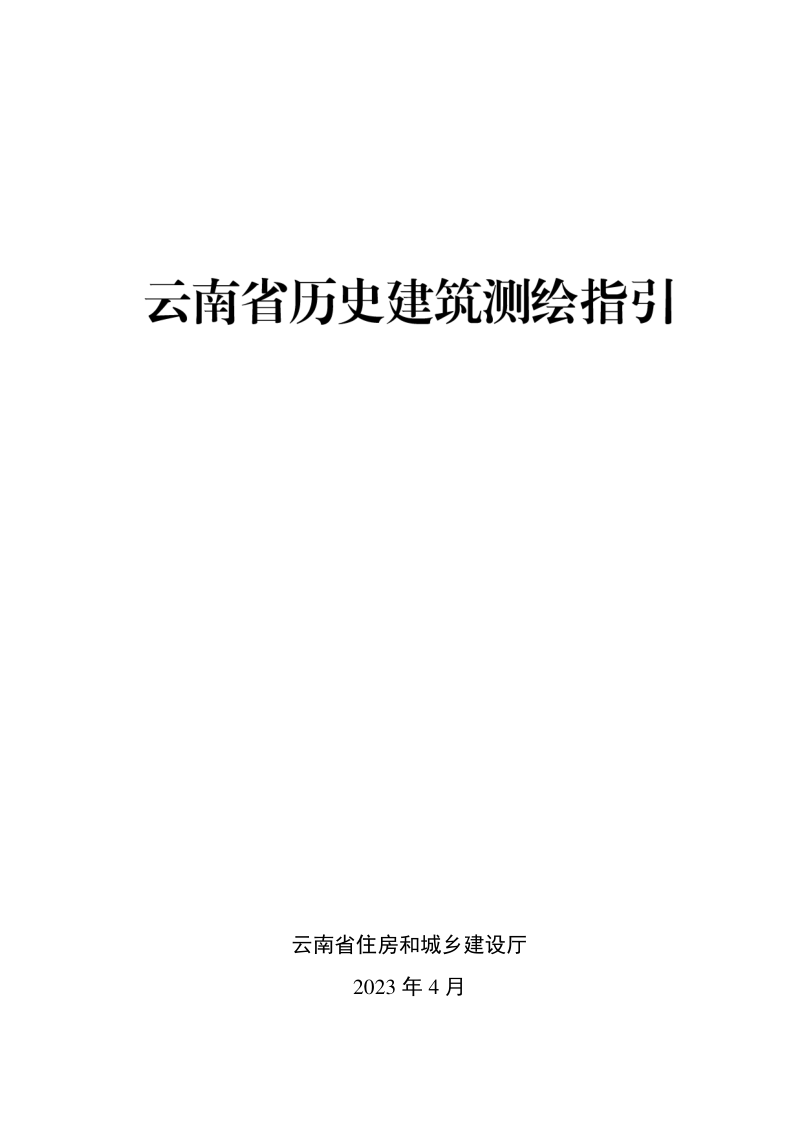

本指引由云南省住房和城乡建设厅组织编制，是云南省行政区域内历史建筑测绘、建档工作的技术依据。文档系统性地规定了历史建筑测绘的目的意义、适用范围、测绘等级（简略测绘、典型测绘、全面测绘）与工作流程，并明确了总平面图、单体建筑测绘、现状影像采集及测绘报告编制的具体内容和要求。指引强调应科学真实反映历史建筑原貌，突出其历史风貌与地域特色。成果需包含纸质与电子文件，并详细列出了制图规范、数据精度及成果归档标准，为建立完善的云南省历史建筑记录档案提供了标准化操作路径。

测绘分级与工作流程

历史建筑测绘根据应用需求分为简略测绘、典型测绘和全面测绘三级，分别对应数字档案建立、常规修缮维护及落架大修等高精度需求。工作流程严格遵循“从整体到局部，先控制后细部”的原则，涵盖现场勘测、内业成果制作与验收提交三个阶段，现场可采用传统手段或无人机、三维激光扫描等先进技术。

核心测绘内容

测绘内容要求翔实完整，包括总平面图、单体建筑的平立剖面图及构造详图、现状影像采集和测绘报告。总平面图需标明建筑本体、周边地物及保护范围；单体建筑测绘对各类图纸的绘制比例、剖切位置、尺寸标注层次及残损病害记录均有详尽规定，确保全面记录建筑的形制格局、结构特征和材质工艺。

云南省历史建筑测绘指引的出台，为省内历史建筑的保护管理建立了统一、规范的技术标准。通过明确简略、典型、全面三级测绘体系，该指引使测绘工作的投入与产出能精准匹配档案建档、修缮维护、迁移复建等不同层级的保护工程需求，避免了过度测绘或信息缺失。它要求测绘成果科学真实地反映建筑原貌并突出地域特色，为研究云南传统建筑文化、传承古建筑工艺提供了扎实的数据基础。此举不仅强化了历史建筑作为城乡文化遗产的核心档案建设，也为后续的修缮设计、价值评估和活化利用提供了不可或缺的法定依据与技术支撑，对延续城市文脉、提振文化自信具有重要的现实意义。
