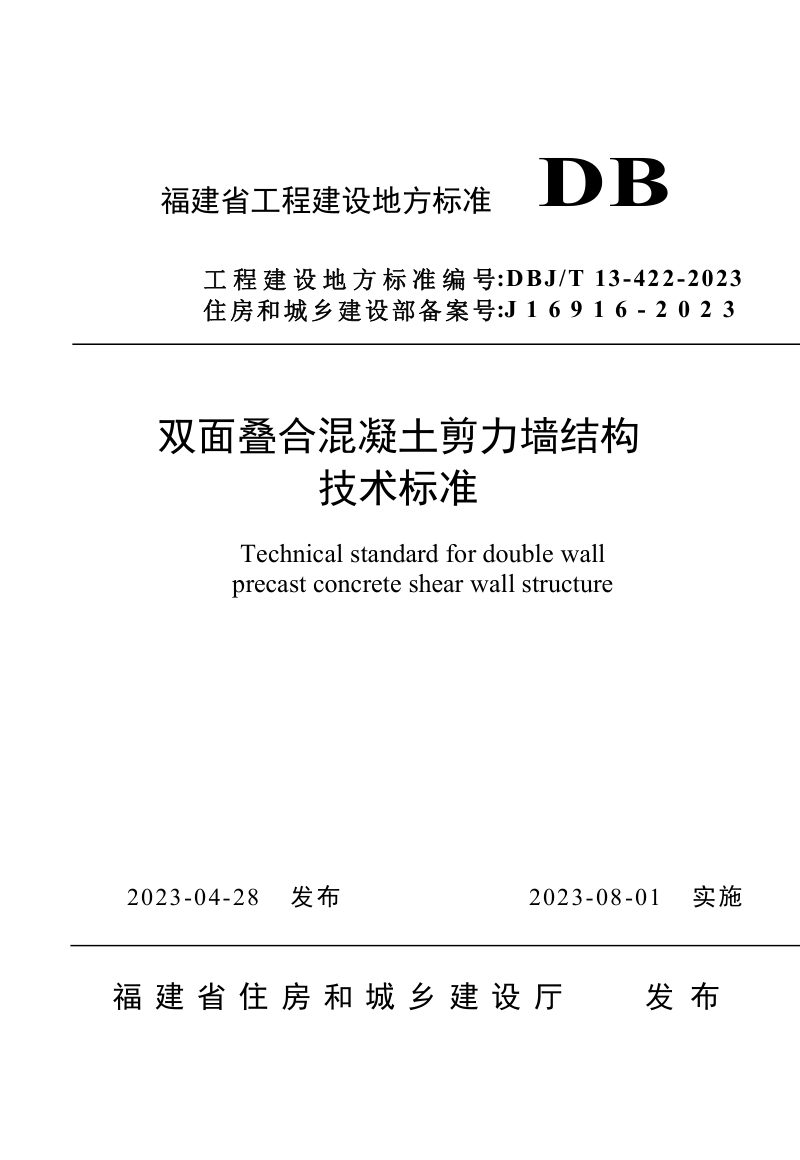

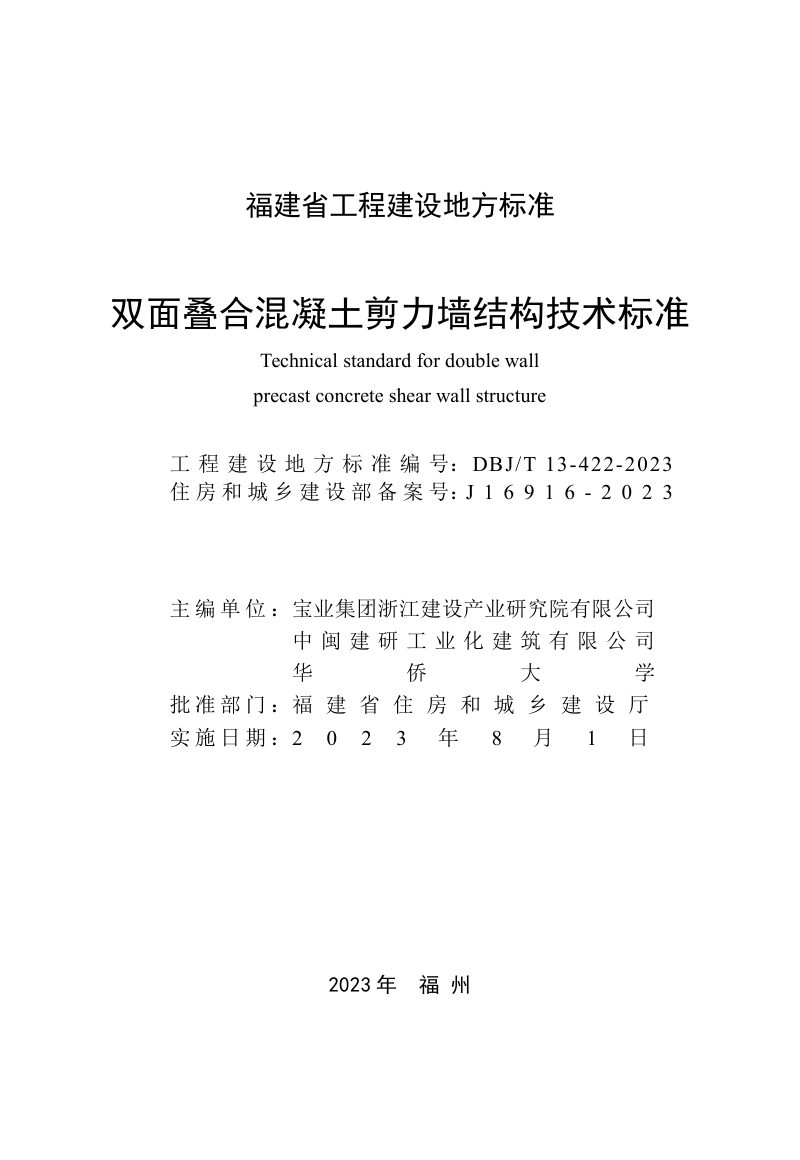

本标准作为福建省工程建设地方标准，系针对双面叠合混凝土剪力墙结构而制定的专用技术规范。本技术标准系统规定了该类装配整体式结构从设计、构件制作与运输、施工安装直至工程验收的全过程技术要求，旨在实现安全适用、技术先进、经济合理、确保质量的总体目标。本标准适用于福建省抗震设防烈度为6度、7度的民用房屋建筑，主体结构体系由预制双面叠合剪力墙与叠合楼板经现场后浇混凝土形成整体，涵盖材料性能、结构分析、截面设计与连接构造、生产施工及质量验收等完整技术环节，为双面叠合剪力墙结构在福建省的推广应用提供统一的技术依据。
本标准明确了双面叠合剪力墙结构的最大适用高度、高宽比及抗震等级等基本规定。材料方面，要求预制墙板与叠合楼板混凝土强度等级不低于C30，后浇混凝土宜采用自密实混凝土，且强度不应低于预制部分。钢筋桁架作为内外叶预制板的连接件，对其弦杆与腹杆钢筋的牌号、直径及构造作出了详细规定。结构分析可采用与现浇混凝土结构等同的方法，但对抗侧力构件的地震内力提出了适当的放大要求。
本技术标准对双面叠合剪力墙的墙肢截面设计与连接构造进行了重点规定。要求剪力墙截面总厚度不宜小于250mm，内外叶板均不小于50mm，中部空腔不小于100mm。正截面受压、受拉及斜截面受剪承载力均给出了明确计算公式与适用范围。连接设计方面，规定水平接缝高度为50至70mm，竖向连接钢筋锚固长度不应小于1.2倍抗震锚固长度，并对约束边缘构件、构造边缘构件以及各类墙体交界处的水平连接配筋方式与构造要求进行了详尽的图示与条文规定，确保结构的整体性能。
本标准规定了预制构件应采用移动式机组流水线生产，对模具、钢筋加工、成型养护、脱模强度及运输堆放均提出了具体要求。施工安装部分要求编制专项施工方案，明确了预制墙板与楼板的安装流程、临时支撑设置及后浇混凝土的浇筑工艺。特别强调双面叠合墙板空腔内混凝土应分层连续浇筑并振捣密实，墙板底部水平拼缝处混凝土必须浇筑密实且强度达标。临时支撑拆除需在后浇混凝土达到规定强度后进行。
