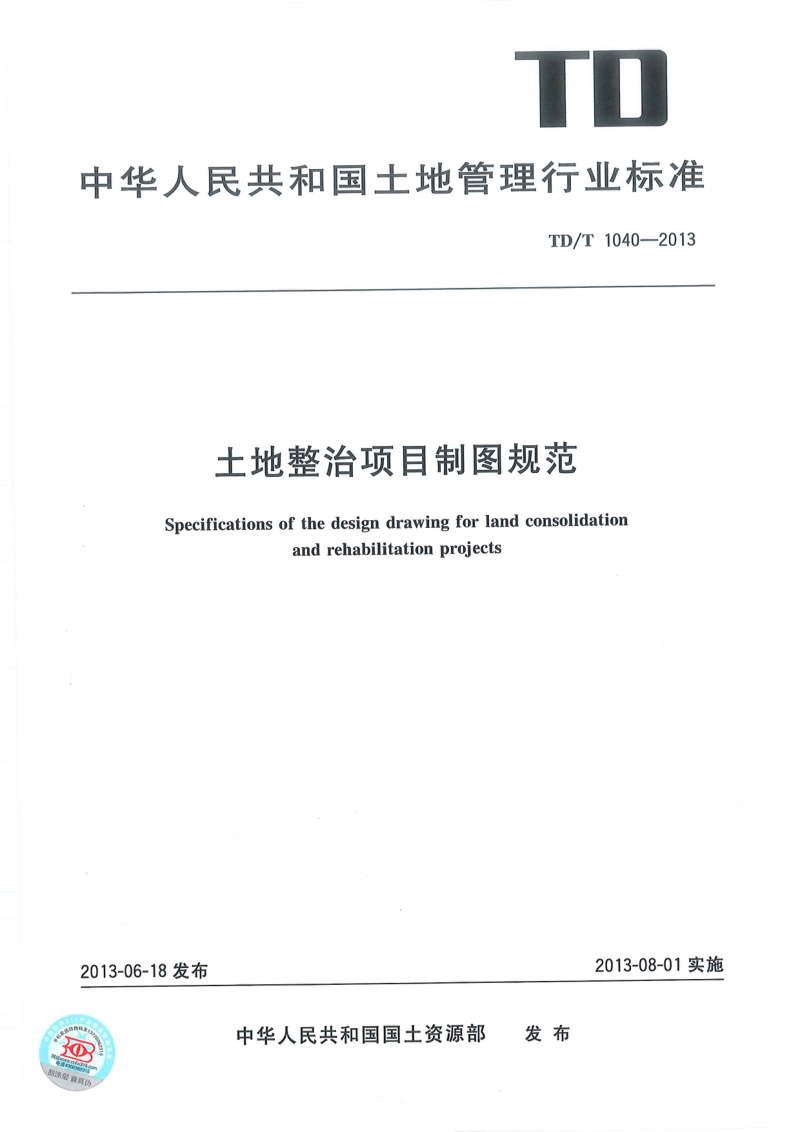

《土地整治项目制图规范》TD/T 1040-2013

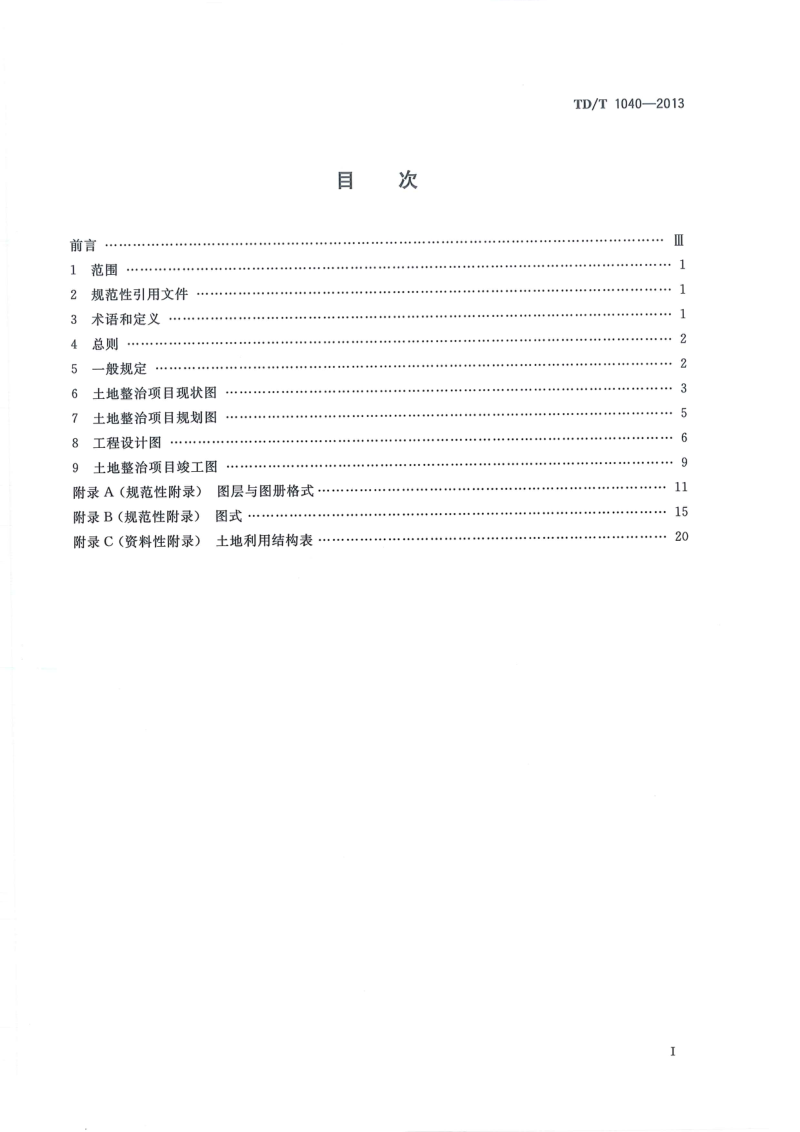

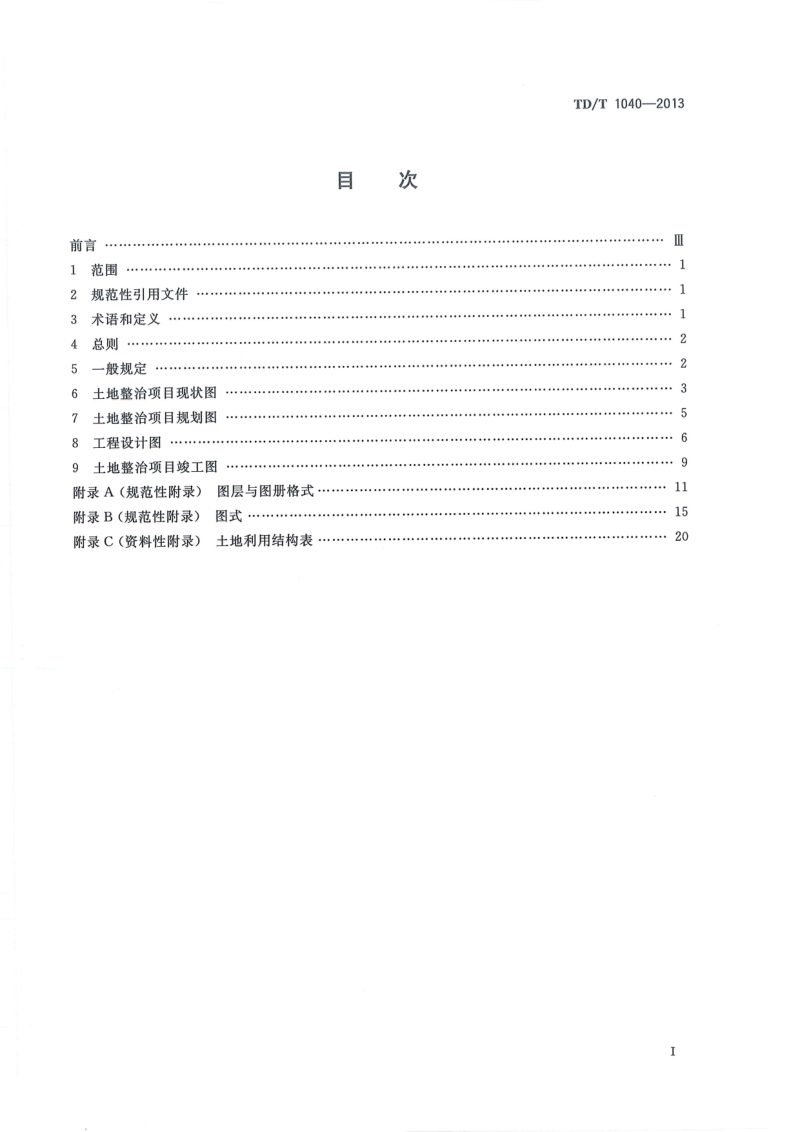

本规范规定了土地整治项目图件编制的统一规则，涵盖现状图、规划图、工程设计图和竣工图四大类图件的内容、表达要素及制图要求。本规范明确了一般规定，包括坐标系统采用1980西安坐标系和1985国家高程基准，比例尺依据地形地貌和项目规模确定，以及图纸幅面、图面配置、注记等基础性要求。在此基础上，本规范分别对四类图件的制图要素进行了详尽规定：现状图需反映地貌、土地利用现状及基础设施现状；规划图以现状图为基础，表达规划后的土地利用布局和各类工程布局并建立编号规则；工程设计图涵盖土地平整、灌溉排水、田间道路、农田防护等各专业工程的图纸绘制标准；竣工图则用以反映项目实施后的实际状况。

制图基础规定

本规范对土地整治项目制图的坐标系统、比例尺、图纸幅面、图面配置及注记等作出统一规定。坐标系采用1980西安坐标系，高程基准为1985国家高程基准，投影方式为高斯-克吕格投影。现状图、规划图、竣工图的比例尺按照项目规模和地形条件在1:1000至1:5000之间选取，并保持三者一致。图纸幅面可根据内容灵活加长加宽，图面须配置标题栏、指北针、图例及土地利用结构表等辅助图表，注记则需遵循清晰可读、不压盖主要地物的原则。

各阶段图件表达要求

本规范区分了项目不同阶段的图件表达重点。现状图以地形图和土地利用现状图为基础，着重绘制地貌、地类及灌溉、排水、道路、防护林等基础设施现状。规划图在现状图基础上标注土地平整区域、新增耕地、水源工程、渠道沟系、道路网络及防护工程，并对新建、改建、扩建设施加以区分，同时建立田块、渠道、沟道、建筑物和道路的统一编号规则。竣工图以规划图为底图，突出反映实施后的土地利用布局和已建工程，要求对原规划内容作淡化处理，并编制实施前后土地利用结构对比表。

工程设计图专项规定

本规范将工程设计图按工程类型划分为土地平整、灌溉与排水、田间道路、农田防护与生态环境保持等专业图件。每类工程图均规定了具体的图幅、比例、标注内容及深度要求，如梯田设计图需体现埂坎断面，明渠和明沟需绘制横纵断面图，水闸、渡槽、倒虹吸、农桥等渠系建筑物需提供平面、剖面及配筋图，田间道需绘制纵横断面图并标注路面路基材质。本规范还要求每类建筑物编制工程量表和用材量表，标注设计标准和施工注意事项。
