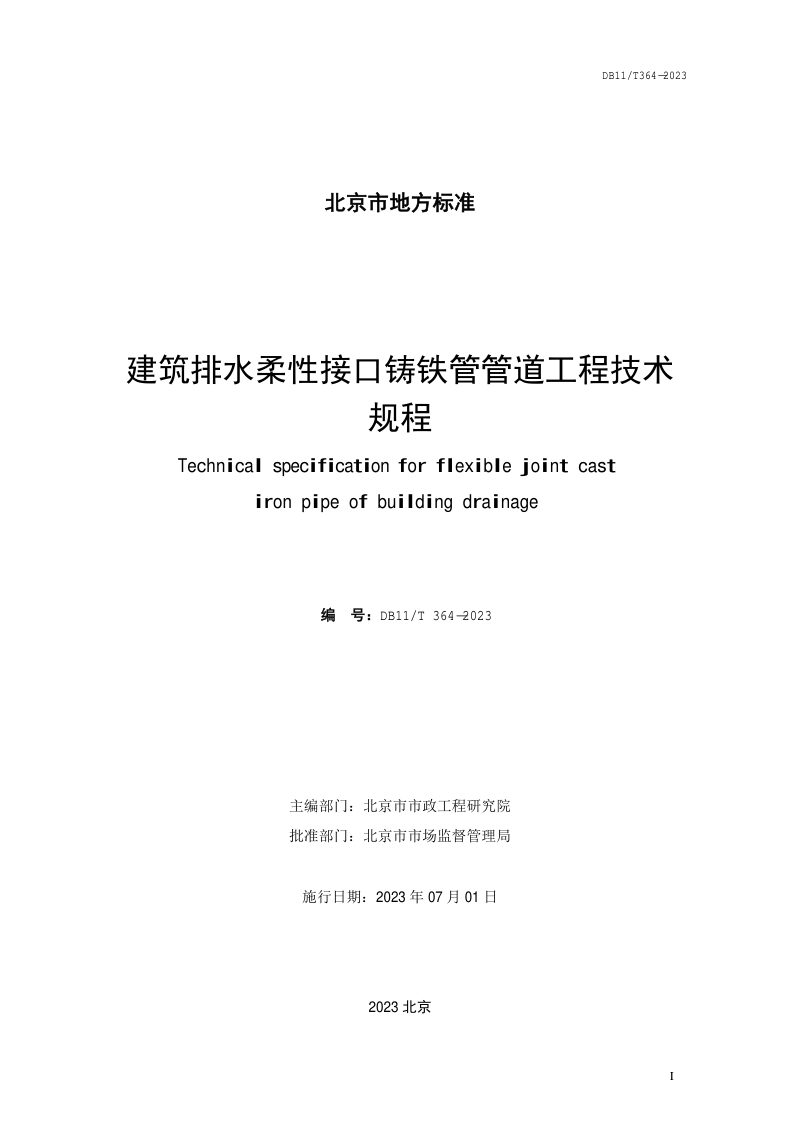

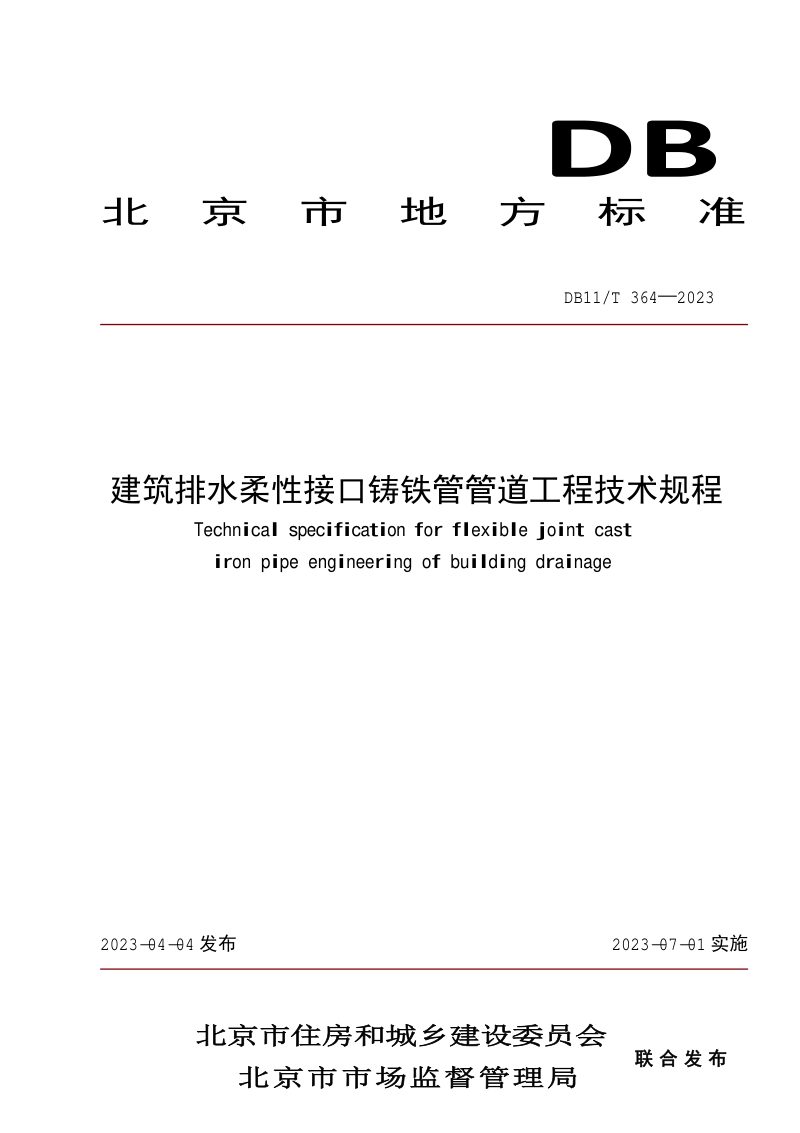

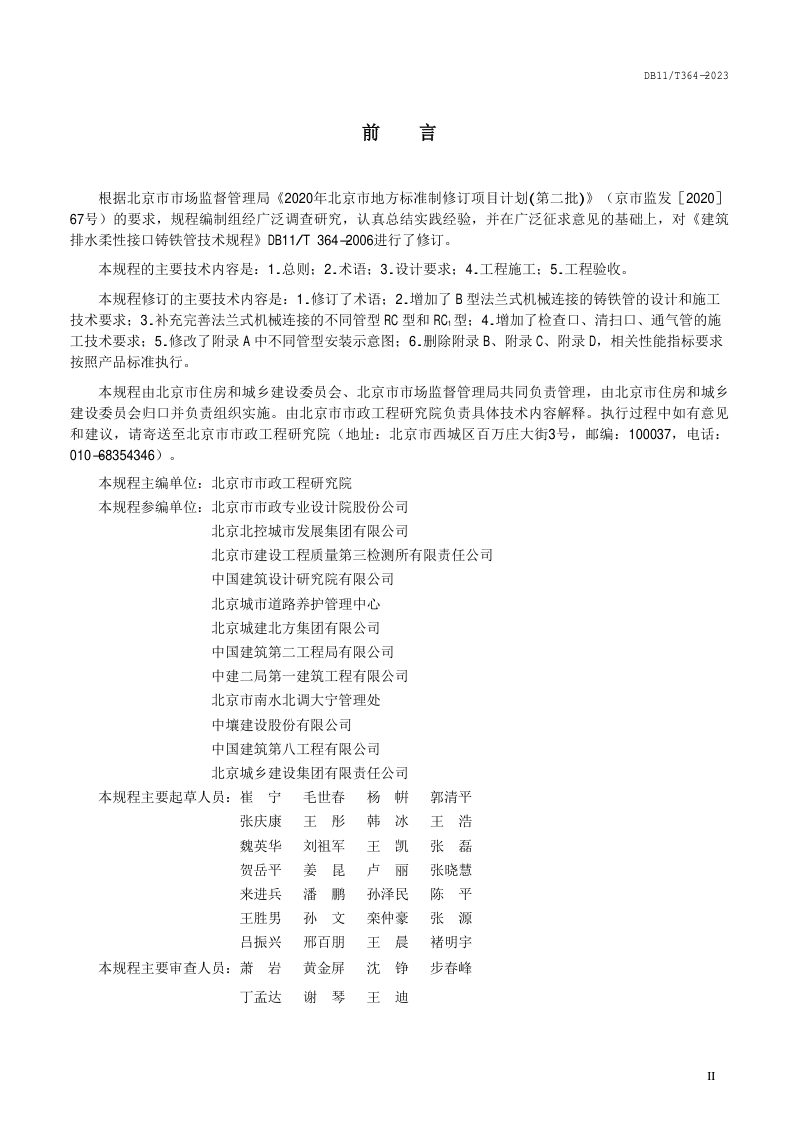

本规程是对《建筑排水柔性接口铸铁管技术规程》DB11/T364-2006的全面修订，适用于北京市新建、改建、扩建及维修养护工程中口径为DN50mm~DN400mm的建筑排水柔性接口铸铁管管道工程的设计、施工与验收。本规程系统规定了W型、W1型卡箍式和A型、RC型、B型、RC1型法兰机械式连接铸铁管的技术要求，特别增加了B型法兰式机械连接的设计施工内容，并补充完善了检查口、清扫口、通气管的施工技术细节。在材料方面，本规程强调管材、管件及附件须符合现行国家及行业标准，且明确了内外表面防腐涂层干漆膜厚度不应小于70μm。在设计环节，本规程从管道选型、水力计算、敷设间距、穿越结构处理到抗震加固措施均作出具体规定；在施工环节，详细给出了不同类型接口的连接步骤及支墩、支架的设置要求；在验收环节，则明确了灌水、通球、通水等现场试验的合格标准。
本规程涵盖生活排水、雨水、无侵蚀性废水及通气管道系统，明确将铸铁管分为卡箍式（W型、W1型）和法兰机械式（A型、RC型、B型、RC1型）两大类。规程建议暗设管道（如埋地或填层内）优先选用法兰机械式并做接口封闭，明设管道则优先选用外形美观、节省空间的卡箍式。当建筑高度超过250m时，除满足本规程外，还须进行专题研究与论证。
施工过程中，管道切割须保证断面与轴线垂直并打磨光滑。针对不同类型接口，规程分别详述了安装步骤：卡箍式连接强调密封橡胶套的正确套入与卡箍螺栓的交替锁紧；法兰机械式连接则要求插口按承口深度预留5mm安装空隙，并严格按对角线方向逐步拧紧螺栓。同时，规程规定管道不得作为拉攀、吊架使用，敞口须及时封堵，穿越防火墙须用防火材料填缝。
管道系统须按施工进度分阶段进行现场试验。隐蔽或埋地管道在隐蔽前必须进行灌水试验，要求满水稳定后观察15分钟，水面不降且无渗漏方为合格。排水主立管和横干管须进行通球试验，球径不小于管径的三分之二，且通球率须达100%。此外，立管底部与排水横管转弯处须设置支墩或采取固定措施，高层建筑可采取降噪消音及柔性减震连接。
