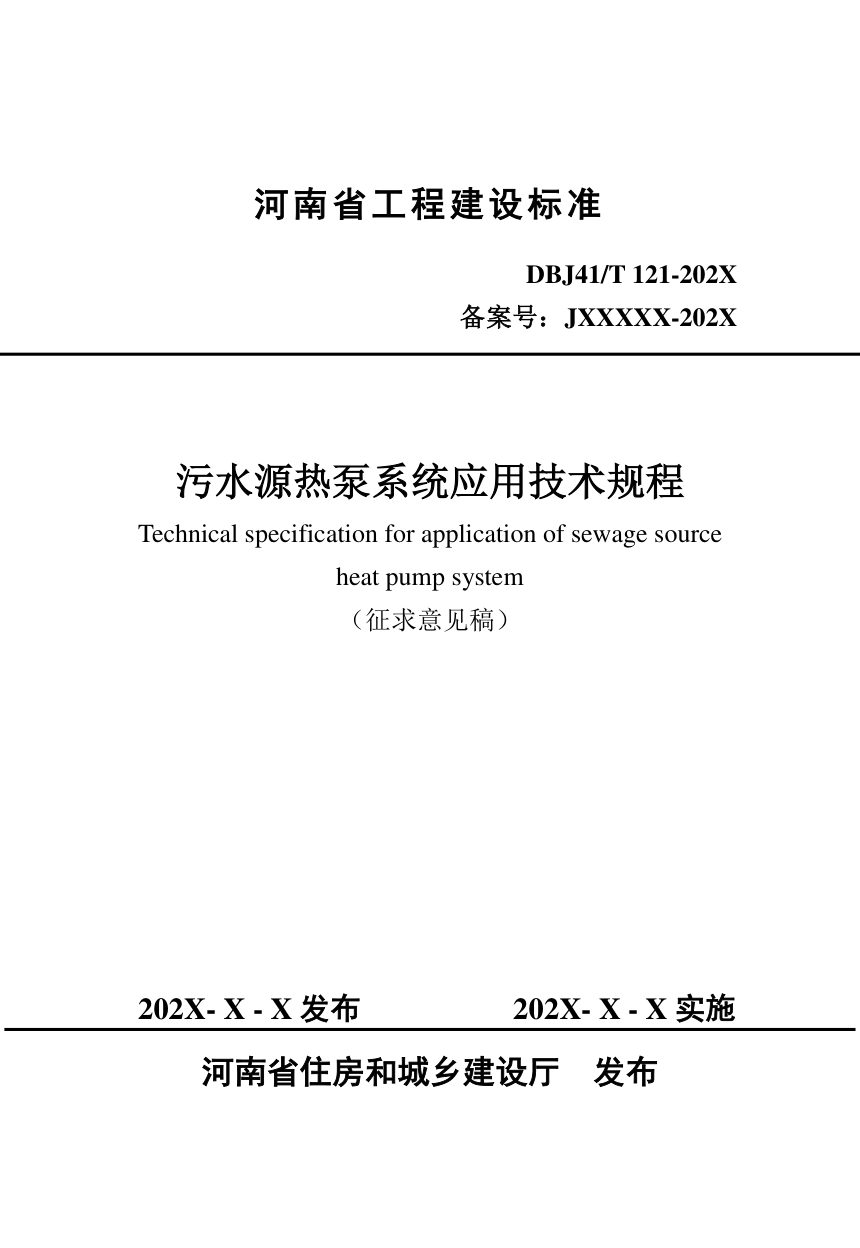

河南省《污水源热泵系统应用技术规程》（征求意见稿）

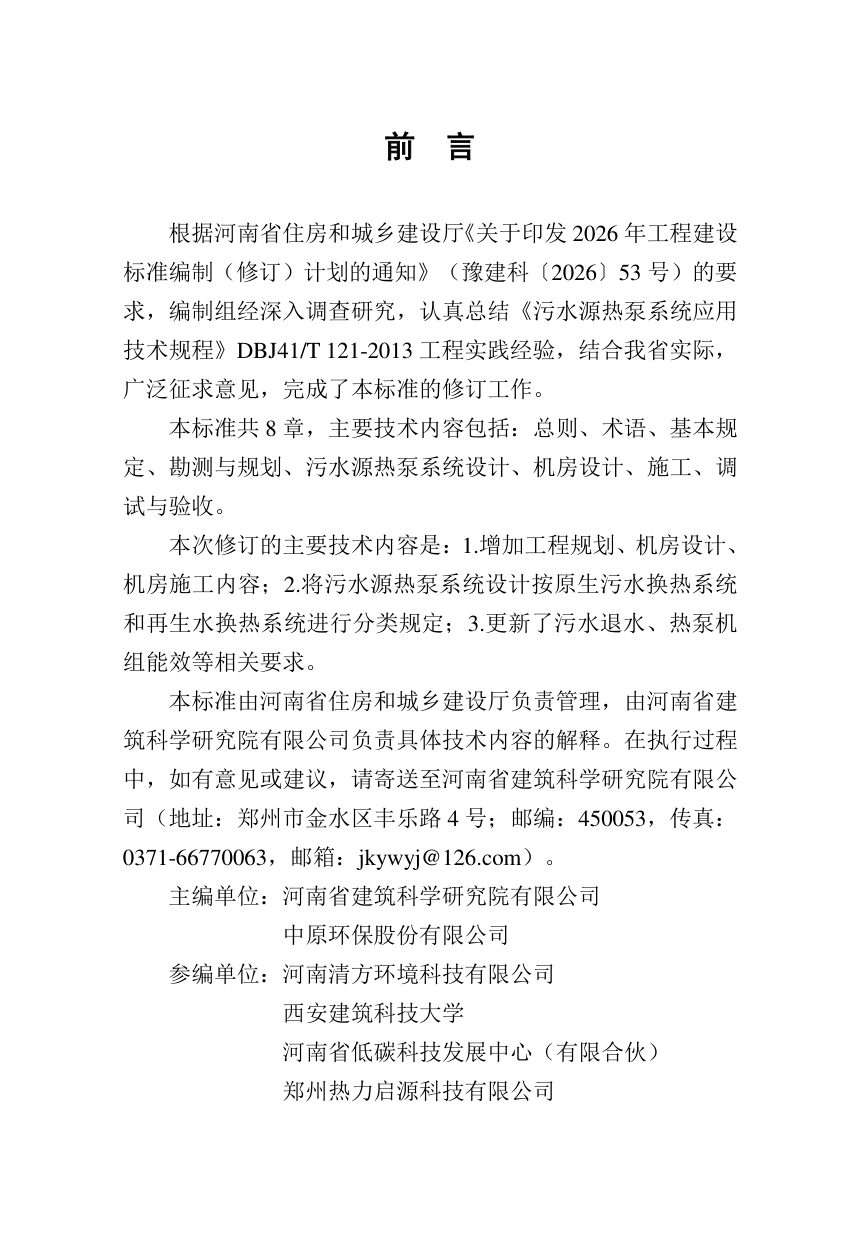

本次修订在2013版基础上重构了污水源热泵系统的技术框架，新增勘测与规划、机房设计、机房施工三章，并将系统设计按原生污水与再生水两类换热系统分别规定，更新污水退水与机组能效要求，适用于河南省民用建筑以城市原生污水及再生水为低位热（冷）源的供热供冷工程。

系统形式与污水资源评价

原生污水必须采用间接式系统，再生水水质满足机组要求时宜用直接式、否则用间接式。设计前须编写污水资源评价报告，原生污水应实测夏冬两季最热、最冷月不少于连续15天的逐时水温、流量、水质数据，再生水则通过污水处理厂获取全年逐时数据。

取退水与换热系统设计

原生污水退水须排至取水口下游，两者间距不小于取水口直径的20倍；重力流取退水管径不宜小于300mm、流速不小于0.6m/s，压力流管径不宜小于150mm、流速不小于0.7m/s。供热半径不宜大于3.0km，供冷半径不宜大于1.5km。复合能源系统中传统能源调峰占比不宜大于40%，机组不宜少于2台。

机房与自控

机房宜分设取水泵房、机组间、换热间、值班室、变配电间和控制间，原生污水换热器须设独立换热间。换热间平时换气不小于6次/h、事故通风不小于12次/h，并联动可燃及有毒气体报警；取水泵房通风不宜小于8次/h。系统应设冷热量与分项用电计量，源水侧循环泵宜变频，并设温度联锁保护。

施工与验收

管道安装执行GB 50268并做水压试验，取水泵平面位置与标高允许偏差±10mm，机组水平度允许偏差1/1000，隔振器压缩量偏差不大于2mm。系统调试须分冬夏两季进行，联合试运转不少于8h，竣工验收前应按供热或供冷工况实测运行性能。
