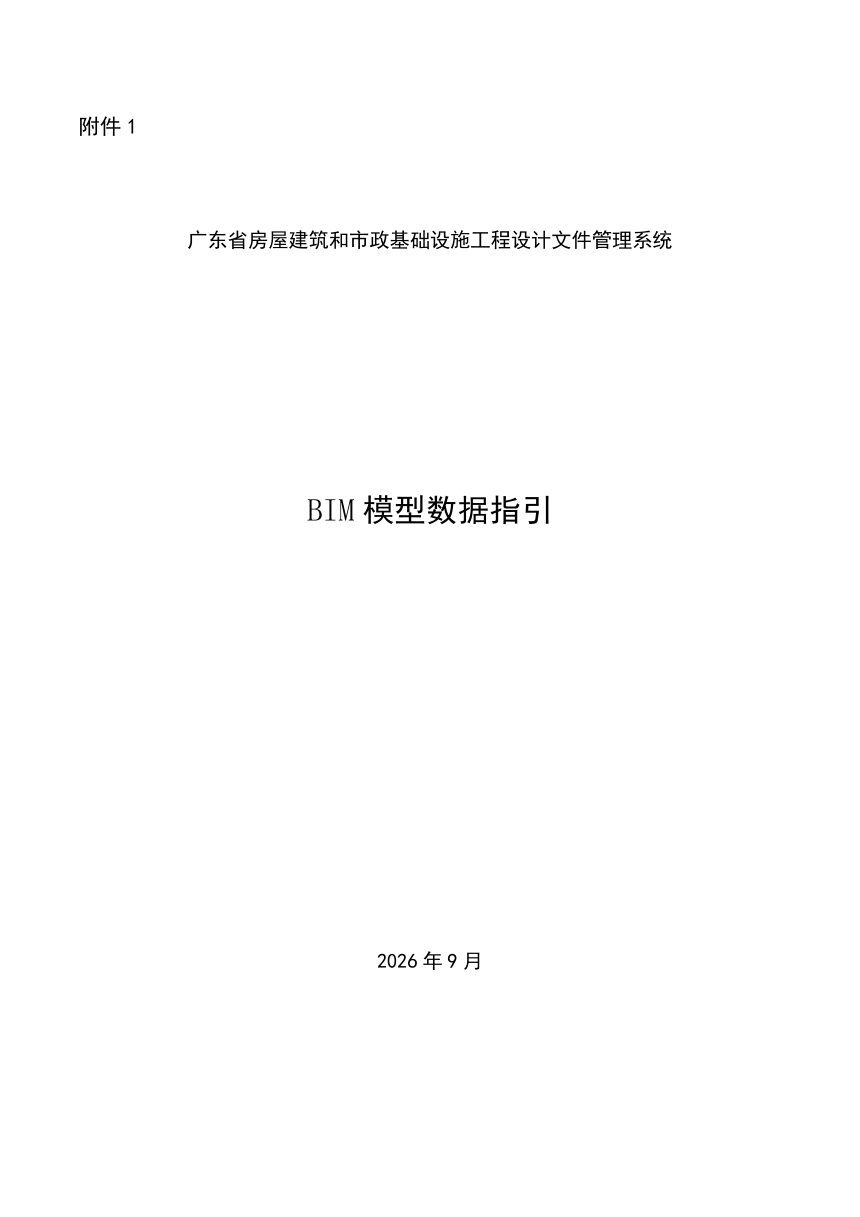

广东省房屋建筑和市政基础设施工程施工图BIM模型数据指引

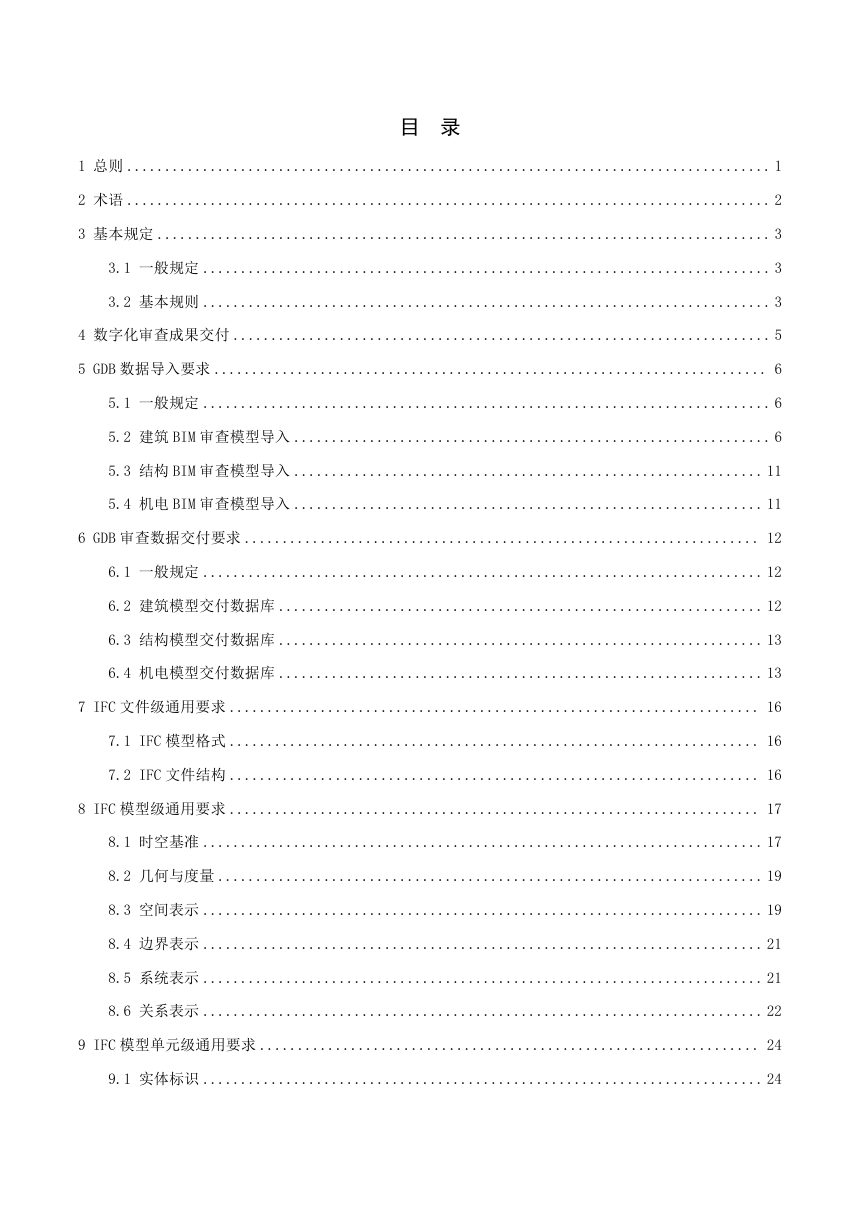

本指引面向广东省房屋市政工程施工图BIM审查，统一模型数据在建立、导入、交付三个环节的技术要求，配套省设计文件管理系统，支持GDB与IFC两类数据交付。GDB部分按建筑、结构、机电三专业分别规定审查模型导入内容与交付数据库表项，并给出空间变换矩阵与UTF-8字符约束；IFC部分按文件级、模型级、单元级三层提出格式版本、时空基准、空间与关系表达、实体标识及图形属性要求。本指引与《BIM模型交付指引》《BIM模型审查技术指引》配套使用，并与GB/T 51447-2021、ISO 16739-1:2024衔接。

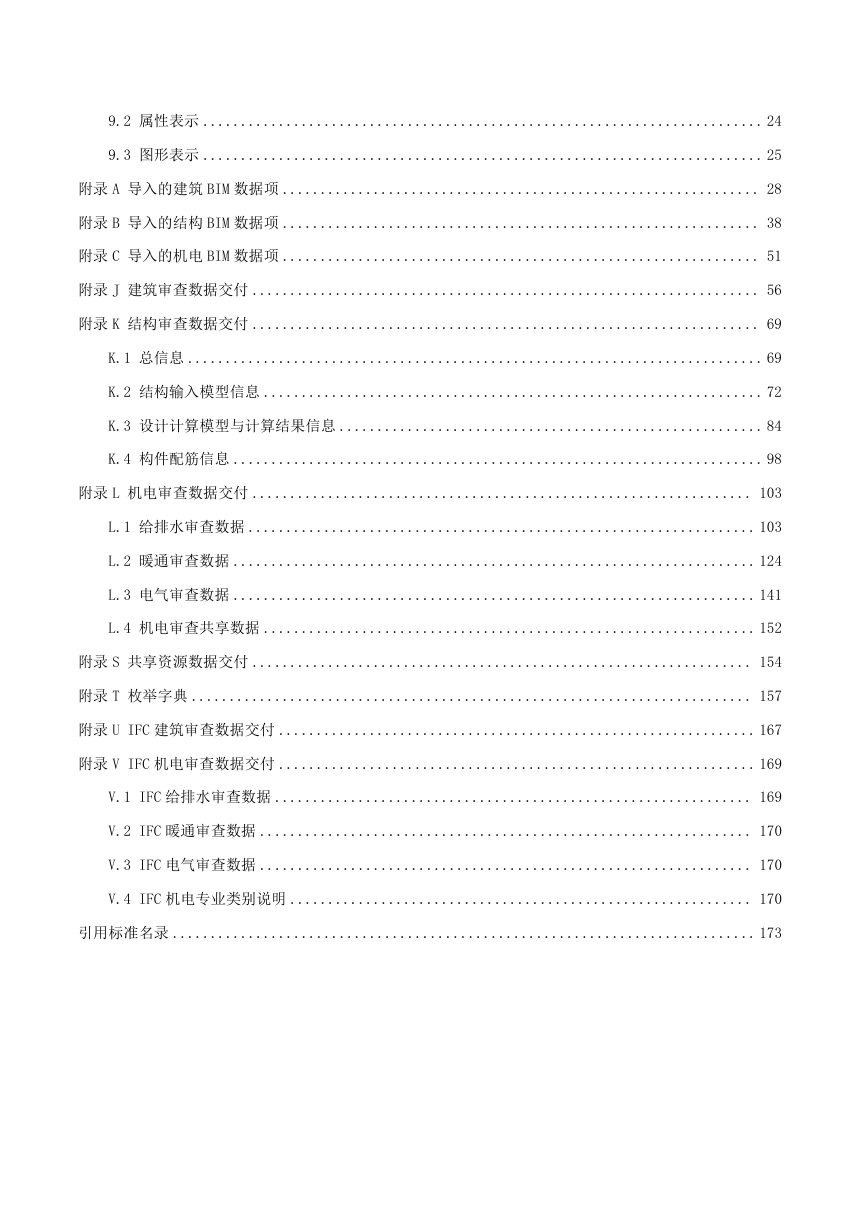

两类数据文件的分工

GDB数据文件采用开源数据库SQLite记录，是面向施工图审查条文目标定义的最小数据集，按建筑、结构、机电三专业分别规定导入数据项与交付数据库表项，附录A至C、J至L、S至V给出数据表与枚举取值。IFC数据文件须符合GB/T 51447-2021与ISO 16739-1:2024，建筑领域强制IFC4.0及以上，市政与基础设施领域使用IFC4×3及以上，交付采用.ifcZIP压缩格式。

导入环节的专业数据要求

建筑单体模型应包含单体信息、构件集、空间区域与楼层信息；结构模型应包含总体信息、构件集、截面、荷载与构件配筋信息；机电模型按给排水、暖通、电气分别规定构件集、设备信息与楼层信息，并明确各数据项对应的附录表编号，其中给排水、暖通、电气构件数据项分别对应附录L.1至L.3。

时空基准与几何表达

模型应采用CGCS2000平面坐标系统与1985国家高程基准，同一项目所有专业、所有阶段须保持一致；广东省内平面坐标X取2300000~2700000、Y取300000~800000，采用高斯-克吕格投影统一3°带。IFC模型应通过IfcProjectedCRS与IfcMapConversion定义地理参考，时间基准采用公历纪元和北京时间，几何表达上下文标识符可取Axis、Body、Box、FootPrint。

实体标识与属性挂载

模型构件须严格按GB/T 51447-2021采用标准IFC实体类型，门、窗、墙、板、梁、柱分别对应IfcDoor、IfcWindow、IfcWall、IfcSlab、IfcBeam、IfcColumn，严禁统一以IfcBuildingElementProxy导出。属性信息采用IfcPropertySingleValue存储、IfcPropertySet分组、IfcRelDefinesByProperties挂载，构件及其子构件须导出规定基础属性，以满足施工图BIM条文审查的数据校验要求。
