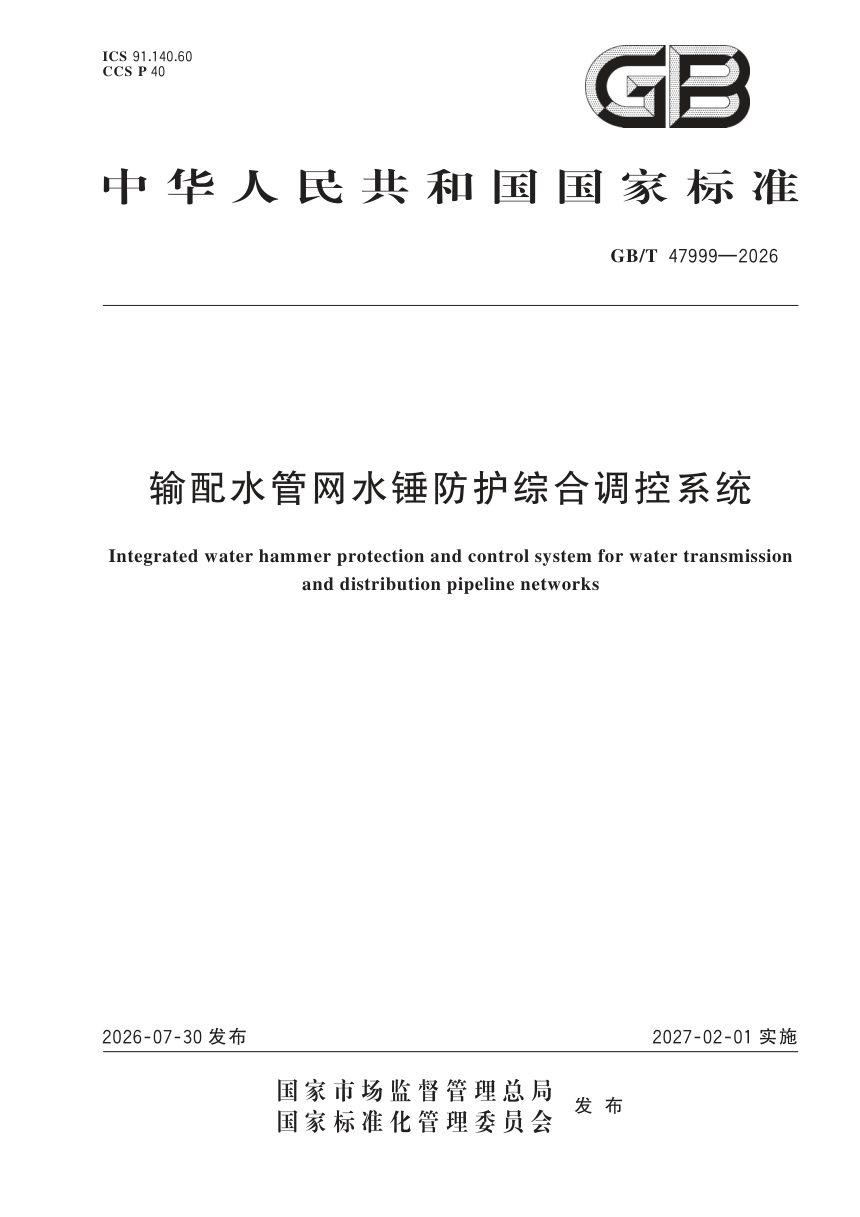

《输配水管网水锤防护综合调控系统》GB/T 47999-2026

本标准针对输配水管网水锤防护，规定了综合调控系统的一般要求、系统架构及功能和系统配置，适用于城镇供水、建筑给水、引调水、工业给排水等管网。其核心思路是以稳态与瞬态水力模型为计算基础，通过控制策略库管理和安全校核，实现从监测、分析到控制、评估的全过程调控。

三层架构与功能分工

系统由设备层、平台层和应用层构成。设备层含网络、控制及监测设备，控制设备须具备远程控制与边缘计算能力；平台层含基础数据库、专用数据库、控制策略库以及稳态水力模型、瞬态水力模型和控制策略寻优算法；应用层负责数据管理、模型管理、综合调控和运行管理。综合调控按“工况需求—稳态模拟—控制算法—瞬态安全校核—执行—效果评估”的流程运行，控制策略执行可采用自动或人工方式，评估结果回写控制策略库。

水力模型与风险分级管理

新建、修复及更新改造管网时应同步更新维护水力模型；对计算结果有影响的管道粗糙度系数、水锤波速、水力组件阻力系数及特性曲线等参数，修正周期不超过6个月。运行中须针对停泵、启泵、关阀、开阀、正常运行及流量调节六类操作开展水锤分析与风险评估，风险分级在工程无特定要求时按 GB/T 45413—2025 表4执行，低、中、高等级风险工况应优化防护至正常等级。

系统配置与设备合规

硬件配置涵盖监测、控制、网络三类设备，压力计、流量计、液位传感器、控制器、人机界面、不间断电源及网络安全设备分别须符合 GB/T 18806、GB/T 17288、GB/T 15478、GB/T 15969.2、GB/T 4205、GB/T 7260.3、GB 40050 和 GA/T 1177 的规定。软件应采用实时数据库和水力学机理模型，具备兼容性与扩展性，并能对接工程上层管理平台。附录A、附录B分别给出六类工况的水锤分析内容和风险评估分级方法，供工程实施参照。
