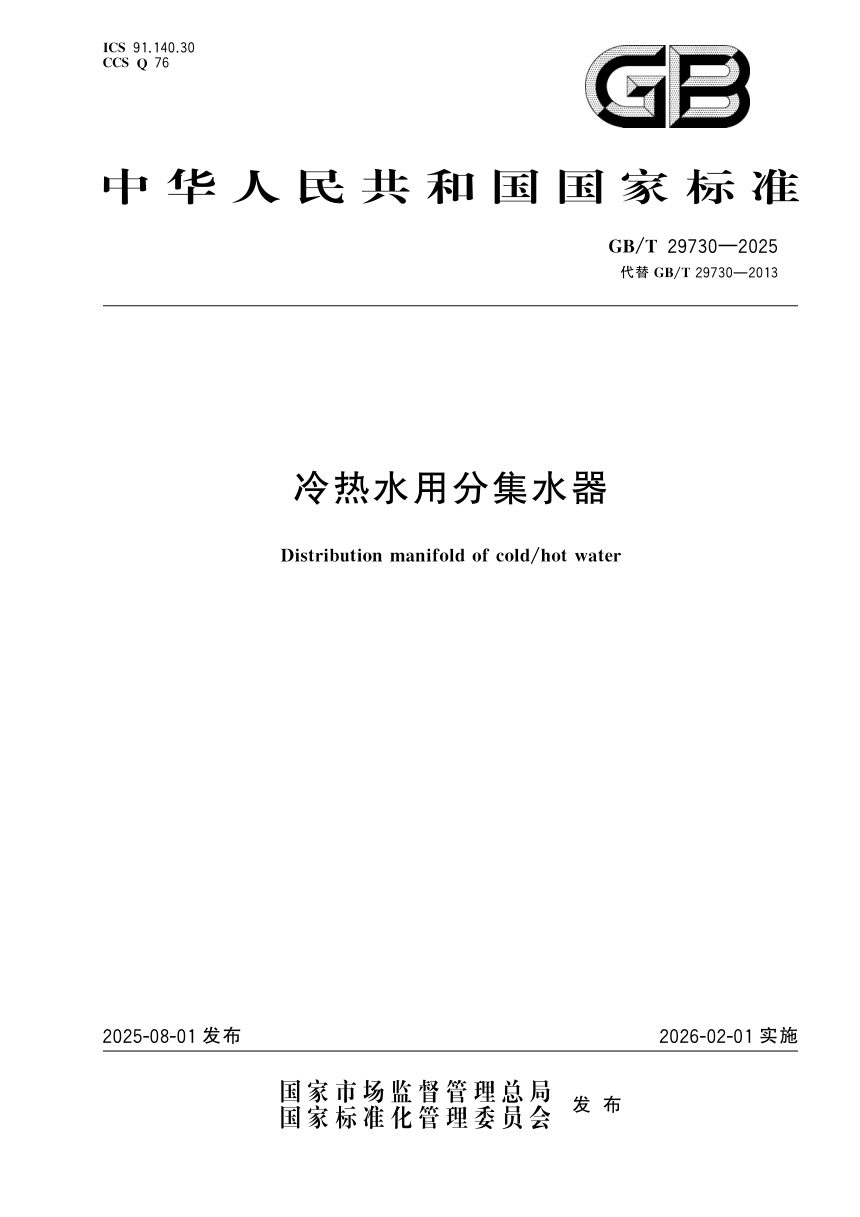

《冷热水用分集水器》GB/T 29730-2025

本文件是对GB/T 29730—2013的第一次修订，面向民用建筑和工业建筑附属建筑物冷热水供冷供暖系统中的分集水器，不含制冷机房或供热换热站内的大型分集水器。修订重点在于补齐执行器、耐腐蚀、抗扭、耐拉拔和启闭性能等要求，并细化了试验方法与检验规则。

适用范围与产品分类

分集水器由分水器主体、集水器主体、调节阀、通断阀和支架等构成，按主体材质分为铜合金、不锈钢和塑料三类，按连接方式分为内螺纹、外螺纹和法兰。主管公称尺寸宜为DN20、DN25、DN32和DN40，对应支管数量分别不宜大于3路、4路、8路和12路。铜合金和不锈钢分集水器工作压力不应大于1.0 MPa，介质温度范围-10℃～95℃；塑料分集水器指标由制造商明示。

材料、结构与执行器要求

铜合金机加工用材和热锻用材应满足GB/T 1220或GB/T 4423，主体铅黄铜材质不应低于HPb59-1；不锈钢主体材料应符合相应不锈钢标准要求；塑料主体涵盖PE、PP、PB、ABS、PE-RT、PVDF、PA、PPSU、聚苯醚或改性聚苯醚。密封圈参照附录B的三元乙丙橡胶验收方法。固定支架与主体接触部分应有橡胶垫片，支架镀锌或化学镀层需满足相应防腐标准。本文件新增了电热执行器和电动执行器的一般要求，分别引用GB/T 22771和GB/T 37393等标准。

性能指标与试验方法

外观要求主体表面光洁无裂纹、砂眼、锈蚀等缺陷。耐腐蚀方面，酸洗或抛丸件经中性盐雾试验后不低于GB/T 6461—2002的8级，电镀件经乙酸盐雾试验后不低于相应等级。气密性试验在20 kPa±10 kPa和明示工作压力的1.5倍气体压力下均不得渗漏；压力强度要求液体介质1.5倍和气体介质1.1倍工作压力下无渗漏或影响性能的形变。水力平衡性能以支管流量最大值与最小值之比控制，流量调节性能对调节阀30%和50%开度流量作出限定，流量系数实测值与名义值偏差不应大于10%。新增抗弯、抗扭、耐拉拔和启闭性能：手动通断阀启闭5000次无泄漏，自动通断阀启闭10万次无泄漏。

检验规则与标志贮存

检验分出厂检验和型式检验。出厂检验按同类别、同品种、同型号组批，特殊检验水平、正常检验一次抽样，AQL为6.5，所有项目合格则判批合格。型式检验在新产品定型、结构材料工艺重大修改、正常生产每两年、停产半年恢复生产、出厂检验与上次型式检验差异较大及监督抽查要求时进行，抽样应从出厂检验合格品中抽取，不合格项加倍复检仍不合格则判该批不合格。产品标志需标注企业名称或商标、规格型号、工作压力和工作温度、生产日期或批号，使用说明书应明示控制阀通断阀或执行器的常开常闭状态及调节阀固有流量特性。
