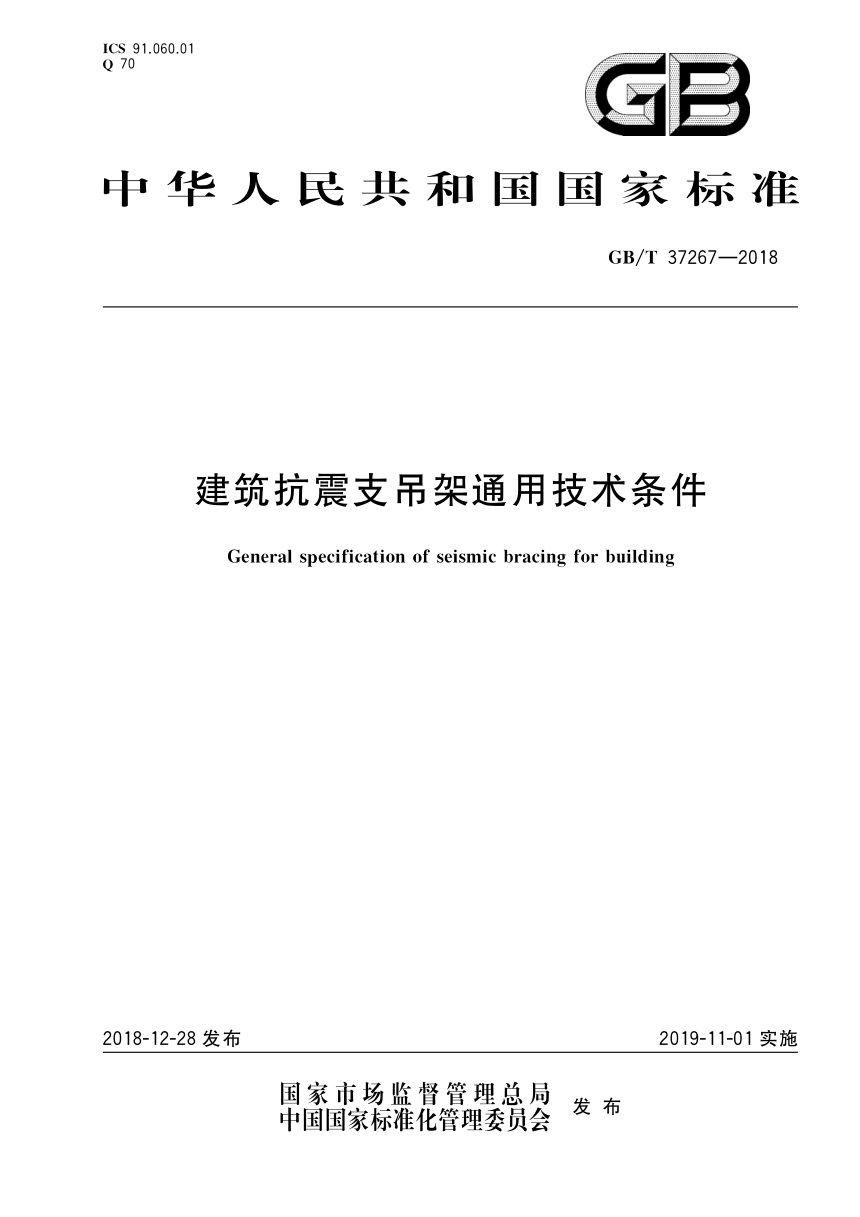

《建筑抗震支吊架通用技术条件》GB/T 37267-2018

本标准规定建筑抗震支吊架从材料、构件、组件到试验、检验、包装贮存的通用技术条件，适用于抗震设防烈度6度～9度地区建筑给排水、供暖通风与空调、电气、燃气、消防等系统的设计、制造与检验。核心思路是以构件与组件的力学、耐久性能指标约束产品质量，用统一试验方法和检验规则保证可验证。

构件材料与连接构造

抗震支吊架由锚固体、加固吊杆、抗震连接构件及抗震斜撑组成，分侧向与纵向两类。主体材料采用Q235 B级及以上碳钢或不锈钢；与混凝土结构连接须用扩底锚栓或特殊倒锥形胶粘型锚栓，与钢结构连接须用专用连接件；管道连接构件须设绝缘降噪衬垫，衬垫采用氯化丁基橡胶或三元乙丙橡胶，且不得与管道发生电化学腐蚀。同一构件应满足互换性，不得选配组装。

尺寸与表面处理限值

抗震连接构件及管道连接构件板材厚度不小于5 mm，抗震斜撑槽钢或钢管厚度不小于2 mm。表面处理按工艺分级控制：镀锌层不小于5 μm，热浸镀锌不小于60 μm，锌铬涂层不小于8 μm，环氧喷涂不小于70 μm。

组件性能与试验

抗震连接构件和管道连接构件在额定荷载下保持1 min无明显变形，加至1.5倍额定荷载不滑脱。组件循环加载在0.1 Hz下经15次等幅加载后按(15/14)^1/2倍递增，递增不少于35次，位移不大于50 mm；疲劳试验200万次后无裂纹、明显变形及脱离；耐火时间不低于180 min；中性盐雾试验后不出现红锈。

检验与贮运

检验分出厂检验与型式检验，新产品定型、结构材料工艺改变、重大质量事故及年度例行时进行型式检验。型式检验随机抽样基数不少于10套、抽4套；出厂检验以每100套为一批抽5套，不足100套抽3套，少于10套全检。不合格允许加倍复检。贮存温度-20 ℃～+40 ℃，运输防雨防潮、装卸防剧烈撞击。
