河南省《装配式混凝土建筑设计深度标准》DBJ41/T367-2026

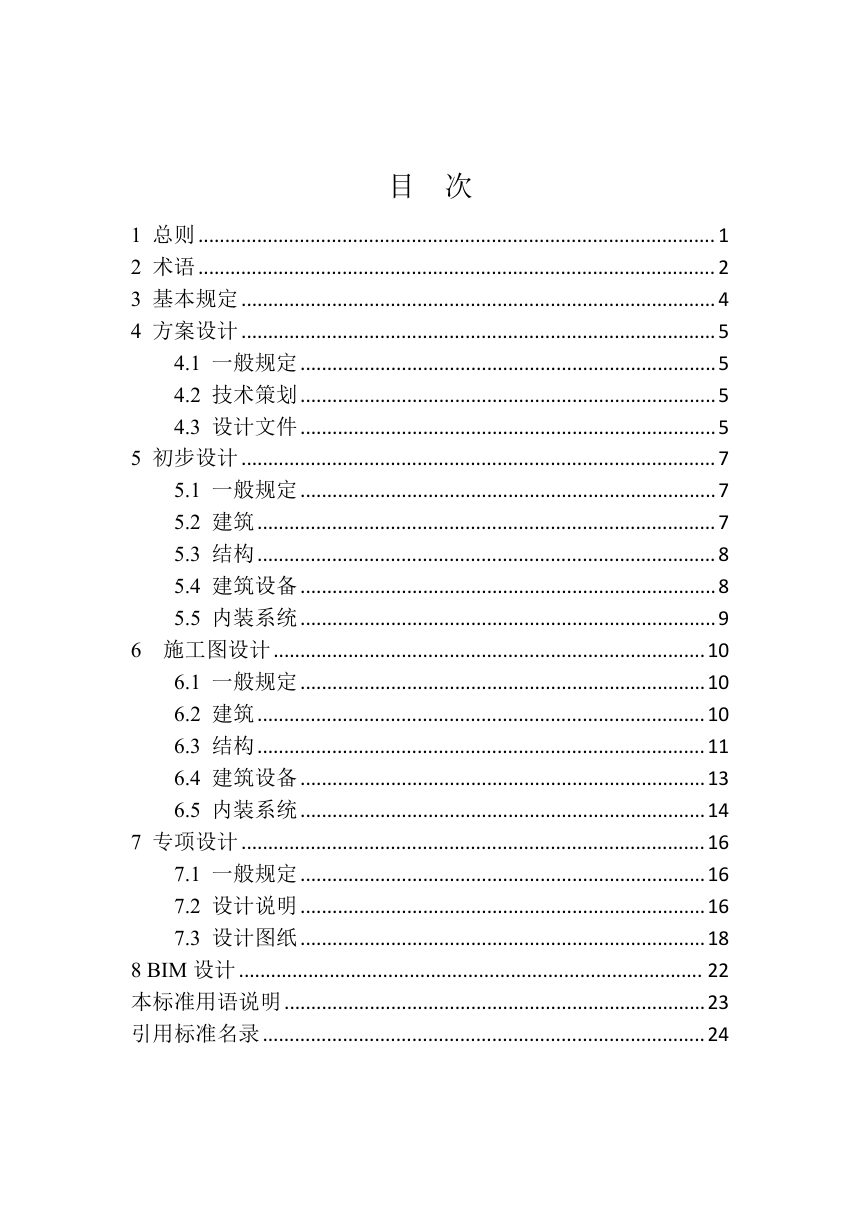

本标准针对河南省装配式混凝土建筑设计中长期存在的深度界定模糊、专业协同不足问题，统一了方案设计、初步设计、施工图设计、专项设计和BIM设计五个阶段的设计文件编制深度要求。标准以标准化设计、技术策划、协同设计为主线，强调少规格多组合原则，并将内装系统与BIM技术纳入各阶段设计成果。本标准适用于河南省装配式混凝土建筑各阶段设计文件的编制与审查。

分阶段控制设计深度

方案设计阶段须完成技术策划并明确结构体系、装配率和技术配置表，设计文件应含预制构件平面分布示意图。初步设计阶段要求建筑、结构、设备、内装四个专业同步提交设计说明与图纸，结构专业须标注预制构件种类、分布位置及连接节点详图。施工图设计阶段进一步要求提供装配率计算书与技术评分计算书，结构图纸须包含水平与竖向构件平面布置图、配筋图、节点构造详图及典型构件加工图。

专项设计深化预制构件

专项设计在已通过审查的施工图基础上进行预制混凝土构件深化设计，设计文件涵盖预制构件平面与立面布置图、墙身剖面图、索引详图、通用详图、装配图、预制构件加工图、金属件加工图和埋件定位图。设计说明须明确套筒灌浆料匹配试验、夹芯保温墙板拉结件性能、预埋件拉拔试验及构件翻转、运输、吊装各阶段施工验算等要求。

设备管线与内装协同

建筑设备专业在设计各阶段须明确管线在预制构件中的敷设方式与预留预埋定位，采用管线分离措施时须提供分离应用比例计算表。内装系统设计应与装配式混凝土建筑设计协同进行，施工图阶段须提交集成厨房、集成卫生间及干式工法相关设计图纸。

BIM应用贯穿各阶段

方案设计阶段宜采用BIM进行多方技术协同与三维可视化模拟，初步设计阶段用于预制构件构造关系分析、三维管线综合及构件清单与复用率统计，施工图设计阶段用于三维协同设计、净距分析与漫游复核，专项设计阶段用于预制构件深化设计，数据传输接口须满足生产与施工要求。
