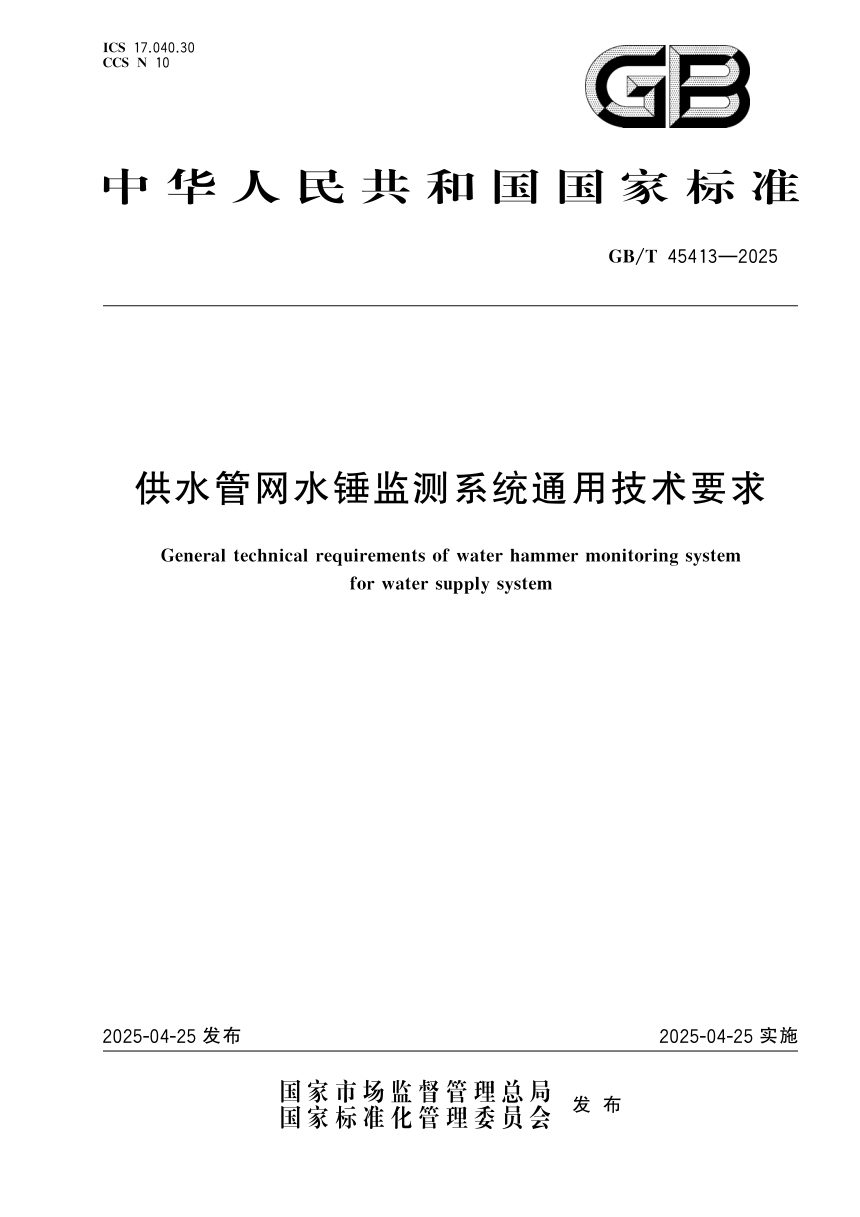

《供水管网水锤监测系统通用技术要求》GB/T 45413-2025

本标准针对城镇供排水、建筑给水、引调水、工业给排水、矿井排水及农业灌溉等有压输水工程，规定了水锤监测系统的功能、架构、设备性能与试验方法，按基本型、水力组件型、漏失型和复合型四类界定系统能力边界。

系统分级与架构

水锤监测系统按功能分为基本型、水锤-水力组件型、水锤-漏失型和复合型四类。基本型须具备水锤监测、风险等级评价和爆管监测功能，其余三类在此基础上分别增加水锤与水力组件成因分析、水锤对管网漏失影响分析或二者兼有的能力。系统架构由感知层、通信层、平台层和应用层构成，涵盖压力传感器、水锤监测单元、数据汇聚清洗、事件分析与告警等环节。

硬件与数据要求

压力传感器负压量程须达到工程要求，正压值不小于管道公称压力的规定倍数，响应时间不大于2ms；水锤监测单元模数转换位数和压力采集频率均有下限规定，防护、防爆、防雷及防浪涌按工程设计要求执行。数据采集覆盖水力运行参数、水力组件运行状态和漏失状态，汇聚时所有数据须时钟同步，最大误差小于规定值，并具备无效数据过滤与准确性校核能力。

监测点布设与性能指标

监测点宜设在管道局部高点、低点、变坡点、水锤防护组件处、控制阀前、重要地区或设施处、地质风险较大处及不同管材接口处。水泵出水总管、控制阀前及有弥合水锤风险的位置，传感器宜采用冗余设计。系统从有效信号接收到报警发出的完成时间、主功能画面响应时间及低中高等级水锤风险识别率均须满足规定限值。

试验方法

性能试验采用记忆型压力表作为对照组，以断电停泵产生水锤，比对试验组与对照组的水锤峰值偏差判定监测有效性；告警时效试验通过后台脚本统计风险分级告警用时；画面响应时间由请求、服务器处理、画面解析和网络传输四段时间累加计算；风险识别率试验要求低、中、高等级水锤试验次数不少于规定值，按有效监测次数与试验总数之比计算。
