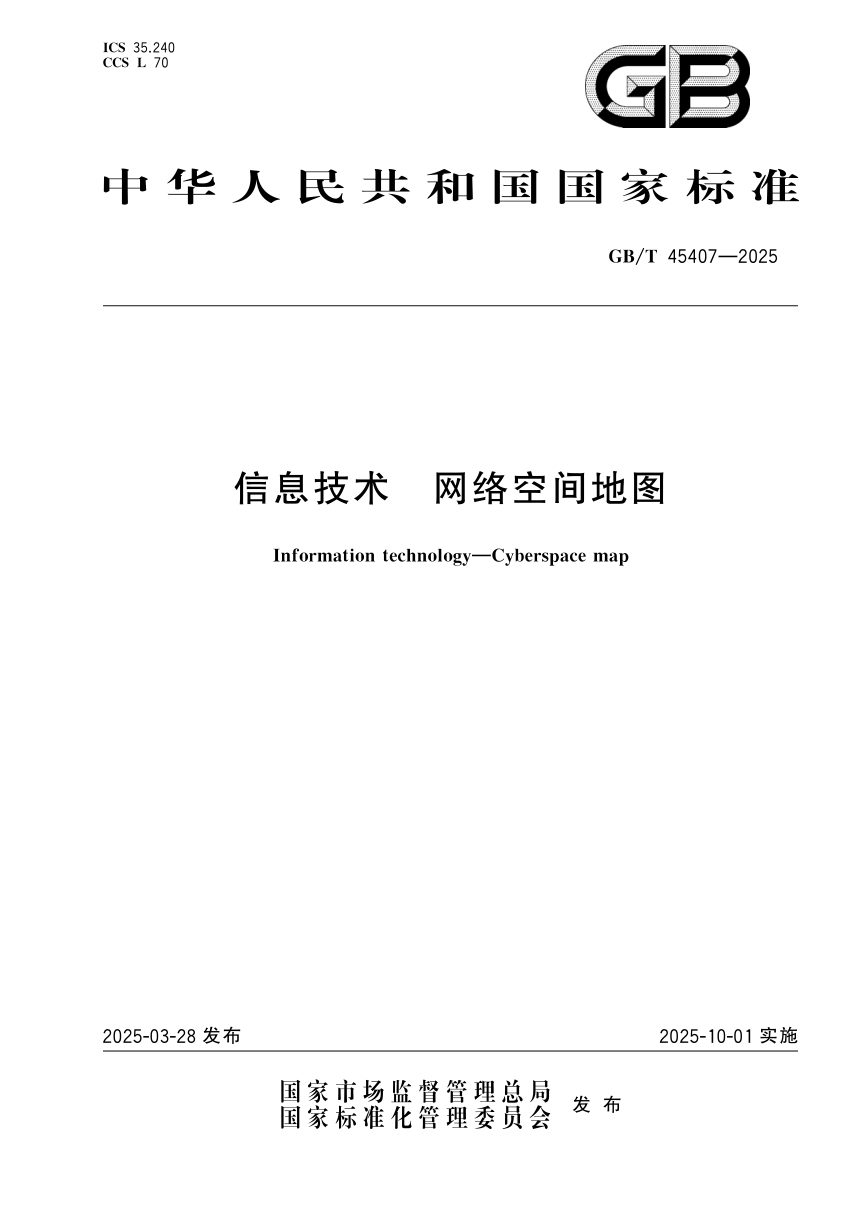

​《信息技术 网络空间地图》GB/T 45407-2025

本标准确立网络空间坐标系与网络空间地图的绘制规则，解决网络空间资源缺乏统一定位参照的问题。适用于网络空间地图的测量和绘制。核心是：以恒定编号系统为基向量构建坐标系，按希尔伯特曲线映射算法赋予坐标，并据此绘制多尺度专题地图。

坐标系设计

网络空间坐标系以互联网地址、逻辑端口、自治系统编号等恒定编号系统为基向量，构建遵循正交性、恒定性、可伸缩性三项原则。互联网地址长度固定为32位或128位，逻辑端口16位，自治系统编号16位或32位。

三类坐标系与映射算法

互联网地址二维坐标系将一维地址经希尔伯特曲线映射至二维平面，保留地址聚合成块的区域性；逻辑端口三维坐标系在地址二维平面上正交叠加端口维度，可定位至进程或服务粒度；自治系统编号二维坐标系适用于自治域粒度呈现，自治系统编号—互联网地址分配时间序列三维坐标系进一步叠加地址分配时间，细化至主机粒度。映射算法见附录A。

专题地图要求

网络空间地图比例尺以每个坐标表示的地址块和希尔伯特曲线阶数n定义。资源地图按自治域、大型网络、小型网络、子网、互联网地址五级尺度分层展示设备类型、操作系统、流量等信息；拓扑地图以飞线表示自治域间提供者—客户、对等体—对等体关系；流量地图以散点表示端口流量；安全地图以飞线和列表展示攻击事件与异常行为。每类地图均附验证规则。
