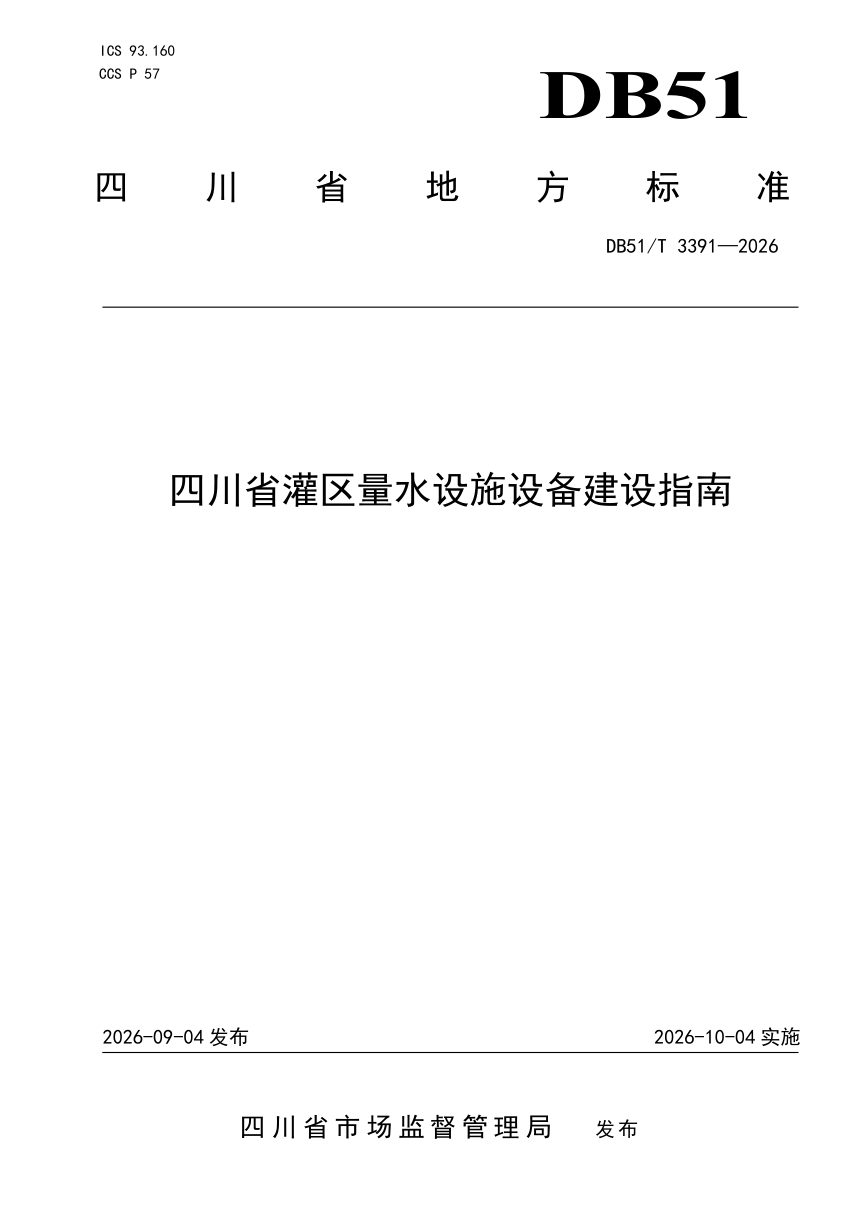

四川省《灌区量水设施设备建设指南》DB51/T 3391-2026

本文件给出四川省灌区量水设施设备建设的总体原则，以及设施设备建设与数据管理的要点，适用于全省灌区量水设施设备的建设及运行维护，覆盖布设、选型、设施与设备建设、数据传输存储、安装调试、率定、验收与运维各环节。

布设与选型

量水设施设备布设于渠首、分水点、分界点、跨行政区域交接断面、重要进水口和退水口等渠系、管道关键节点，测站数量按灌区规模、用水计量性质和建筑物类别确定。选型兼顾量水精度、测流范围、水力条件与造价：标准断面有稳定单一水位流量关系者配水位计，否则配流速仪与水位计；水工建筑物及堰槽量水下游宜为自由出流，分别配水位计与闸位计、水位计；管道按满管与非满管选择流量计；水电站、泵站电功率推流配水位计与功率计。

设施与设备建设控制指标

量水设施按“整合已建、统筹在建、规范新建”配置。渠系量水建筑物应完整无损、启闭设备不漏水，涵闸上、下游水位差大于5cm，淹没流淹没度不大于0.9；标准断面量水渠段长度大于20倍最大水深，土渠采取衬砌防冲；量水堰设于顺直渠段，观测断面上游与堰下游顺直渠段长度大于渠道最大水面宽度的5倍，含沙量高的渠道不宜采用；量水槽按标准尺寸修建、长度不小于渠宽的5倍，巴歇尔槽宜用于流量变幅大的渠道，长喉道槽用于支渠及以下小流量渠段。设备以水位计、流速仪、流量计为主，与所选设施相适应。

数据管理、率定与验收

测站采集水位、流速、流量并向灌区管理中心（分中心）传输，最高频次为5分钟1次，应急监测或有需要时可增加频次或实时召测，优先采用无线公共通信网络，信号未覆盖或不稳定地区可选用卫星、光纤，传输规约符合DB51/T 2997，管理中心宜与省级管理中心互联互通、数据共享。河渠量水设施设备率定符合GB 50179，断面、水工建筑物和堰槽尺寸形状变化时及时重新率定；管道流量计校核符合JJG 1033、JJG 1030、CJ/T 224，河渠与管道设备每年校核不少于1次，精度要求高或流量波动大时适当增加次数。工程完成后经至少3个月输水期试运行，通过后按SL 223验收，安装调试、检定校准等资料归档，安装图纸、仪器接口电路、通信协议留存电子档案。
