《地下管线要素数据字典》GB/T 41455-2022

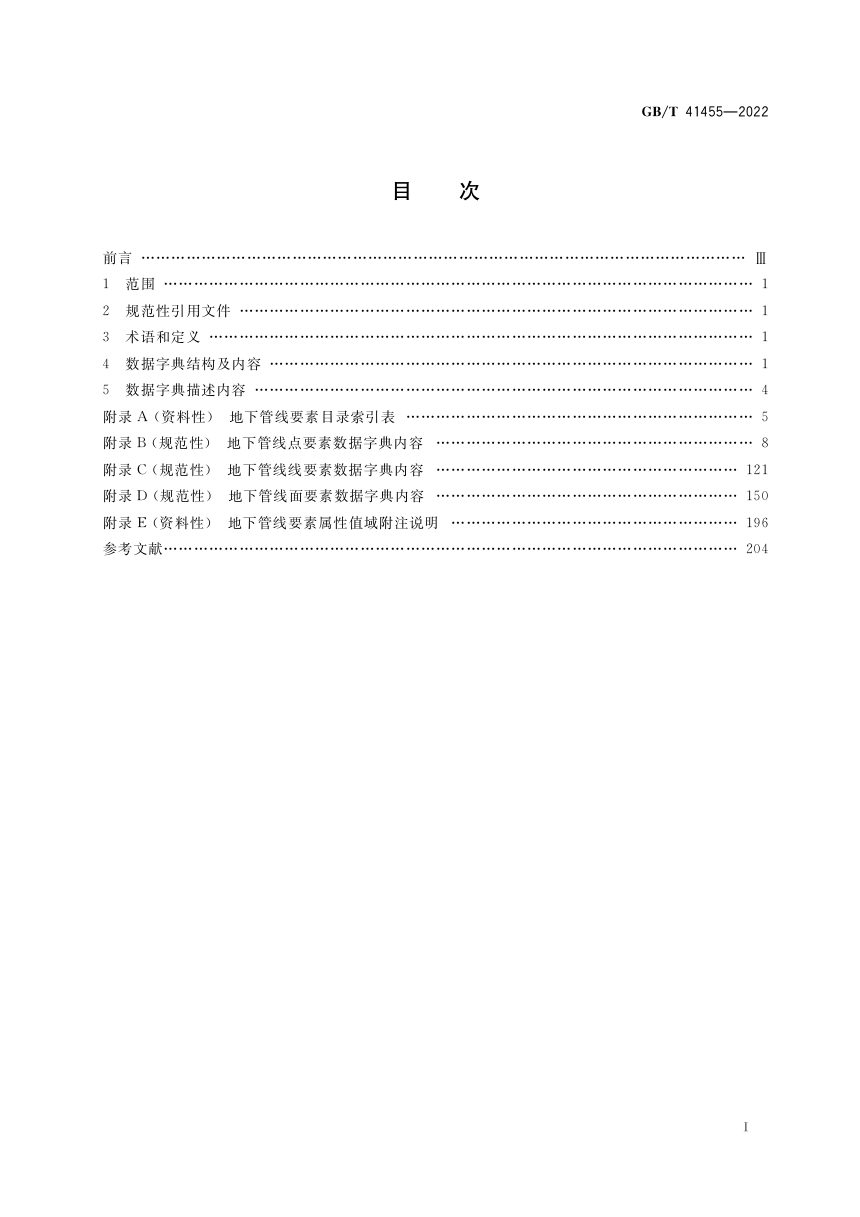

本文件为地下管线数据的标准化描述提供统一字典结构，适用于地下管线数据的表述、建库、共享和应用。其核心是以列表形式规范要素名称、描述、分类代码、属性表、几何表示及示例、要素关系六项内容，并配套点、线、面三类要素的数据字典条目与属性值域说明。

字典结构与属性表规则

字典结构采用列表描述六项内容：要素名称、要素描述、要素分类代码、要素属性表、几何表示及示例、要素关系。要素名称与分类代码的执行及扩充分别按 GB/T 35644 和 CH/T 1036 执行。属性表从属性名称、几何表示、属性描述、数据类型、字段长度、属性值域或示例、约束/条件、备注八方面描述，属性项可依需要扩充。数据类型分字符型、整型、blob 型、浮点型、日期型；字段长度中字符型与整型用自然数，浮点型用小数表示，如 10.3 即整数部分不超过 10 位、小数部分不超过 3 位。约束/条件以 M 表示必选、O 表示可选；值域能枚举的全部列出并以“/”分隔，不能枚举的列出典型示例。

几何表示与要素关系

要素按几何特征分为点、线、面，图形代码分别用 1、2、3 表示。点要素表示无面积或长度的管线点及附属设施，分定位点与有向点，出水口、进水口等有向点须在属性表中定义“方向”属性项；线要素表示有长度无面积的线缆及管道，分中心线、有向线与辅助线；面要素表示具长度与面积的建（构）筑物设施，采用实体边界轮廓线或范围线构面。要素间关系均为连接关系，包括点在线的端点、点在面的边线上、线与线通过点连接、线的一端点在面的边线上四类。

附录内容与执行要求

附录 B、C、D 分别给出 111 种点要素、19 种线要素、34 种面要素的数据字典内容，属规范性附录；附录 A 要素目录索引表与附录 E 属性值域附注说明为资料性附录。附录 E 对高程测量位置、排水检查井类型、阀门类型、泵站类型、排水流出形式、燃气压力、电力电压、埋设方式、材质、运行状态、数据来源类别、阴极保护方式、综合管廊类型等属性值域填写作出说明。使用中属性项可按需扩充，几何表示示例中“+”表示标注点或定位点、“→”表示有向点、“—→”表示有向线，方向以正北起始顺时针旋转夹角表示；制图表示示例按 CH/T 1036 执行。
