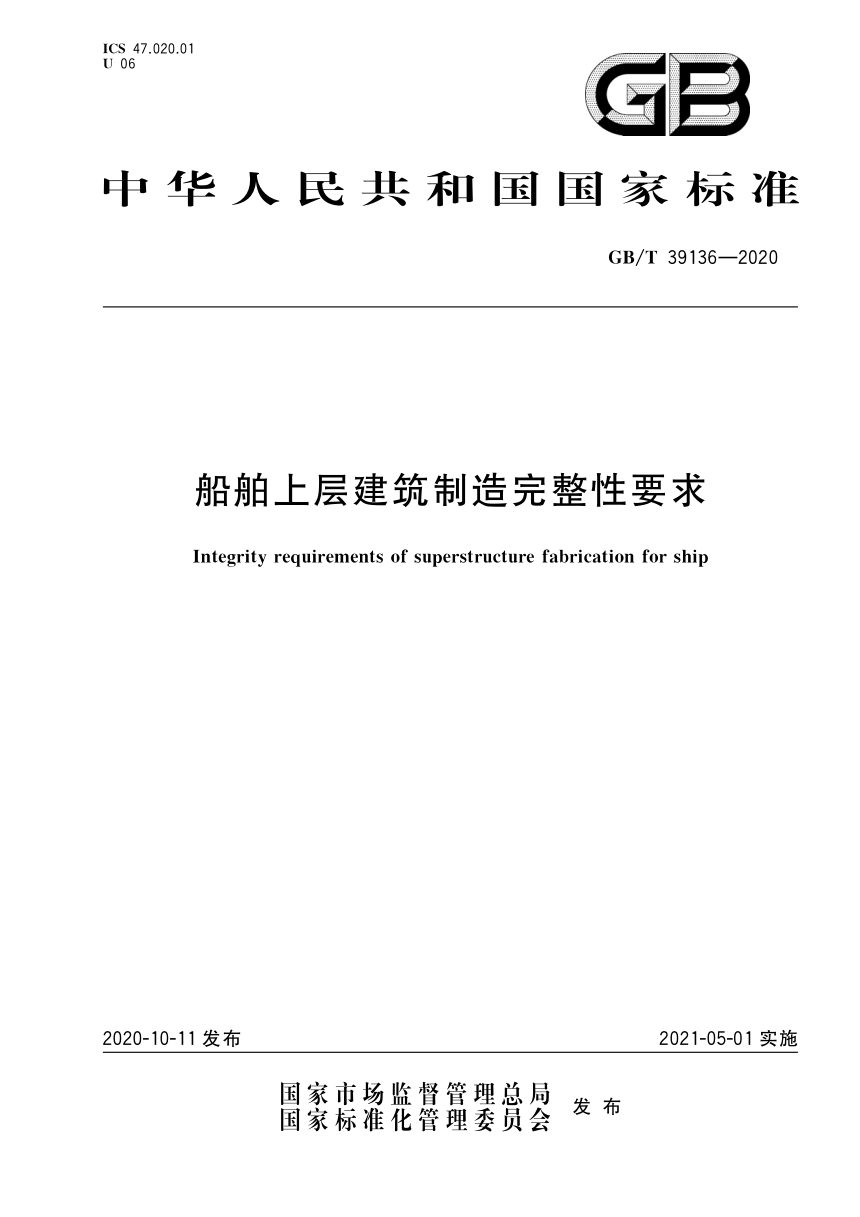

《船舶上层建筑制造完整性要求》GB/T 39136-2020

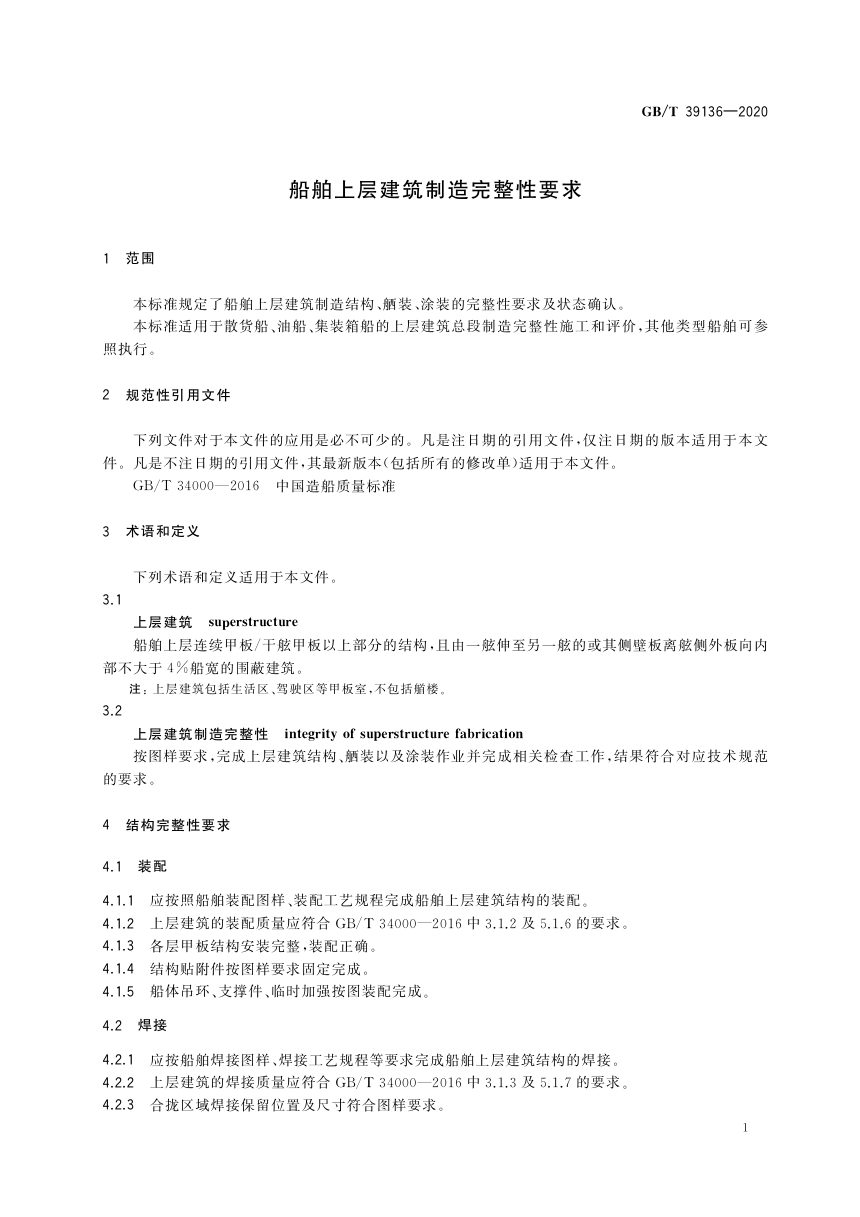

本标准针对船舶上层建筑总段制造，规定了结构、舾装、涂装三方面的完整性要求及完工状态确认方法，适用于散货船、油船、集装箱船上层建筑总段制造完整性施工与评价，其他类型船舶参照执行。装配、焊接、精度等质量指标直接引用GB/T 34000—2016《中国造船质量标准》的对应条款，使完整性判定有据可依。

结构：装配、焊接与精度控制

装配须按装配图样与工艺规程完成各层甲板结构、贴附件、吊环、支撑件及临时加强的安装；焊接须按焊接图样与工艺规程施焊，合拢区域焊接保留位置及尺寸、外板标记符合图样，焊缝按图样检查，吊装眼板与临时加强焊接检查合格。精度控制以尺寸、水平度、垂直度为重点控制项。

舾装：按专业分头收口

铁舾装要求围壁、舱壁内外表面及甲板上下表面的焊接件装焊完毕，内外栏杆、扶手、斜梯、直梯、踏步安装完整并保护，水密门、风雨密门窗焊接安装后经冲水试验验收，拦水扁铁与潮湿房间完成摆水试验，雷达桅、信号桅、天线支架装焊结束。管舾装按安装托盘表与安装图完成，有色金属、不锈钢及非金属管件包扎保护。电舾装要求各层电缆敷设交验、贯穿件安装与鹅颈管浇注完成，网络与信号线缆同动力电缆分开敷设并接地，危险区域电气设备确认安全防护级别。设备安装与居装分别按图样完成并保护，居室安装后作完整性检查，各部分配套表格给出具体完整性清单。

涂装保护与状态确认

涂装前对不需涂装的铁舾件、管子、电缆、设备、附件实施保护，涂装保留焊缝与未做密性试验的密性焊缝一并防护，合拢区域按图样做涂装保留和防锈保护。制造完成后可参照资料性附录的确认表逐项核对完整性状态。
