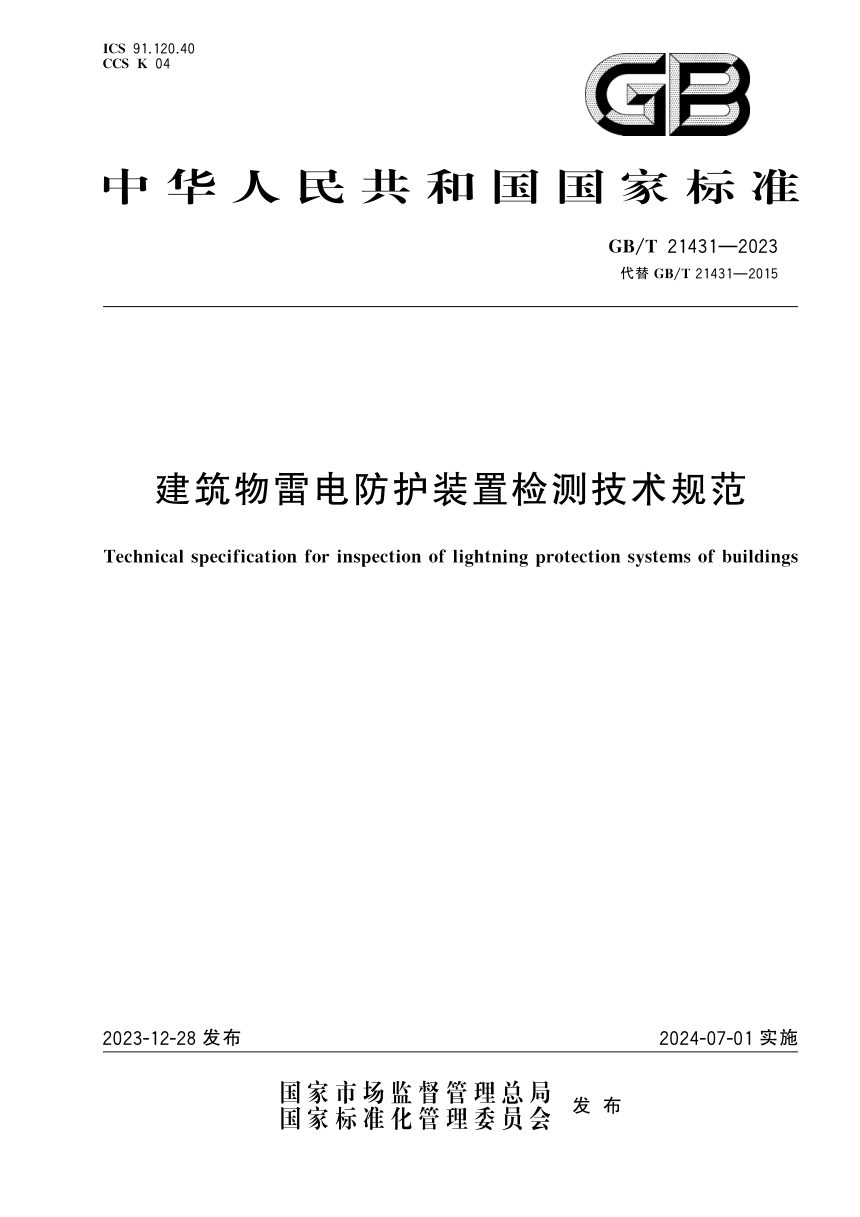

《建筑物雷电防护装置检测技术规范》GB/T 21431-2023

本文件规定建筑物雷电防护装置检测的分类与项目、要求与方法、周期、流程及报告判定，替代GB/T 21431—2015。检测分验收检测与定期检测，覆盖接闪器、引下线、接地装置、磁屏蔽、防雷等电位连接及电涌保护器六类对象，并新增多项规范性测量附录与报告式样。

检测项目与技术要求

六类检测对象逐项列出检查或测量子项。接闪器核查类型方式、敷设位置、材料规格、安装工艺、锈蚀、固定支架拉力和间距、网格尺寸、伸缩缝跨接、等电位连接、间隔距离、防侧击及保护范围；引下线核查类型敷设、材料规格、安装工艺、锈蚀、支架拉力与间距、断接卡、防接触电压措施、间隔距离、电气连接、数量间距；接地装置核查类型布置、材料规格、焊接防腐、防跨步电压、填土、间隔距离、共用接地、电气贯通、接地电阻；磁屏蔽核查位置、等电位与电气连接、电气贯通、屏蔽效果；等电位连接核查位置、结构、材料规格、连接工艺、跨接性能、连接性能及接地基准点接地性能；SPD核查布置、主要性能参数、连接导体、连接工艺、外观、防护级数与级间配合、外部脱离器、电气连接、压敏电压、泄漏电流、绝缘电阻。要求量化到过渡电阻不大于0.2 Ω、固定支架承受49 N拉力、接地电阻与SPD电压保护水平等具体限值，部分子项按类型全数或抽检不少于30%且不少于3处。

定期检测周期

具有爆炸危险环境场所的建筑物防雷装置检测间隔为6个月，其他建筑物为12个月。

检测流程与记录报告

检测流程宜符合GB/T 21431—2020中第4章规定。现场记录须经复核并由检测人员和校核人员签名，原始记录保存不少于6年；检测时绘制防雷装置示意图，无法文字溯源处应标注。结论判定将整理数据与技术要求比对，数值修约与极限判定按附录K执行。报告依据GB/T 21431—2020和本文件编制，格式见附录L，经检测人员、校核人员签字并由授权签字人签发后加盖检测专用章，不少于两份，一份送受检单位、一份存档。

本文件不适用于铁路系统，车辆、船舶、飞行器及离岸装置，以及地下高压管道、与建筑物不相连的管道、电力和通信线。检测前须先确定防雷分类，爆炸危险环境分区与防雷分类参见附录B。
