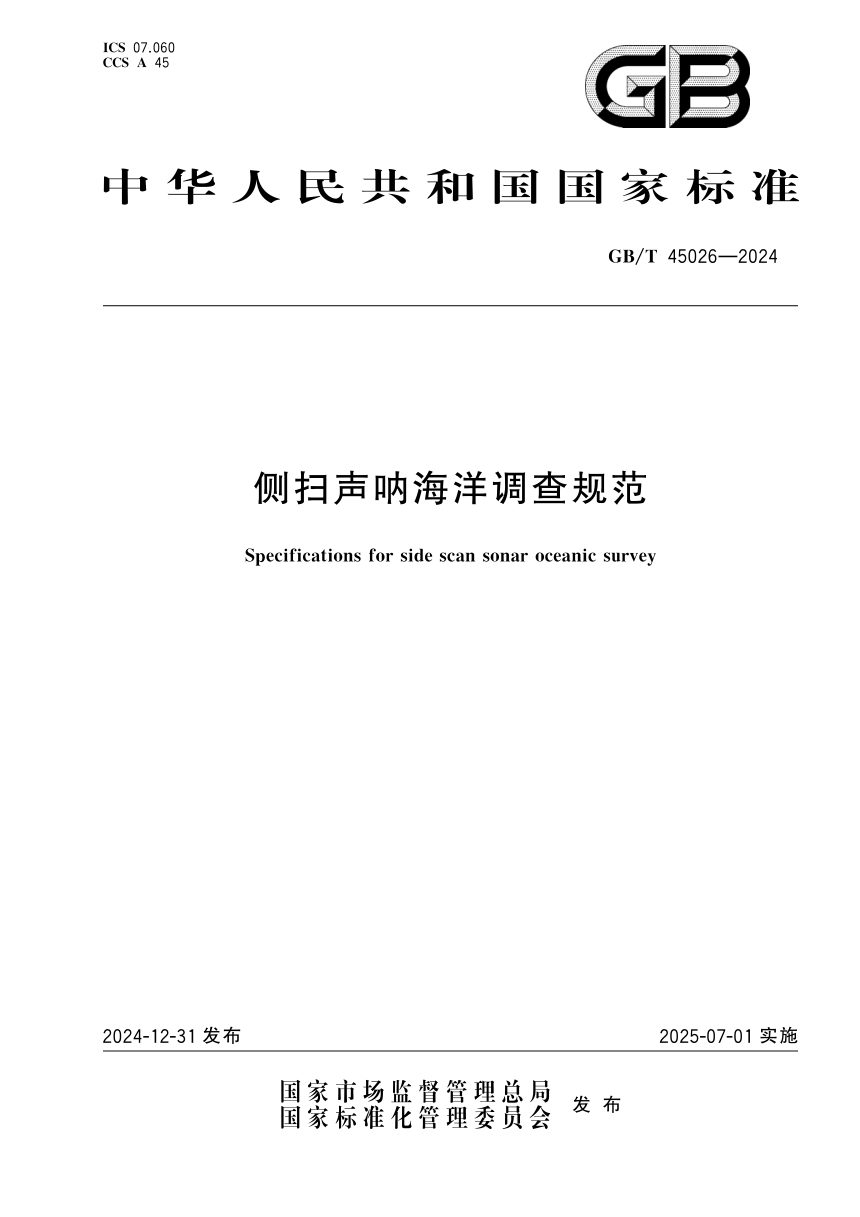

《侧扫声呐海洋调查规范》GB/T 45026-2024

本标准规定侧扫声呐海洋调查的总体要求、仪器设备、测前准备、海上测量、数据处理与解释、图件编制与报告编写、检查验收与资料归档，适用于海洋各比例尺侧扫声呐调查，湖泊、河流等水域参照使用。

调查基准与等级划分

坐标系统采用CGCS2000，时间采用北京时间，投影采用高斯-克吕格投影或墨卡托投影。按调查目的、海底地形地貌复杂程度和设备条件分为三个调查等级，各级别的技术要求、探测能力和定位精度应符合标准表2规定。覆盖调查时相邻主测线有效测量宽度重叠不小于20%，主测线间距按公式计算，至少布设2条跨越全区的联络测线。

设备与测前准备

定位数据更新率不低于1Hz，水平波束角不大于0.5°，拖鱼配姿态传感器、耐压深度大于调查区最大水深。数据采集软件应具备实时采集、回放、海底跟踪、斜距校正等功能；处理软件应具备海底追踪、灰度均衡、速度校正、坐标投影、图像镶嵌等功能。测前需收集海底地形图、底质类型、侧扫声呐数据等资料，编制技术设计书并经审批后实施。

海上测量与数据处理

拖鱼离海底高度一般为所选量程的10%～20%，单波束侧扫声呐航速不超过6kn，多波束或多脉冲侧扫声呐不超过8kn。上线时在测线起点外100m处保持航向速度稳定，下线时超出终点100m。数据处理包括拖鱼位置归算、斜距和速度校正，获得纵横比1:1的侧扫声呐图像；资料解释按测线次序统一编号，结合底质采样判定海底底质类型。

成果与验收

需编制航迹图、覆盖图、资料解释图，根据需要制作镶嵌图和海底地貌图。调查报告包括项目概况、技术依据、海上测量、数据处理与资料解释、结论与建议。检查验收应独立、按顺序进行，验收由主管部门或委托检验机构实施，发现问题扩大抽查范围。归档资料包括任务书、技术设计书、原始数据、成果图件、调查报告等。
