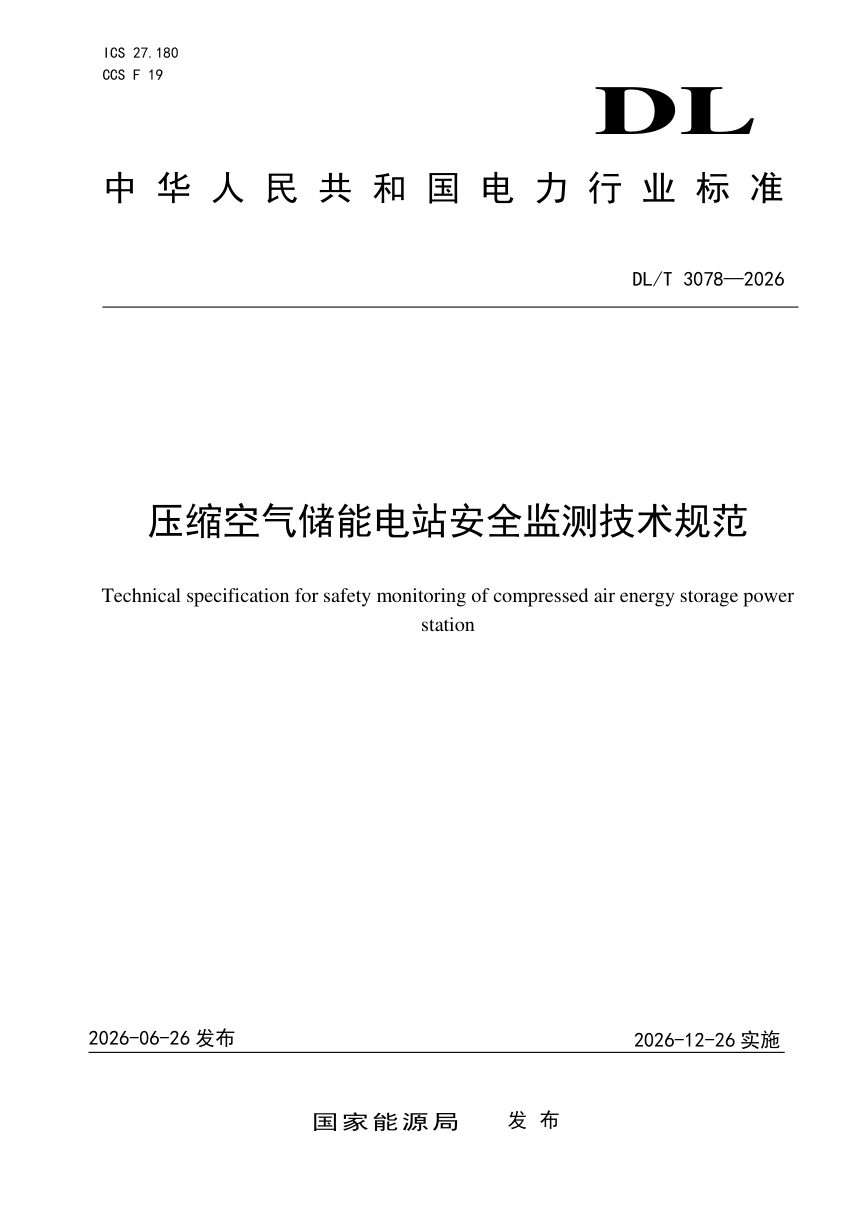

《压缩空气储能电站安全监测技术规范》DL/T 3078-2026

本标准首次系统规定了压缩空气储能电站安全监测的设计、施工与运行要求，适用于单机10MW及以上非补燃式电站。监测范围覆盖主机、储换热、辅助、电气系统及厂区建构筑物与储气系统，按永久、长期、短期三类项目分级设置，明确各阶段设计深度、仪器选型与自动化系统配置要求。

监测对象与项目设置

主机系统监测压缩机与膨胀机的压力、温度、转子振动、轴向位移、轴承温度、胀差、转速及防喘振阀门状态；储换热系统监测储罐与换热器的压力、温度、液位，导热油按GB/T 24747检测，熔融盐按GB/T 36376检测且周期不超过6个月。辅助系统中参与保护调节的测点双重或三重设置，包括顶轴油泵出口母管压力双重设置，膨胀机润滑油压力、EH油压力、发电机定子冷却水进/出口差压及流量三重设置。

储气系统监测

盐穴储气库监测充放气井口及井筒温度、压力、环空压力，充放气管道监测断面按50m～100m间距布置、不少于2个，盐穴地表沉降测点沿十字线状布置。洞室储气库监测围岩变形、接缝变形、外水压力、支护受力、衬砌及密封层应力应变、气体压力温度泄漏，III类围岩监测断面间距不大于50m～100m，IV类不大于40m，V类不大于30m。监测锚杆数量不少于3%且不少于3根，锚索受力监测不低于总量5%且不少于2根。分布式光纤传感器可兼作气体泄漏监测，埋置式线缆穿孔密封结构应采用多级密封设计并做气密性测试。

施工与运行要求

监测仪器安装前须按附录B检验合格，电缆接头绝缘电阻不小于50MΩ，数据采集装置接地电阻不大于10Ω，AC220V接线端子对地绝缘电阻大于50MΩ。洞室围岩收敛初始读数应在埋设后24h内获取，施工期每周巡视1次，运行期不少于每月1次、关键系统不少于每周1次。自动化系统数据每月备份一次，运行期系统数据每季度备份一次，综合分析每年开展一次并形成年度报告。
