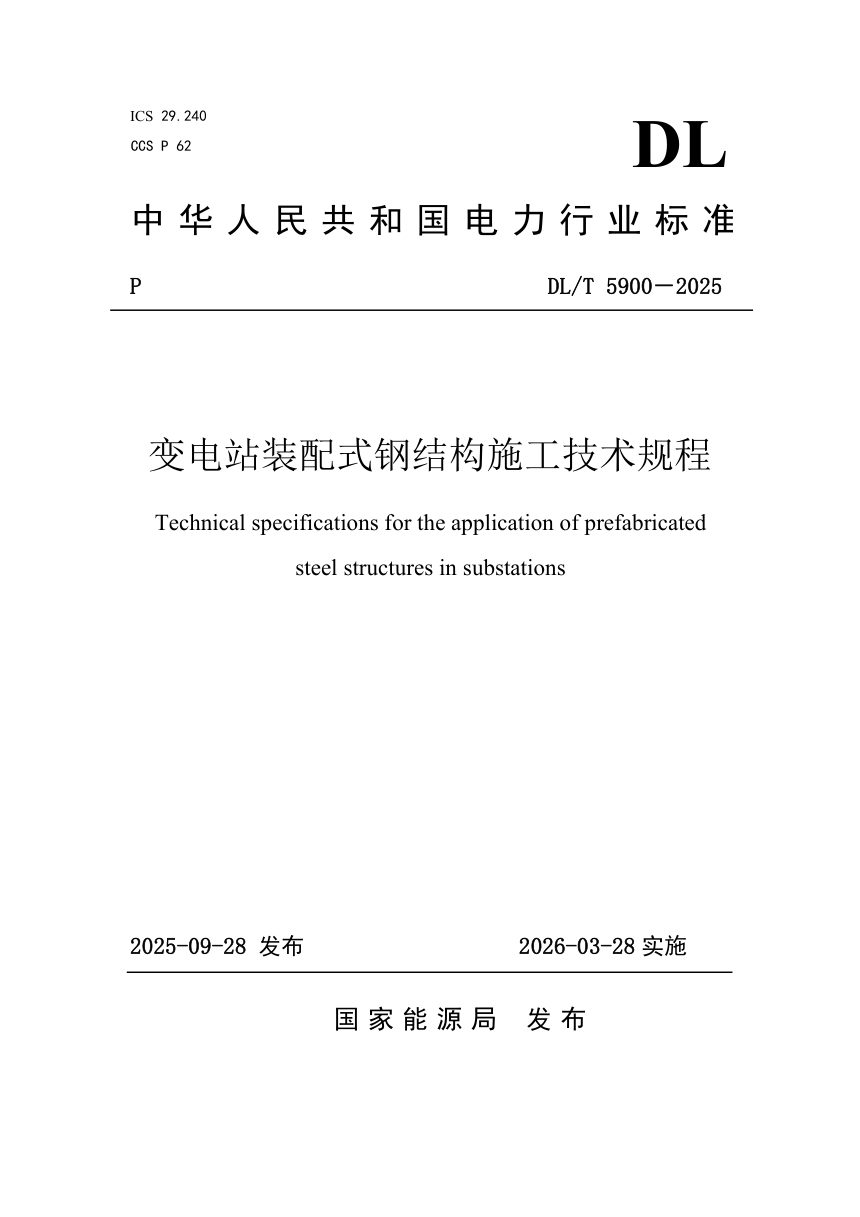

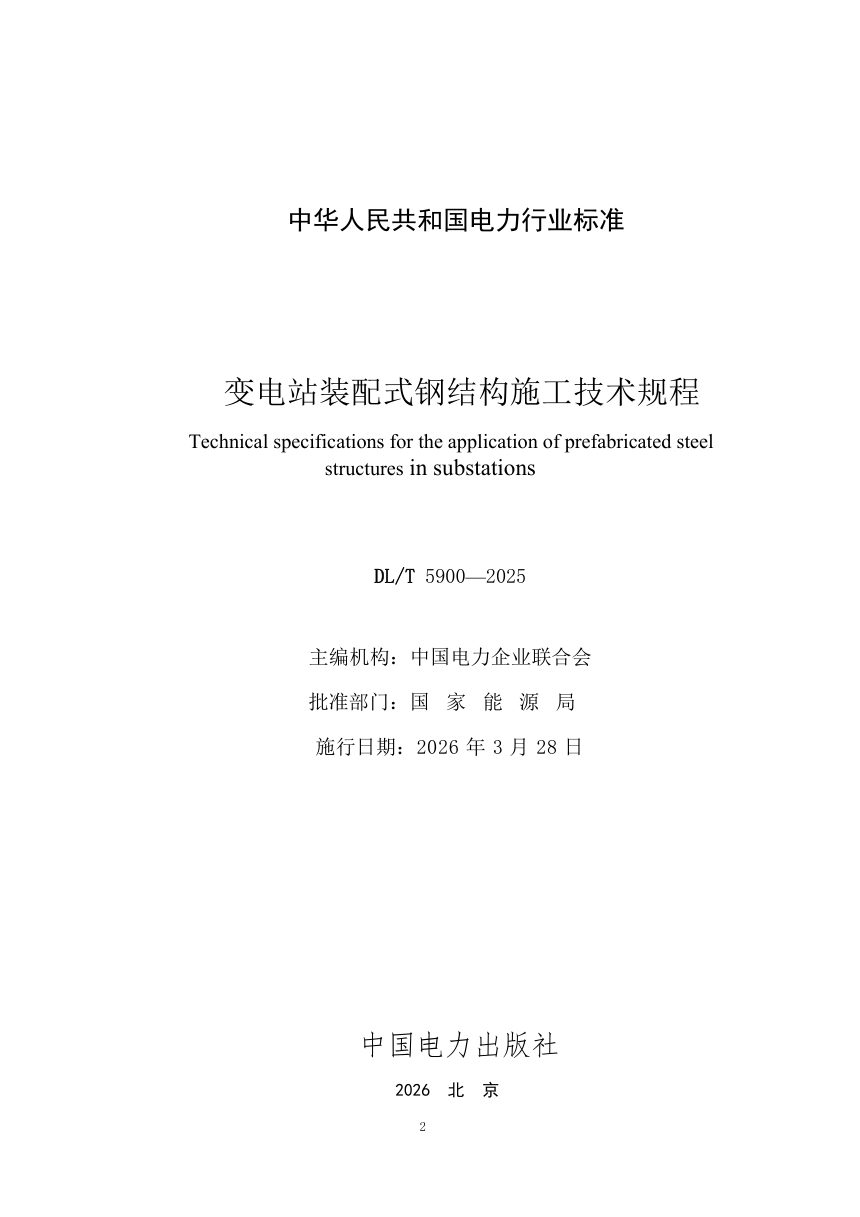

《变电站装配式钢结构施工技术规程》DL/T 5900-2025

本规程针对变电站装配式钢结构工程缺乏专用技术标准的现状，系统规定了35kV～750kV新建、扩建、改建变电站、开关站及串补站装配式钢结构在建筑设计、安装施工、质量验收与使用维护各阶段的技术要求，以标准化设计、工厂化生产、装配化施工、一体化装修、信息化管理为主线，强调结构、外围护、设备管线、内装四大系统的集成与协同。

设计与基本规定

本规程要求装配式钢结构遵循模数协调与少规格多组合原则，采用系统集成方法统筹设计、生产运输、施工安装和使用维护全过程。建筑设计方面，外围护系统设计工作年限不应低于25年；金属面岩棉夹芯板应形成构造防水，支撑宽度不小于40mm，每个支撑端至少两个隐蔽紧固件，现场不应切割墙板；一体化墙板须在工厂完成内外面板、金属框架、防火保温及管线组装，具备部分部件拆换条件，接缝不应跨越防火分区，露明金属支撑件及调整间隙应采用A级材料封堵。楼板可选用压型钢板组合楼板或钢筋桁架楼承板组合楼板，结构计算按非组合楼板单向板考虑。

安装施工要点

安装环节要求施工前编制专项施工方案，部品部件到场后由监理组织多方联合验收并形成检查记录。钢结构吊装应形成稳固空间刚度单元，焊接须进行工艺评定并编制焊接工艺文件，首次采用的焊接参数组合须经评定试验；高强度螺栓初拧、复拧、终拧宜在24h内完成，扩孔孔径不应超过螺栓直径的1.2倍。防腐底层与中层涂装在工厂完成，面漆现场施涂；防火涂料应在防腐验收合格后分层施工，非膨胀型防火涂料在特定条件下应设镀锌铁丝网或玻璃纤维布加强。组合楼板混凝土未达设计强度75%时不得拆除临时支撑，栓钉焊接每班前应试焊3个并做弯曲试验抽查。

外围护安装强调深化设计须经施工图设计单位确认，墙板根部设垫块调校标高与垂直度；密封胶厚度应大于3.5mm，宽度不宜小于厚度2倍，夜晚或雨天不应注胶。设备与管线宜采用预留埋件连接方式，不得影响钢结构构件完整性与安全性。内装系统在主体结构验收合格后方可施工，集成式卫生间须先做防水处理并闭水试验。

质量验收与使用维护

验收环节覆盖钢结构焊接、紧固件连接、防腐防火涂装、单层及多层钢结构安装、压型金属板、外围护系统及内装系统，各分项均规定主控与一般项目的检查数量，如焊缝按静荷载或动荷载等级确定抽查比例，防火涂料按使用量抽验粘结强度与抗压强度。竣工验收须提供竣工图、检验批验收记录、原材料合格证明、隐蔽工程验收记录等文件，满足质量控制资料完整、主要使用功能抽查合格等条件。

使用维护要求建设单位提供建筑质量保证书与使用说明书，后者应载明钢结构体系类型、二次装修改造不得变更的部位及产品维护年限。装修使用过程中不得损伤主体与外围护结构，凡涉及超载、改变防火防腐保护层或节能防水构造的行为，须由原设计单位或具相应资质单位提出技术方案后实施。灾后应对建筑进行检查并按破损程度维修，宜采用信息化手段建立管理档案。
