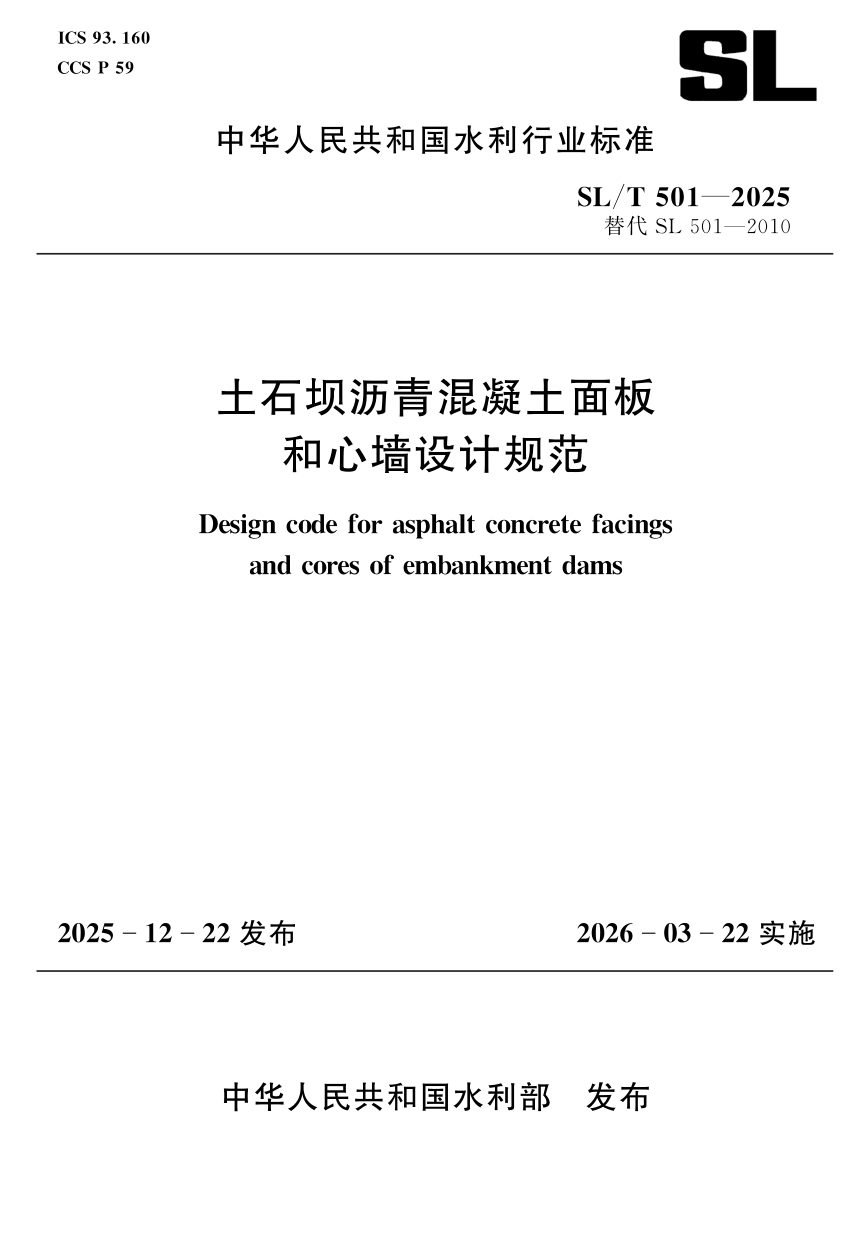

《土石坝沥青混凝土面板和心墙设计规范》SL/T 501-2025

SL/T 501—2025 替代 SL 501—2010，共 9 章 3 个附录，适用于 1 级、2 级、3 级及 3 级以下且坝高大于 30 m 的土石坝沥青混凝土面板与心墙设计。本次修订新増"计算与分析"章，补充心墙坝基或基座廊道设置、安全监测仪器埋设原则，并修订原材料、岸坡基座坡比等技术要求。标准按碾压式面板、碾压式心墙、浇筑式心墙三条技术路线分别给出结构与连接设计规定。

原材料与配合比

沥青品种与标号依工程类别、气温、运用条件选定，碾压式可选用道路石油沥青，浇筑式宜选针入度较小、温度敏感性较低者。粗骨料宜用碱性碎石，未破碎卵石用量不超过粗骨料 50%，非碱性骨料须采取增强黏附措施并试验论证。填料宜用碱性岩粉，非碱性骨料残留填料宜不超过填料总量 50%。碾压式心墙沥青含量 6%～7.5%、填料 10%～14%、最大粒径不大于 19 mm、级配指数 0.35～0.44；浇筑式心墙沥青含量 9%～13%、填料 12%～18%、最大粒径不大于 26.5 mm。

面板与心墙设计

面板坡比不宜陡于 1:1.7，坝高大于 100 m 须专门研究。防渗层厚 6 cm～10 cm，整平胶结层 5 cm～10 cm，封闭层宜 2 mm，复式结构排水层 6 cm～10 cm。心墙宜布置在坝轴线上游侧，轴线平面上宜取直线、竖向宜竖直；底部最大厚度宜为坝高 1/110～1/70，顶部最小厚度不宜小于 40 cm；过渡层水平宽度 1.5 m～3.0 m。浇筑式心墙净厚宜为坝高 1/100，顶部不宜小于 20 cm，蓄水后第一年顶部垂直流变值宜控制在 10 mm 以内。

计算与监测

高坝及有特殊要求的中坝应进行应力应变分析，宜用有限元法，高坝计算参数宜试验结合工程类比确定，1 级心墙高坝宜用长期蠕变稳定模型。面板监测含挠度、接缝位移、渗透压力、温度及斜坡流淌等外观检查；心墙监测含水平垂直位移、与过渡层位错、与基座相对位移及结合部渗透压力，埋设仪器应耐高温且不破坏防渗结构。
