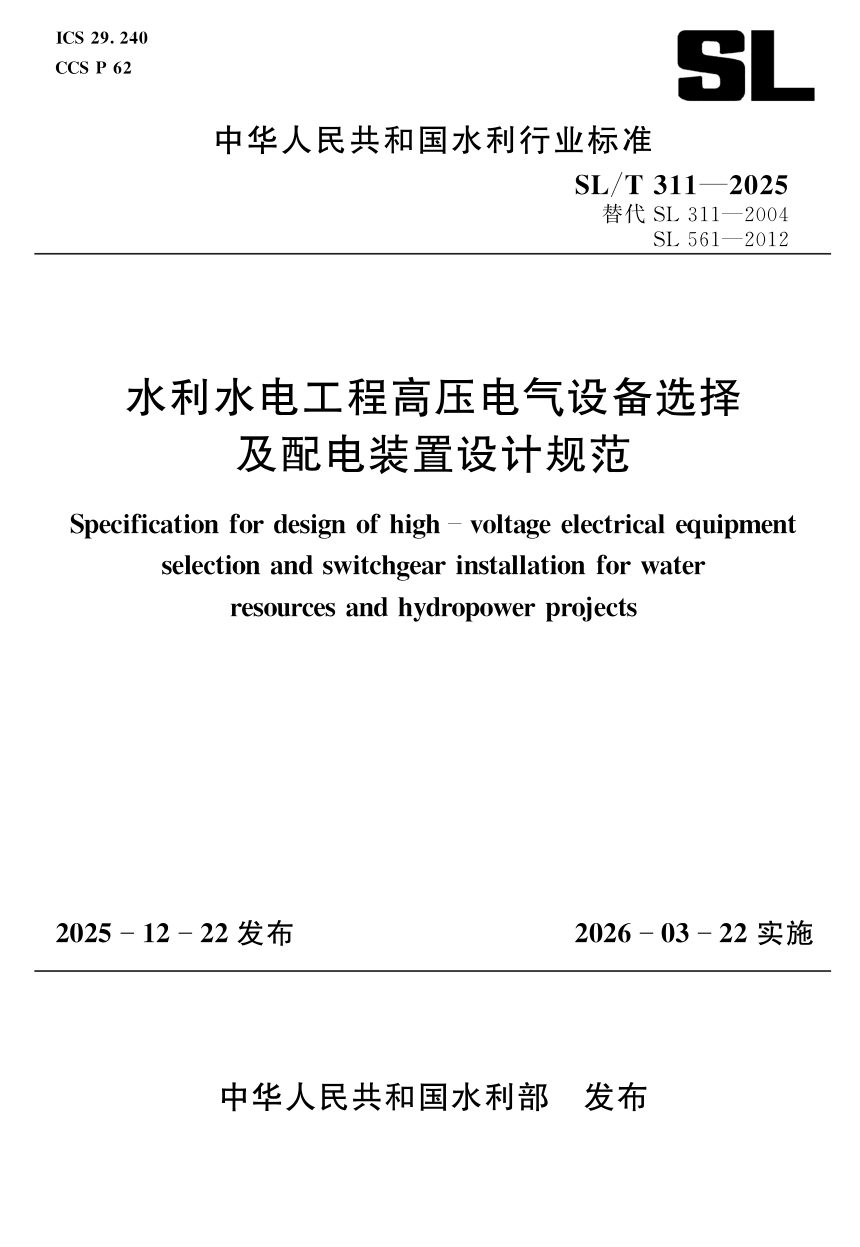

《水利水电工程高压电气设备选择及配电装置设计规范》SL/T 311-2025

SL/T 311—2025 将原《水利水电工程高压配电装置设计规范》与《水利水电工程导体和电器选择设计规范》合并修订，适用于系统标称电压 3 kV～750 kV 高压电气设备选择及配电装置设计。本次修订拓展了适用范围，统一了术语体系，新增并联电容器、预装式变电站、高压电动机软启动装置、高压变频装置及劳动安全卫生等内容，删除电缆母线和碳化硅避雷器。

设备选型的技术条件与校核规则

导体选择按裸导体、共箱封闭母线、离相封闭母线、固体绝缘母线、电力电缆、GIL 六类分别规定技术条件；高压电气设备涵盖断路器、发电机断路器、负荷开关、隔离开关和接地开关、熔断器、电制动开关、接触器、限流熔断器组合保护装置、金属封闭开关设备、GIS、预装式变电站、变压器、电抗器、并联电容器、互感器、中性点接地设备、过电压保护设备、软启动装置、高压变频装置、绝缘子及穿墙套管。短路电流按建成后 5～10 年电力系统发展规划计算，最大短路电流校验峰值耐受电流与短时耐受电流，暂态解析法用于精确计算。

配电装置设计与安全净距

安全净距按屋外、屋内分别规定，海拔超过 1000 m 时 A 值按每升高 100 m 增大 1% 修正，B、C、D 值相应推算。配电装置型式选择依据主接线、枢纽布置及环境条件，72.5 kV 及以上宜采用 GIS 或屋外敞开式。通道与围栏、防火与劳动安全卫生、建筑物及构筑物要求、环境保护等章节对配电装置室出口数量、防火门开启方向、架构荷载组合、土建误差限值、噪声与电磁环境控制等作出具体规定。

中性点接地设备与电缆

中性点接地设备包括消弧线圈、接地电阻、接地变压器，选择计算按附录 F 执行；消弧线圈过补偿系数取 1.35，脱谐度不宜大于 10%。电力电缆宜选用交联聚乙烯绝缘铜芯，单芯电缆金属套接地方式、护层电压限制器配置、回流线设置及温度检测装置等按 4.5 节执行。
