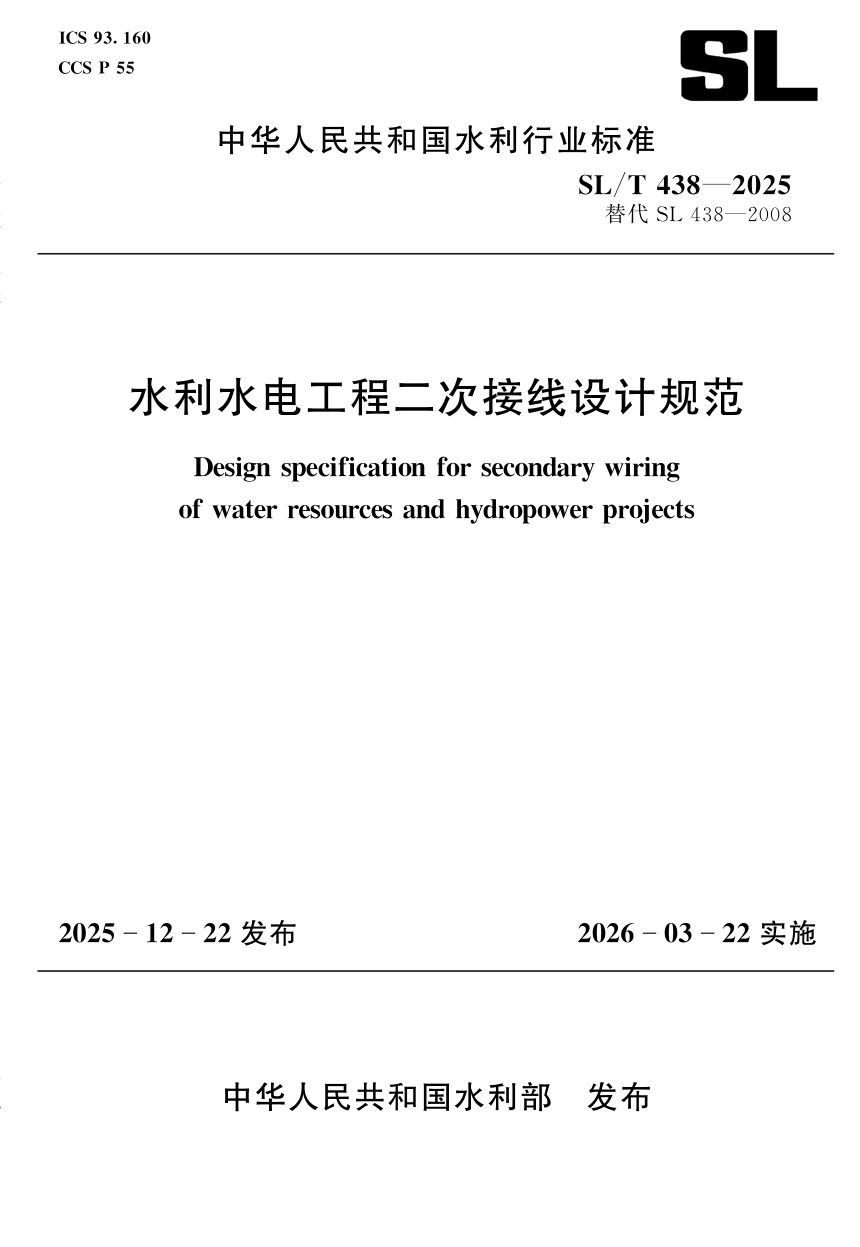

《水利水电工程二次接线设计规范》SL/T 438-2025

SL/T 438—2025 在 2008 版基础上修订，适用新建、改建、扩建大中型水利水电工程，覆盖控制、信号、测量、直流、交流回路及设备选型配置、屏柜布置等二次接线设计环节。本次修订扩大适用范围，新增基本规定、二次回路与抗干扰、工程信息化与网络安全等内容，直流系统简化并纳入风光储供电，互感器接线要求细化并补充电子式互感器规定。

网络安全与信息化接入

本标准要求水力发电厂、大中型泵站、大型水闸监控网络采用分层分区结构，按安全分区、横向隔离、纵向认证设计，控制子网与管理信息子网物理独立组网，子网间设安全隔离装置，并按等级保护配置网络安全设施。视频监控网络与计算机监控网络分开设置，互联处设横向隔离设备。在线监测、过鱼设施监测、泄洪预警、水位水量等信息可接入计算机监控系统、信息化系统或数字孪生平台，过鱼设施宜设独立监测控制系统。

操作闭锁与安全后备

110kV 及以上断路器应能在中央控制室远方操作，中央控制室应能手动紧急关闭机组进水口或输水管快速闸门或进水阀，紧急按钮及回路独立于监控系统。断路器操作回路应具备防跳闭锁、位置监视，220kV 及以上断路器和 100MW 及以上发电机断路器应有两套独立跳闸线圈。配电装置应针对带负荷拉合隔离开关等五类误操作设置闭锁装置及高压带电显示装置，计算机监控系统宜配五防工作站。地下厂房或有水淹厂房风险的工程应设防水淹厂房预警系统，两套水位信号器第二上限同时动作时作用于紧急事故停机。

直流系统与供电方式

直流系统额定电压宜采用 220V 或 110V，蓄电池宜选用阀控式密封铅酸蓄电池，不宜设端电池，充电装置采用高频开关型。两组蓄电池系统每组宜配一套充电装置并设共用备用，直流母线采用单母线分段，两段间设联络电器，切换不中断供电。直流供电网络宜采用辐射状，双重化保护等重要负荷分别由两组蓄电池系统供电，两组蓄电池不应并列运行。采用风光储一体化供电时，储能蓄电池容量宜按事故放电时间不小于 2h 计算。

互感器与二次回路

保护用电流互感器稳态比误差不应大于 10%，110kV 及以上发变组和 220kV 及以上电压等级差动保护用互感器宜选用 TP 型并验算暂态特性；发电机励磁系统用电流互感器宜独立配置，二次绕组数量满足双通道要求。电压互感器二次绕组应一点接地，中性点直接接地系统宜在中控室一点接地，距离较远时可经放电间隙或氧化锌阀片接地。二次回路应设等电位接地网，继电保护屏室电缆室敷设截面不小于 100mm² 铜排，与主接地网一点连接。计算机监控系统模拟信号回路电缆屏蔽层应采用集中式一点接地，微机保护电流电压信号电缆屏蔽层应在开关场与控制室两端接地。
