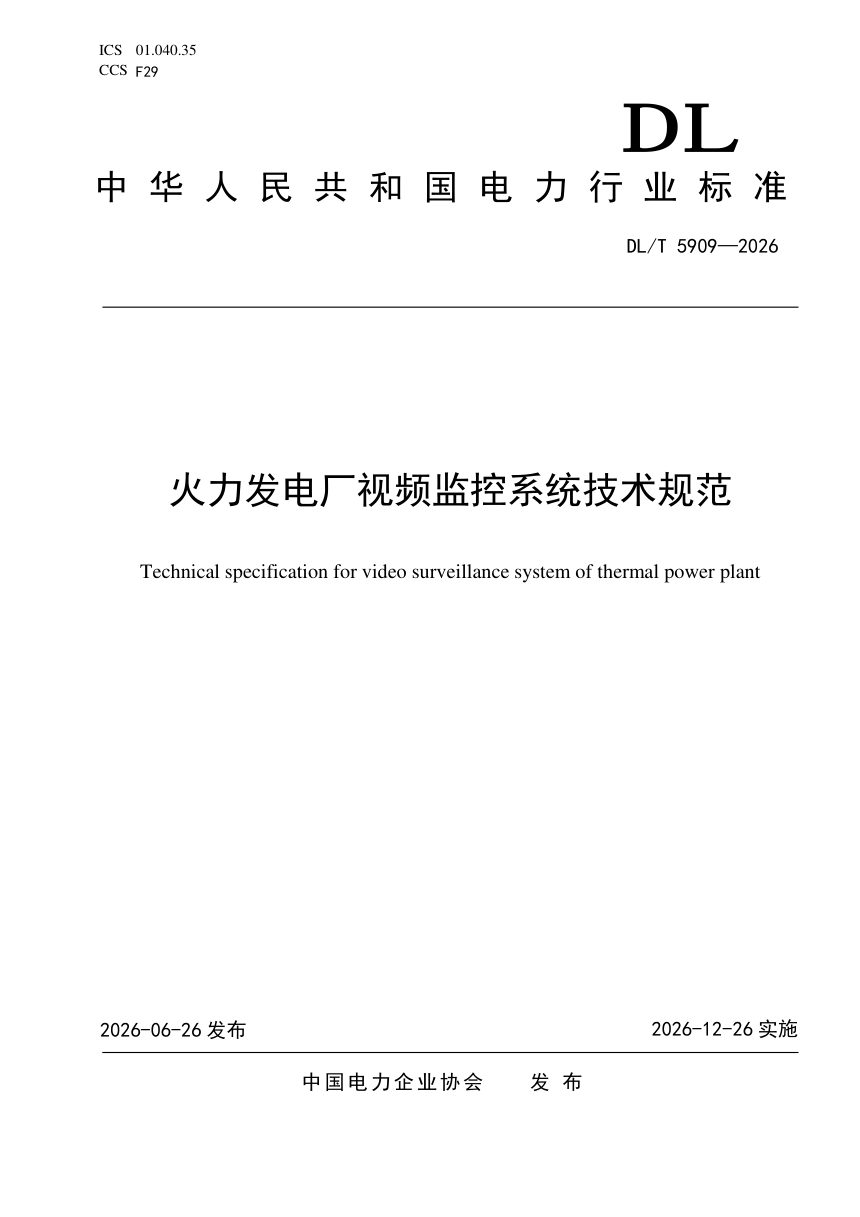

《火力发电厂视频监控系统技术规范》DL/T 5909-2026

本文件规定了火力发电厂视频监控系统从总体要求、系统架构到功能性能、环境防护、选型安装及测试验收的全流程技术要求，适用于系统设计、选型、生产与安装。核心在于以矩阵式切换模式为推荐架构，落实生产现场视频全覆盖、固定为主临时为辅的布点原则，并明确图像质量、联动响应、存储安全等量化指标。

系统架构与模式选择

系统由前端设备、传输设备、处理与控制设备、显示设备四部分组成。架构模式分单路展示、时序轮循、矩阵式切换三类。基于火电厂业务特点，监控架构宜采用矩阵式切换模式，重点关联区域可转化为单路展示模式。系统兼容性须满足设备互换，可扩展性须支持简单扩容与集成。

功能性能与安全指标

处理与控制设备须支持手动/自动遥控、编程切换，供电中断后保持编程与时间信息，联动响应时间不大于45ms。图像质量要求单路画面像素不小于1920×1080，基本帧率大于25fps，监视图像质量不低于GB 50198-2011四级、回放不低于三级。安全管理上须分级管理、密码登录并限制复杂度，具备防止原始数据删改功能。记录图像须含编号/地址、时间与日期，并支持RTSP、RTMP或GB/T 28181协议传输。

选型安装与点位设置

环境照度上，监视目标最低照度不应低于摄像机靶面最低照度的50倍，照度不足且需高清时宜选黑白摄像机或配附加照明。安装高度室内距地面宜不低于2.5m、室外不低于3.5m，须避开逆光并选择坚固支撑面。煤场等粉尘环境可采用防护罩并加装吹灰装置。现场点位设置原则见附录A，测试验收分工厂验收、资料检查验收与现场验收三类，并须符合GB/T 28181规定。
