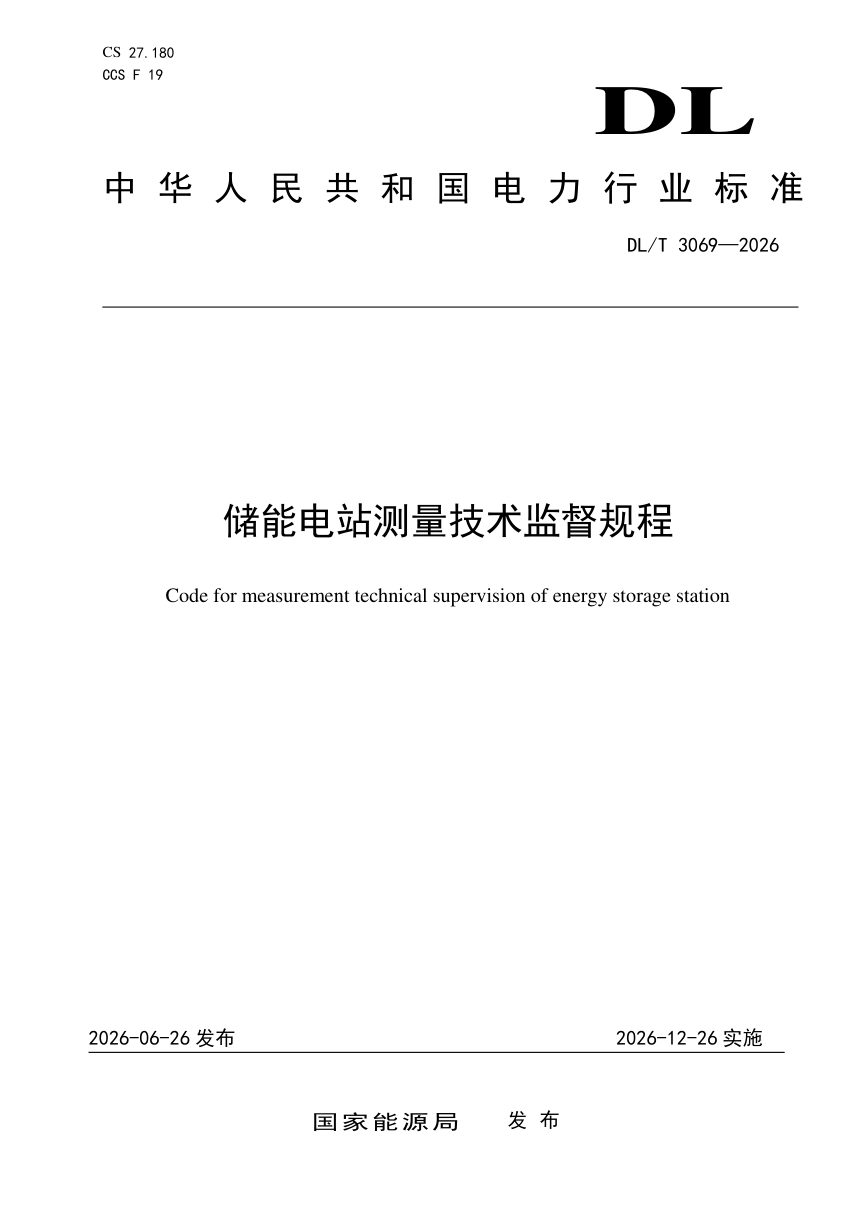

《储能电站测量技术监督规程》DL/T 3069-2026

本文件规定储能电站设计、施工验收、运行维护、检修四个阶段的测量技术监督内容与要求，监督对象为储能系统、变配电系统、辅助系统的数据采集装置和仪器仪表，覆盖电流、电压、功率、频率等电气量及温度、压力、液位、浓度、流量、转速、振动、位移等非电气量。适用于10kV及以上接入的电化学储能、压缩空气储能及飞轮储能电站，其他类型参照执行。监督以检查和评价为主要手段，电站须建立分级管理组织体系，制定年度工作计划，每年至少开展一次动态检查。

设计阶段：核查选型配置与二次回路

对可行性研究报告、初步设计报告、施工图纸中数据采集装置和仪器仪表的选型配置、二次回路设计进行核查。变配电系统侧重互感器额定值、变比、准确级等参数；储能系统按技术路线分列核查量，锂离子、钠离子、铅酸电池查电池电压电流温度，液流电池查电堆电流电压、电解液温度压力流量液位及泵参数，水电解制氢查电解槽参数与氢中氧、氧中氢浓度、氢气露点等，燃料电池查电池参数与储氢压力、供氢流量、环境氢浓度，压缩空气储能查压缩机组与发电机的温度、位移、转速、振动及储气换热系统压力温度流量，飞轮储能查电机参数与转子转速、振动、温度及真空度。辅助系统涵盖消防探测器、热管理传感器和环境温湿度传感器。

施工验收与运行维护：查安装调试及运维质量

施工验收阶段检查设备进场、安装、调试、验收各环节，核查规格型号、技术参数、合格证、型式试验报告、出厂检验报告、贮存条件、安装质量及到货抽检与标定情况，并对功能试验、通信调试、标定试验、设备校验、系统联调的过程及试验方案报告进行监督。运行维护阶段检查运维资料与工作开展质量，核查设备在线情况、系统运行状态、实时数据监视、数据异常溯源，巡视检查外观、标识、线缆连接、巡检周期与运行环境，以及异常故障识别、诊断、处置记录和清扫、紧固、标定校准、定期读存数据等维护工作。

检修阶段：管作业过程与修后状态

检查检修作业过程，核查检修周期、计划、方案与质量。对更换设备核查进场、检修流程与验收环节，核对规格型号、技术参数及合格证、型式试验报告、出厂检验报告、抽检报告、贮存条件。对修理更换后的装置开展功能试验、通信调试、信号验收、标定试验、设备校验、系统联调等过程监督，并核查试验方案与报告，确认修后设备运行工况持续性、测量数据准确性与通信可靠性。
