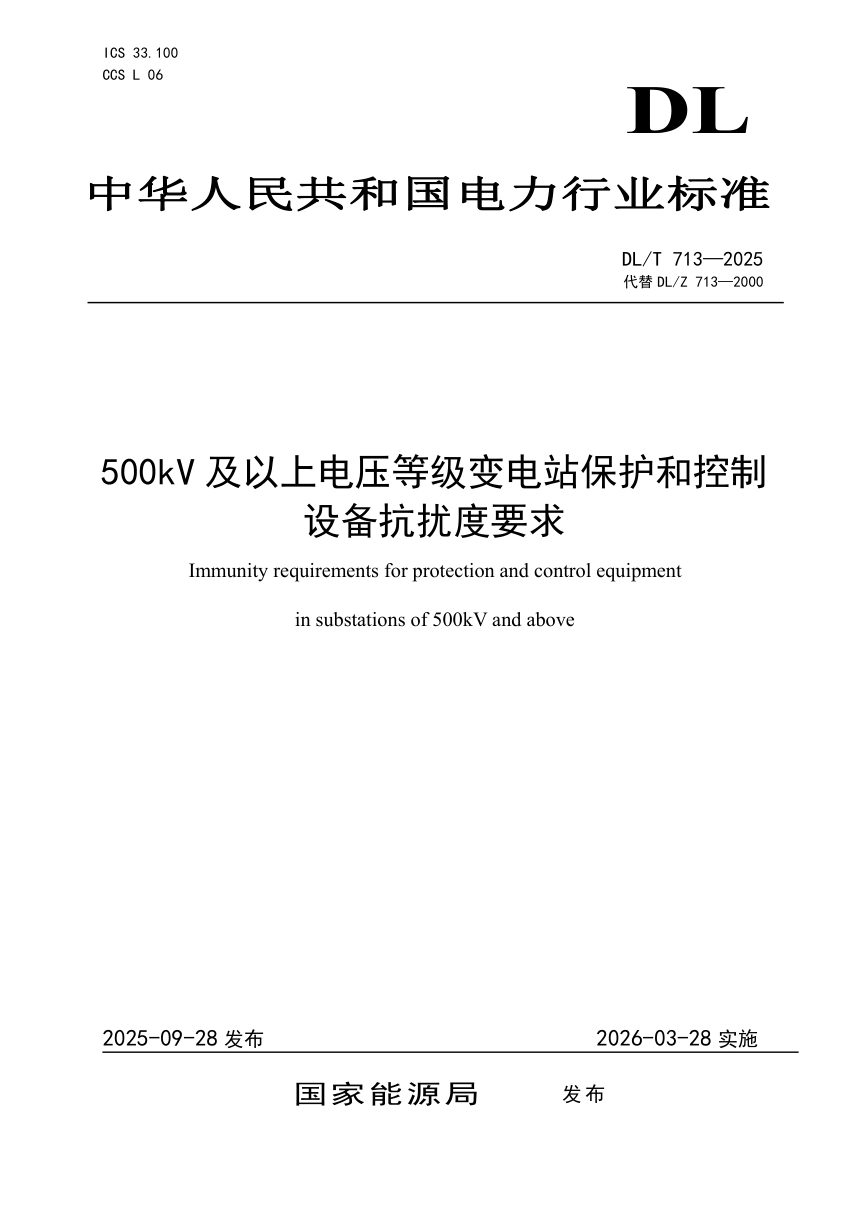

《500kV及以上电压等级变电站保护和控制设备抗扰度要求》DL/T 713-2025

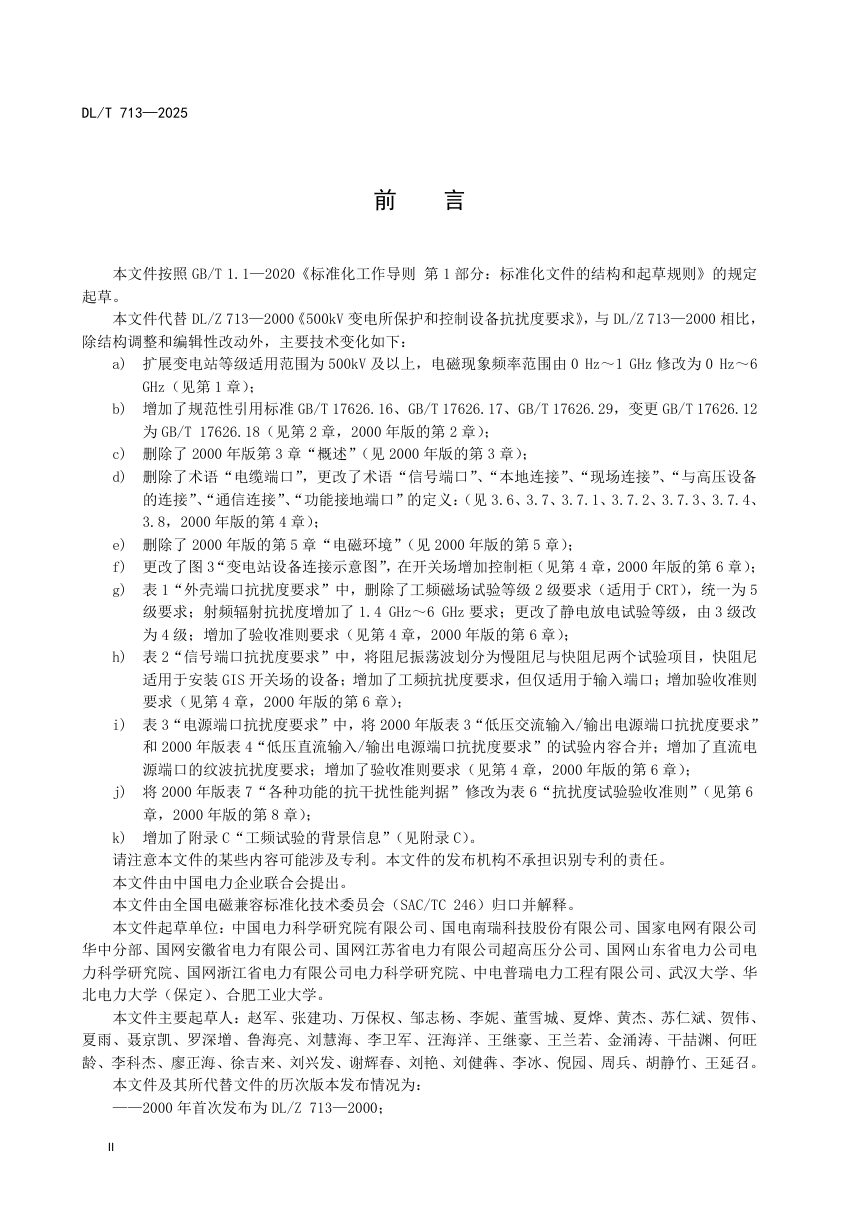

本文件代替 DL/Z 713—2000，将适用范围由 500kV 变电所扩展为 500kV 及以上电压等级变电站，电磁现象频率范围由 0 Hz～1 GHz 扩展至 0 Hz～6 GHz，用于继电保护装置、测控装置等产品的检测和型式试验，500kV 以下变电站可参照执行。修订重点在于细化端口分类的抗扰度试验等级、验收准则与试验条件，并补充工频抗扰度及直流电源纹波等新要求。

端口分类与抗扰度要求

抗扰度要求按端口类型和位置确定：外壳端口、电源端口、功能接地端口依据所在位置，信号端口依据本地连接、现场连接、与高压设备连接、通信连接等连接类型区分。外壳端口静电放电试验等级由 3 级提高至 4 级，射频辐射抗扰度新增 1.4 GHz～6 GHz 要求，工频磁场统一为 5 级。信号端口将阻尼振荡波分为慢阻尼与快阻尼，快阻尼适用于安装 GIS 开关场的设备，工频抗扰度仅适用于输入端口。电源端口合并低压交直流试验内容，新增直流电源端口纹波抗扰度要求，三类端口均增加验收准则。

试验条件与性能判据

受试设备应以最敏感配置实施试验，覆盖所有功能与不同类型端口，连接最少必需的附属设备，制造商规定保护装置或屏蔽搭接等措施时应予采用。设备体积过大无法实验室试验时可开展现场电磁兼容试验。性能判据按电磁现象类型、发生率及设备代表性功能确定，原“各种功能的抗干扰性能判据”改为抗扰度试验验收准则。

工频试验背景

接地故障时接地系统流过较大电流，变电站各部分对地电位上升，平衡系统信号线缆感应电源频率共模电压，不平衡回路产生差模电压，其幅值取决于输入回路不平衡度及信号电缆排列。本文件采用专用耦合网络产生差模电压以考虑差模骚扰影响。
