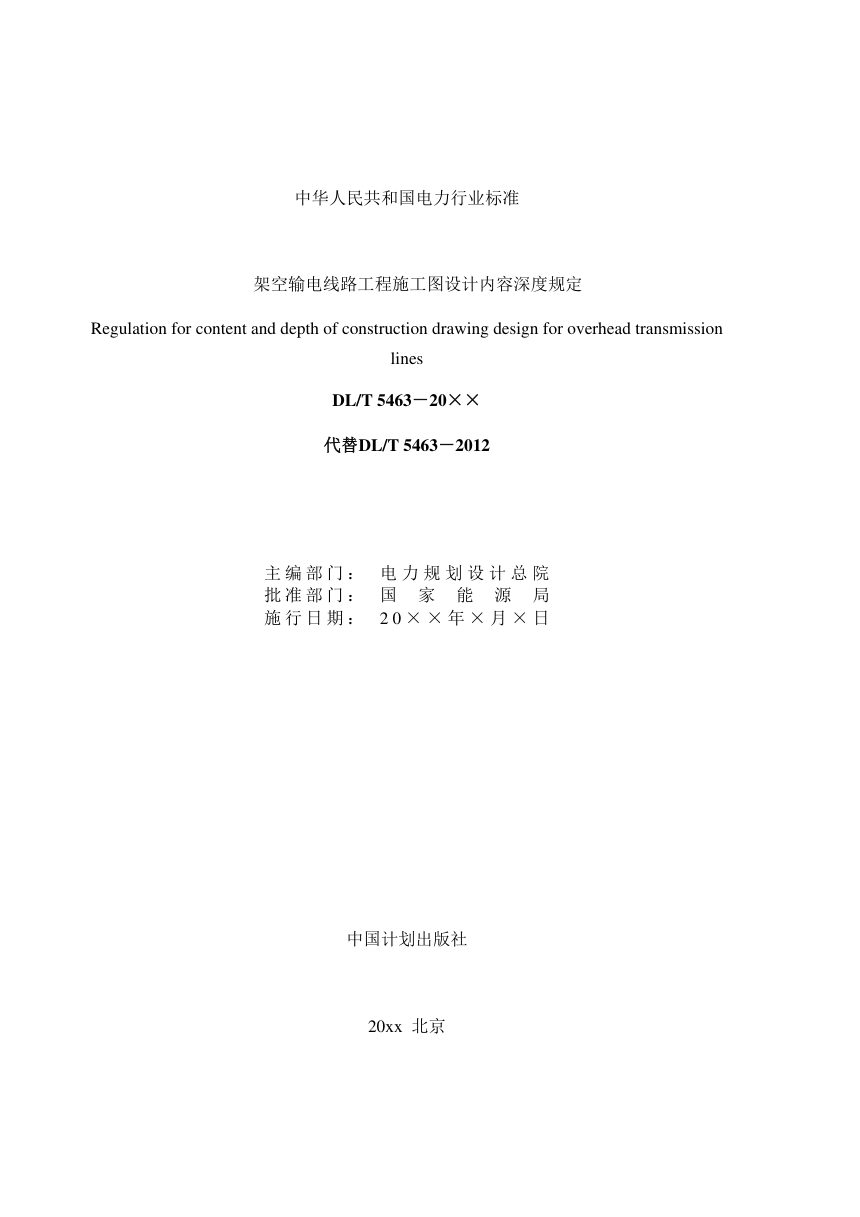

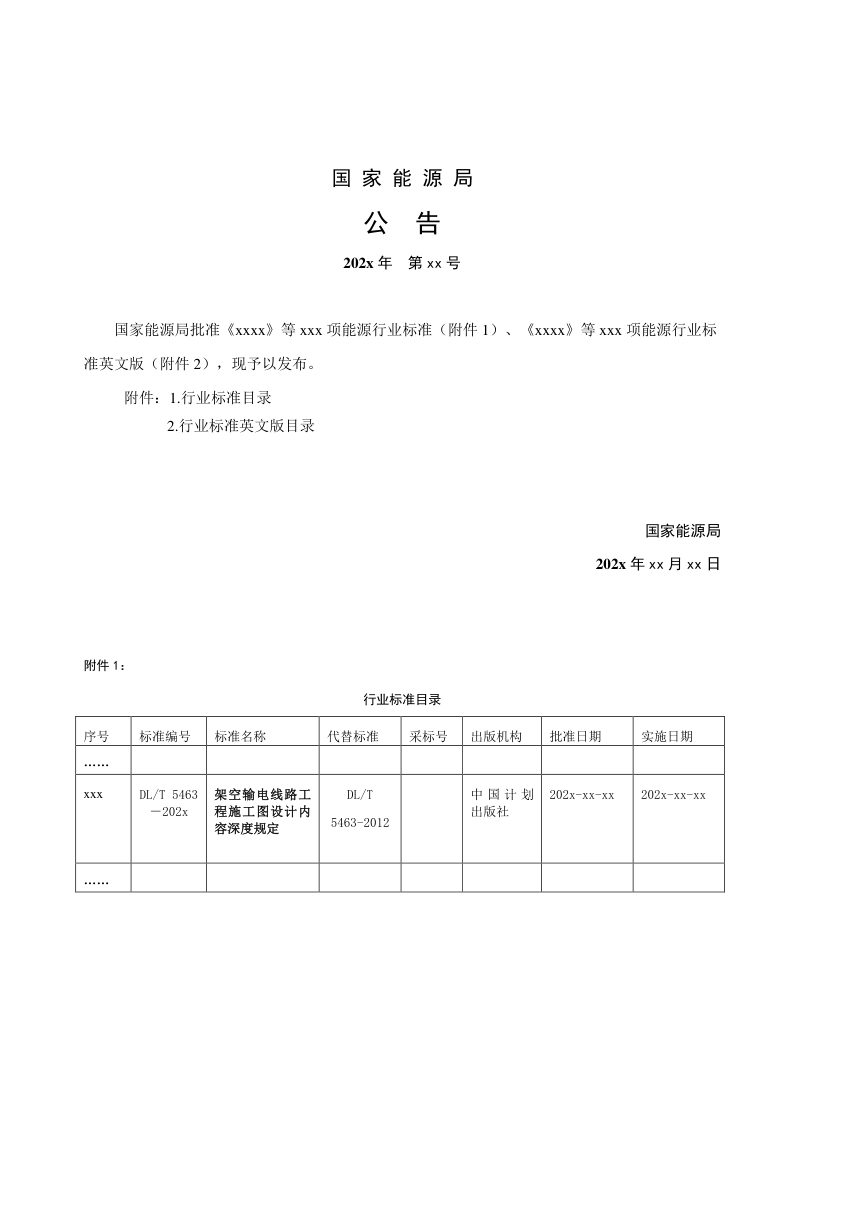

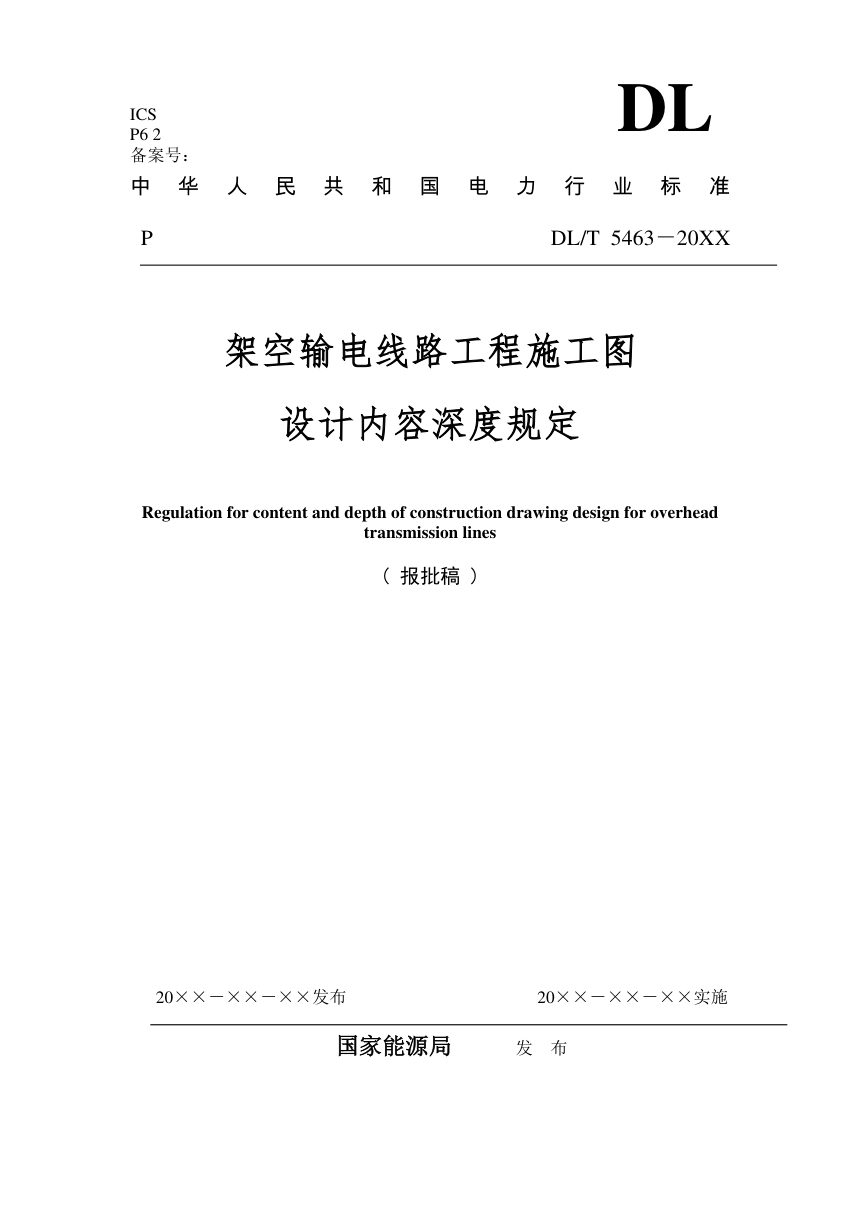

《架空输电线路施工图设计内容深度规定》DL/T 5463-2024（报批稿）

总览

本标准规定110kV及以上交、直流架空输电线路新建工程施工图设计文件的内容与深度，替代原110kV～750kV交流适用范围，并扩至直流工程。文件按一般线路与大跨越线路分章，逐项明确施工图总说明书、机电施工图、杆塔结构图、基础施工图及各专项设计应达到的编制深度，同时新增地线融冰、机械化施工、环境保护与水土保持设计等章节，并强化危大工程安全措施要求。规定不介入设计单位内部专业分工与卷册划分。

一般线路

施工图总说明书须涵盖工程概述、设计依据、主要技术经济指标及两端变电站进出线情况，并附线路路径图、杆塔单线图等附图。设计气象条件、导线地线选型、绝缘配合、防雷接地及杆塔基础等各专业内容均须按条文要求逐项说明。平断面定位图应落实排位计算成果，标注塔号、档距及风偏断面，杆塔位明细表则汇总各塔的使用条件与绝缘子串配置。杆塔结构图与基础施工图应区分铁塔、钢管杆、钢筋混凝土电杆及现浇、桩、掏挖等各类型式，分别明确计算书、图纸与加工施工说明的深度。

专项设计卷册

机电施工图包括导地线力学特性及架线曲线表、导线换位图、跳线安装图、接地装置图与防振防舞措施，均须提供卷册说明及对应图表。通信保护设计应计算对电信线路及无线电设施的电磁危险影响并出具保护措施图；OPGW光缆施工图须涵盖力学特性、金具串组装、防振安装及接头盒引下安装等内容。新增的地线融冰施工图要求说明融冰接线方案、绝缘引流方式及配套设备安装。环境保护与水土保持设计须落实环评及水保方案批复要求，明确措施工程量；机械化施工设计应结合物料运输、基础、组塔、架线四道工序说明装备配置。

大跨越线路

大跨越段施工图须在一般线路要求基础上，另行编制单独的说明书、平断面定位图及结构图纸。设计文件须说明科研试验结论、警航与登塔等附属设施设置，并针对跨越特点提出防振方案与通航警示标志要求。水文气象报告应补充跨越水域的洪水、冲刷、岸滩稳定性及三十年演变趋势分析。施工图预算可单独成册，定额缺项时须编补充定额或专题报告，报电力工程定额管理机构核定。
