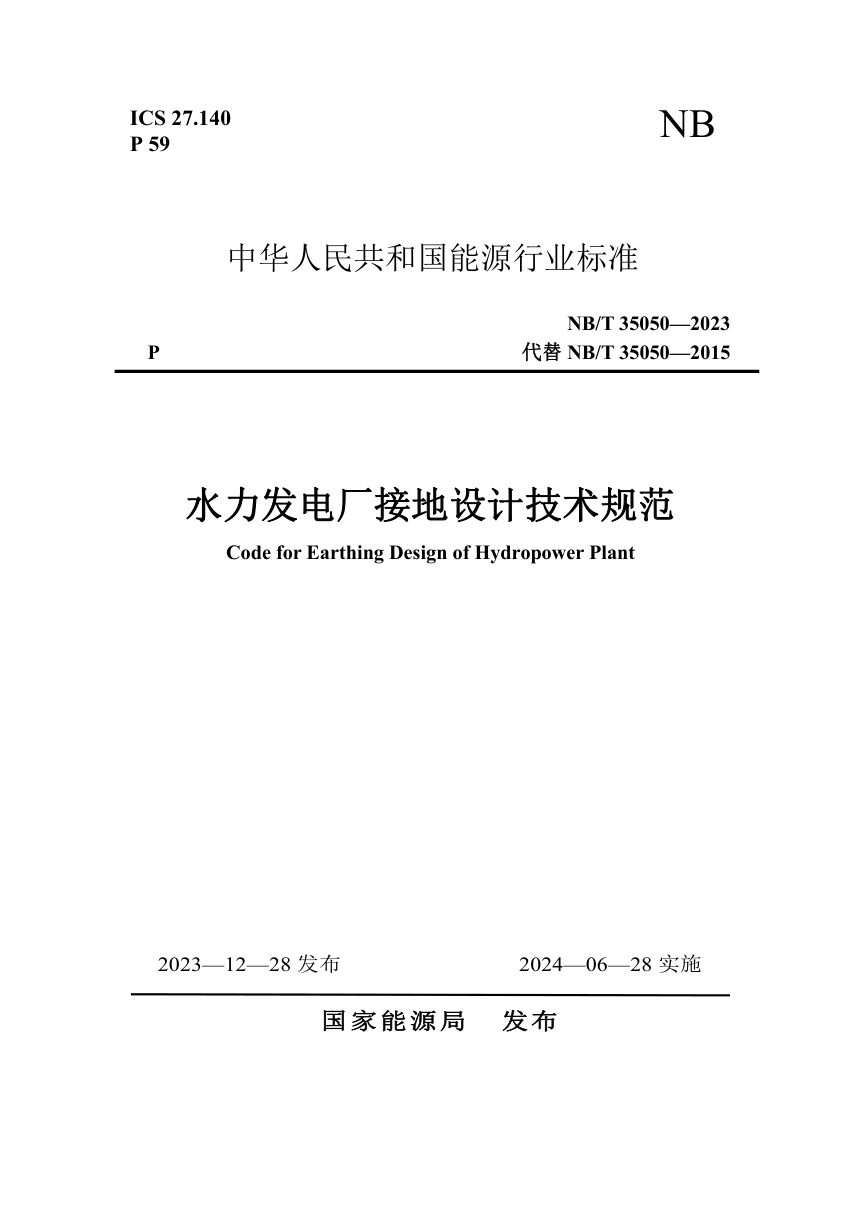

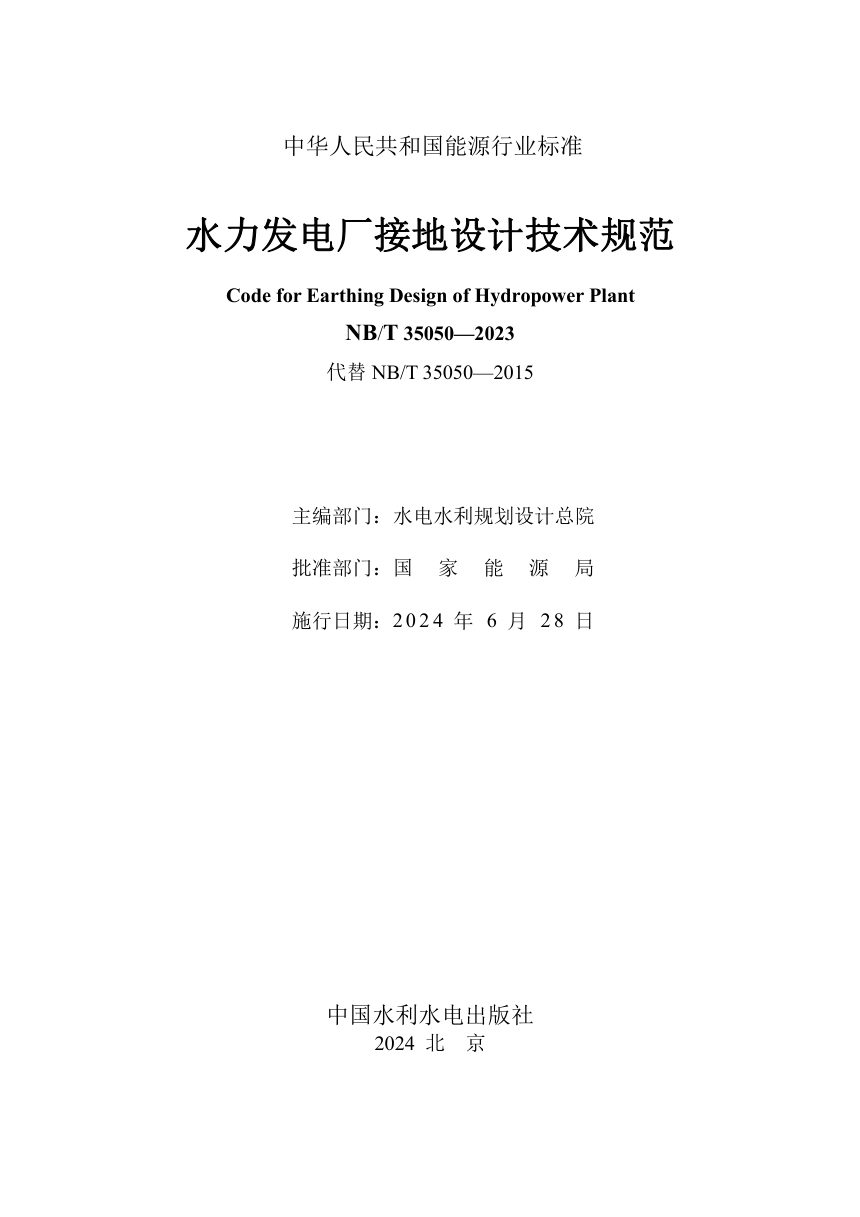

《水力发电厂接地设计技术规范》NB/T 35050-2023

本规范适用于水力发电厂全部电气装置与设施的接地设计，覆盖系统接地、保护接地、防雷接地和防静电接地四类。修订核心在于：计及故障电流直流分量的最大入地电流 I_G 取代原对称电流定义，将有效接地系统工频地电位升限值由 5000V 改为按厂用电中性点接地方式分档取值，并把接触电位差、跨步电位差纳入设计安全标准，扩充 GIL、深井接地、异频法测量等内容。接地体在腐蚀等级“中”及以上地区须采用铜材。

接地阻抗与电位升控制

有效接地系统按 Z_G ≤ E_W / I_G 控制接地阻抗，I_G 须计入直流分量并按设计水平年最大运行方式确定。厂用电采用10kV系统时地电位升限值超过8kV、或采用6kV系统超过5kV，须评估中压系统金属氧化物避雷器安全性。网内电位差不得超过2000V，否则控制保护信号线应采用光电隔离。非直接接地系统接地阻抗不宜超过4Ω，仅用于高压设备时不宜超过10Ω，高土壤电阻率地区可放宽至15Ω。

降阻措施与计算

水下接地网、引外接地、深井接地和人工降阻构成降阻措施体系。水下接地网宜采用不小于50mm×6mm扁钢或直径不小于20mm圆钢，敷设于最低水位以下；深井接地体间距不宜小于深井深度2倍，可利用桩基废孔或地勘探洞布置。大（1）型及以上电厂接地网阻抗宜采用程序仿真计算，并考虑上下游水位影响。均压网埋深宜为0.6m～0.8m，外缘闭合，边角网孔宜增设辅助均压带。

设备接地与导体防腐

主变压器中性点须有两根引下线与主网格不同边相连；GIS及GIL正常运行外壳感应电压不超过24V，短路情况下不超过100V。控制保护系统等电位接地网应使用不小于100mm²铜排或铜缆，与主接地网只能有唯一连接点。接地导体截面须按热稳定校验，钢接地体短时温度不超过400℃，铜及铜覆钢采用放热焊接时视腐蚀程度可取900℃、800℃或700℃。接地装置设计使用年限不应低于30年。
