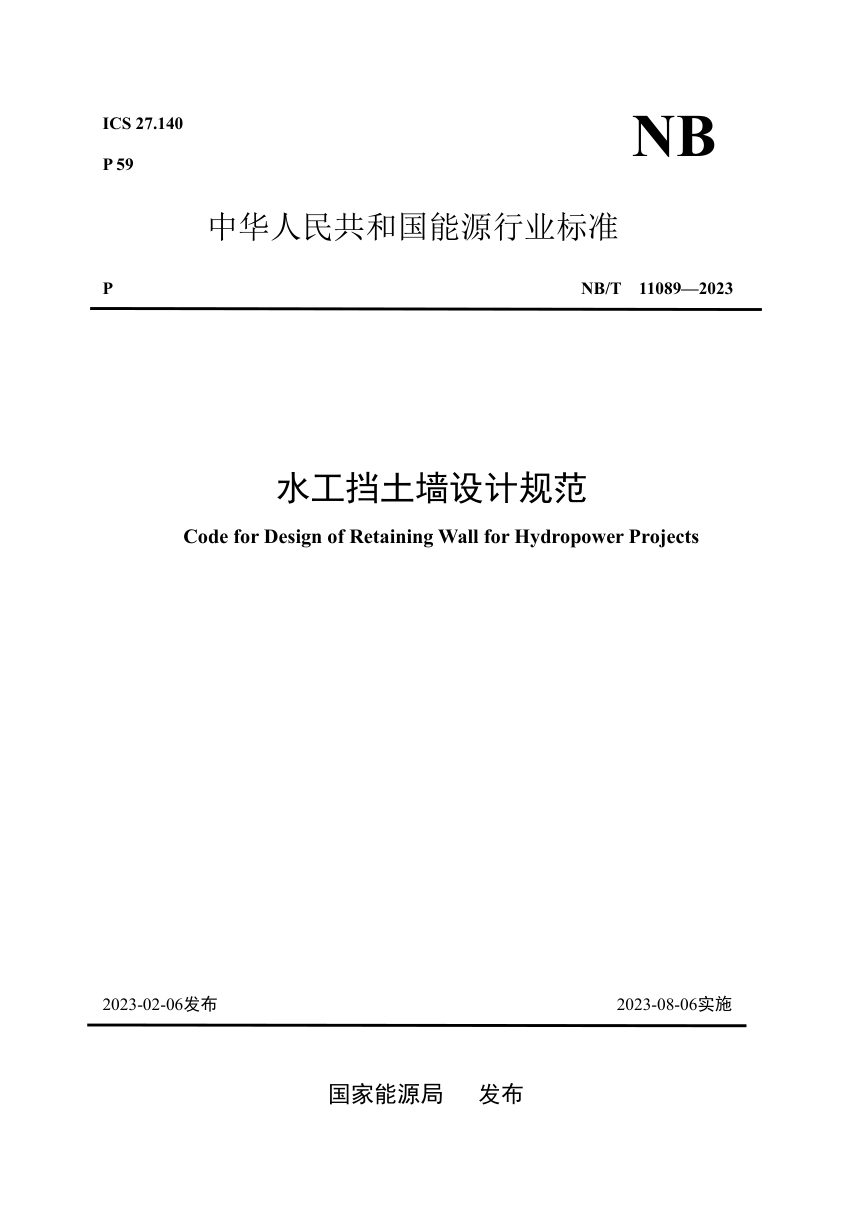

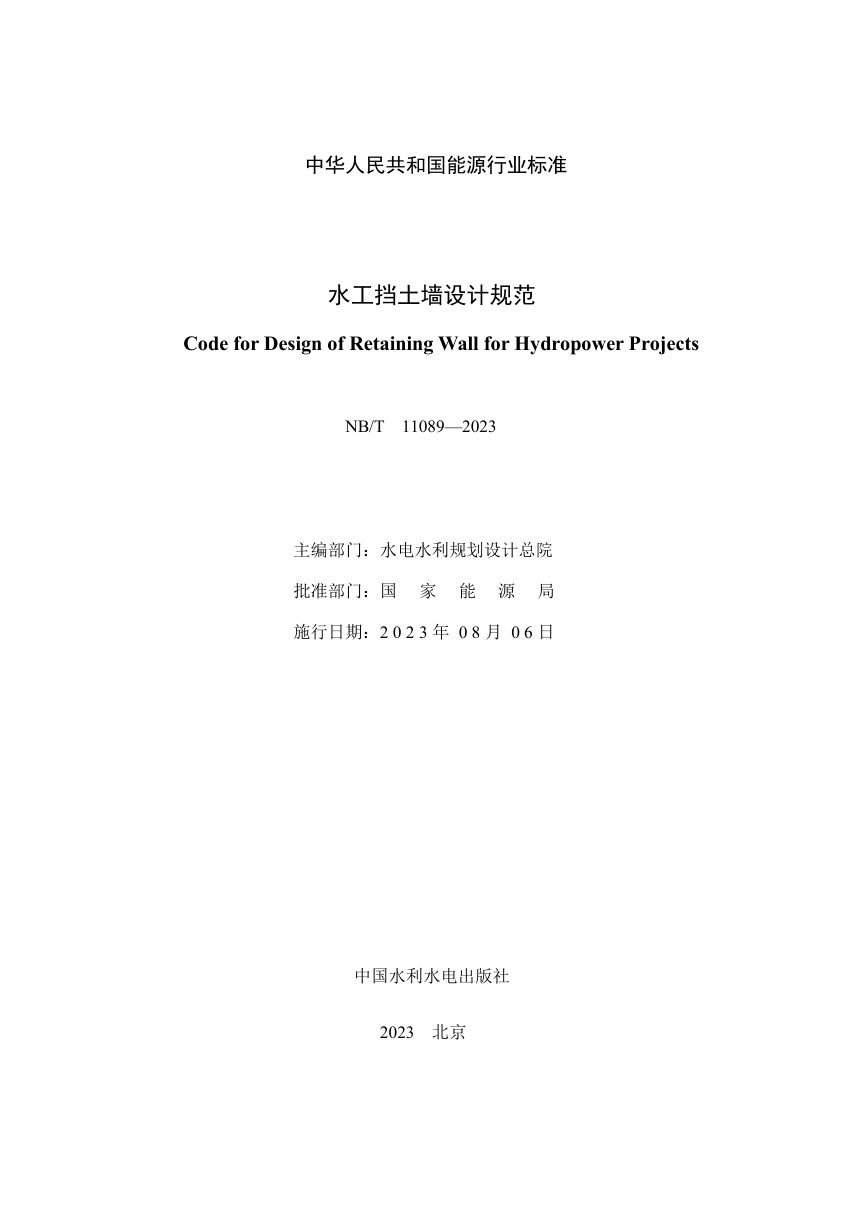

《水工挡土墙设计规范》NB/T 11089-2023

本规范适用于水电工程中1级～5级水工挡土墙设计，涵盖重力式、衡重式、悬臂式、扶壁式、空箱式、板桩式、锚拉式、加筋土及土钉墙等结构型式。编制组在总结国内水电工程实践基础上，统一了级别划分、设计标准、荷载组合、稳定计算、结构计算、地基处理和安全监测各环节的技术要求，并给出配套计算附录。

级别与设计标准

水工挡土墙级别与所属水工建筑物一致，分属不同级别时取较高者；独立布置的按《防洪标准》GB 50201确定。采用实践经验较少的新型结构，经论证后2级～5级可提高一级，但洪水标准不提高。防洪标准、抗震标准与所属建筑物一致。设计使用年限按NB/T 10857采用。抗滑、抗倾覆、抗浮稳定安全系数允许值分别按表3.2.8、表3.2.9、第3.2.10条取用；加筋土挡土墙基本组合不小于1.40，特殊组合不小于1.30；空箱式抗浮基本组合不小于1.10，特殊组合不小于1.05。

布置、结构与防渗排水

挡土墙选型需结合地形、地质、材料及挡土高度经技术经济比较确定：中等坚实地基上重力式挡土高度不宜大于8m，悬臂式不宜大于6m，扶壁式不宜大于10m。墙高超过15m的浆砌石挡土墙及新型、受力复杂结构应专门研究。墙顶宽度、基底逆坡坡度、底板厚度、分段长度均有量化限值，钢筋混凝土挡土墙在坚实土基上分段不宜大于20m、岩基上不宜大于15m。防渗与排水根据墙前墙后水位差、地基透水性确定，透水地基可设垂直防渗体，墙后水位高于墙前时可在墙内埋设排水管，间距不宜大于3m，管径50mm～100mm。

荷载、稳定与结构计算

荷载分基本与特殊两类，按可能同时作用的荷载进行最不利组合。土压力按主动土压力计算，板桩和锚碇墙土抗力按被动土压力计算，具体公式见附录D。稳定计算包括抗渗、抗滑、抗倾覆、抗浮、地基承载力和沉降六类；土质地基挡土墙最大沉降量不宜超过150mm，相邻部位最大沉降差不宜超过50mm，不满足时可采用轻型结构、调整基础尺寸、地基加固或沉降缝隔开等措施。结构受力分析按不同型式分别简化为悬臂板、双向板、悬臂梁或弹性地基梁计算。

地基处理与安全监测

岩石地基可选用挖填、齿槽、混凝土塞、锚固、固结灌浆等方法；土质地基常用强夯法、换填垫层法、注浆法及深层搅拌法、振冲挤密法、高压喷射灌浆法、桩基础等复合地基方法，处理方案应经综合技术经济比较，1、2级挡墙宜进行现场试验或生产性试验检验设计参数。安全监测按级别、结构型式和地质条件设置：挡土墙均应设巡视检查项目，1、2级宜设垂直及水平位移监测，复杂组合式结构可选设结构应力、地基反力、接缝变形、墙后土压力、基底扬压力等项目；施工期监测频次宜为1次/周～1次/月，运行期宜为1次/月～1次/季，暴雨、有感地震、水位骤变等特殊情况应增加频次。
