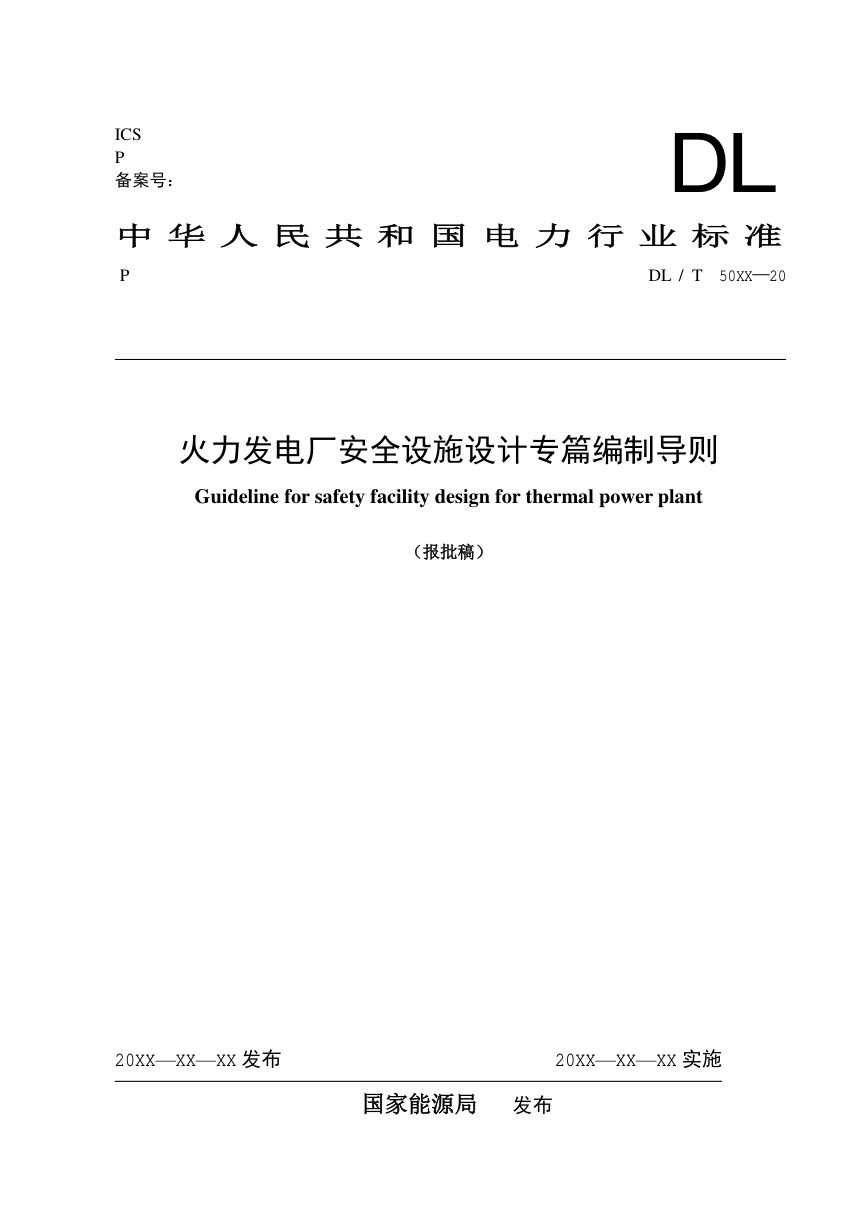

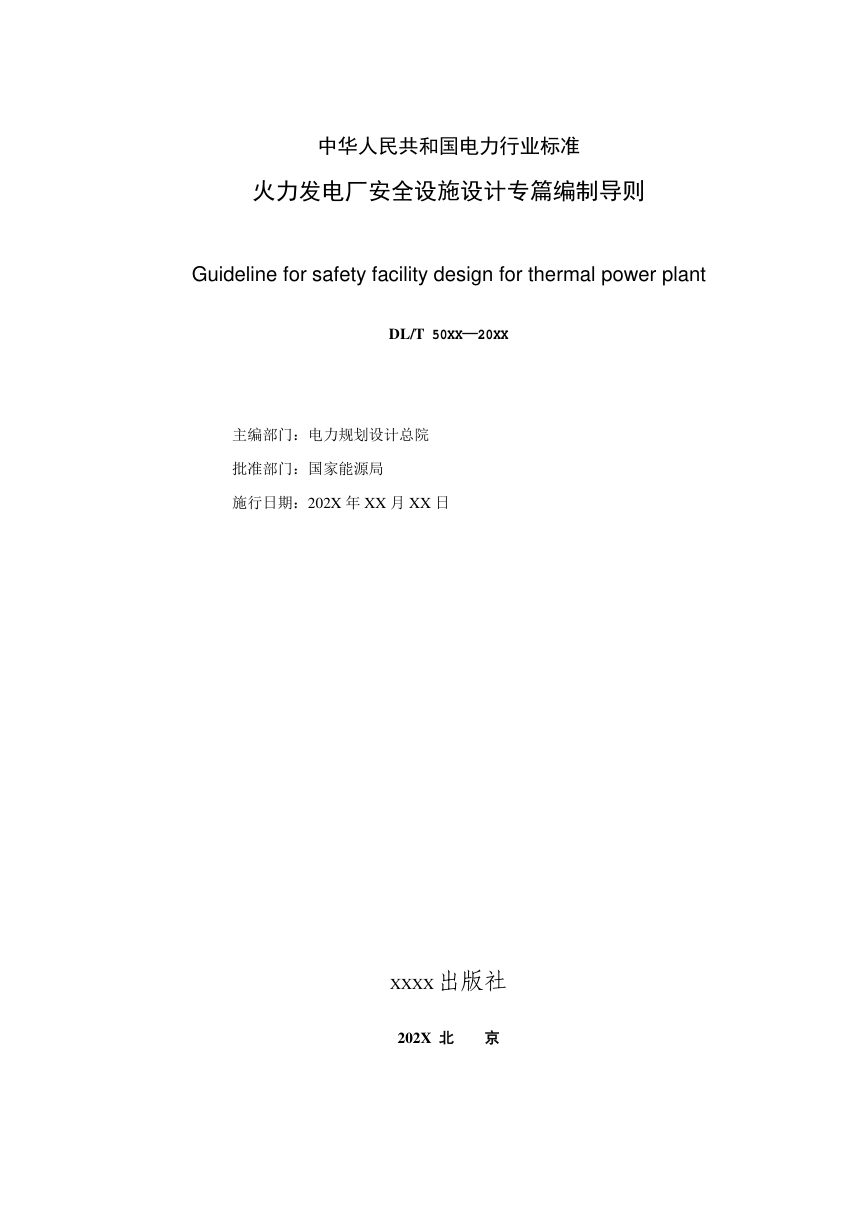

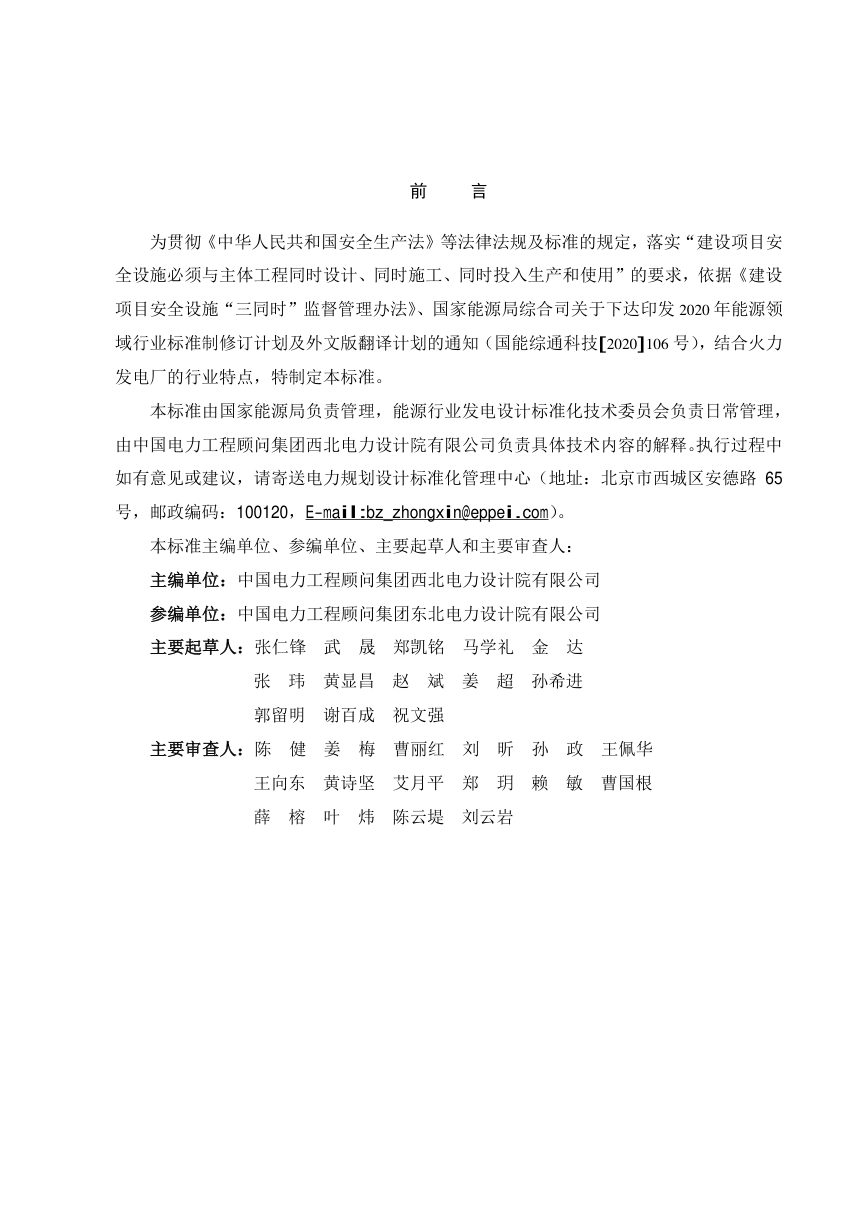

《火力发电厂安全设施设计专篇编制导则》NB/T 11402-2023（报批稿）

本标准针对火力发电厂安全设施设计专篇的编制内容与格式提出统一要求，落实建设项目安全设施“三同时”规定，覆盖新建、改建、扩建燃用固体化石燃料、燃油、燃气、生物质及生活垃圾焚烧发电工程。专篇以初步设计为基础，围绕危险有害因素辨识、安全措施设计、投资概算与评审衔接展开，并规范文本构成与图纸附件。

适用范围与设计边界

本标准适用于国内新建、改建、扩建燃用固体化石燃料的火力发电厂，以及燃油发电、燃气发电、生物质发电和生活垃圾焚烧发电工程的安全设施设计专篇编制与技术评审。设计范围与初步设计范围一致，须说明与上下游衔接的设计界面及分期建设界面。施工期安全防护、工程设计方案安全对比论证、设备制造质量保障、网络攻击及恐袭防护、防偷盗抢劫等安防系统设计不纳入。消防部分与项目消防专篇协调一致，专篇中适度简化；多家单位共同完成初步设计的项目，由总体单位汇总各家内容。

编制内容要点

专篇编制应以初步设计文件为基础，深度参照 DL/T 5427，并充分采纳安全生产条件和设施综合分析报告提出的对策措施。内容涵盖设计依据、项目概况、危险有害因素及周边环境安全分析、设计采取的安全措施、安全生产管理、事故应急救援预案、安全专项投资概算、安全对策建议采纳情况说明、结论及建议。危险有害因素分析按 GB/T 13861 执行，分工艺系统识别；重大危险源按 GB 18218 辨识并计算级别。安全措施按燃料、锅炉、除灰渣、脱硫、脱硝、汽轮机、水处理、制供氢、仪控、电气、水工、贮灰场等系统逐项设计，并包括消防、特种设备、有限空间作业、危险废物、危险化学品管理、安全色及标志、供暖通风和个体防护装备配备等内容。

投资概算与评审衔接

安全专项投资纳入主体投资概算，不重复计算，费用涵盖防火防爆、防触电等防护设施设备，以及安全教育及培训设施、安全标志、个体防护装备、应急救援器材、综合分析报告编制及评审、安全设施设计和验收评价、竣工验收等。综合分析报告提出的安全对策及建议应逐条答复，采纳的说明落实情况，不采纳的说明原因和替代措施；设计所采取的措施不应低于综合分析报告提出的要求。结论应说明安全设施设计是否符合现行国家相关标准规范及预期效果，并对建设单位下一阶段安全防护设备运行管理、施工期安全防护设计等提出建议。

文件格式与附件附图

专篇由封面、设计单位资质证书、签字页、目录、主要内容、附图、附件组成。签字页包括专篇编制、校核、审核、批准人员签署表及各专业设计、审核人员签署表；多家设计单位分别承担主体与分项工程的，应附各自设计范围内容的签名页。正文采用小四号宋体，表格五号宋体，页眉小五号宋体，A4 白色胶版纸纵向排版、双面打印。附件包括委托书、建设项目核准文件、综合分析报告评审意见，备查稿应附安全设施设计评审意见及修改说明。附图包括厂址与贮灰场地理位置示意图、厂区总平面布置图、电气主接线图、消防给水系统图、火灾报警系统图。
